Насосный агрегат (1) — HITACHI EX1800-3

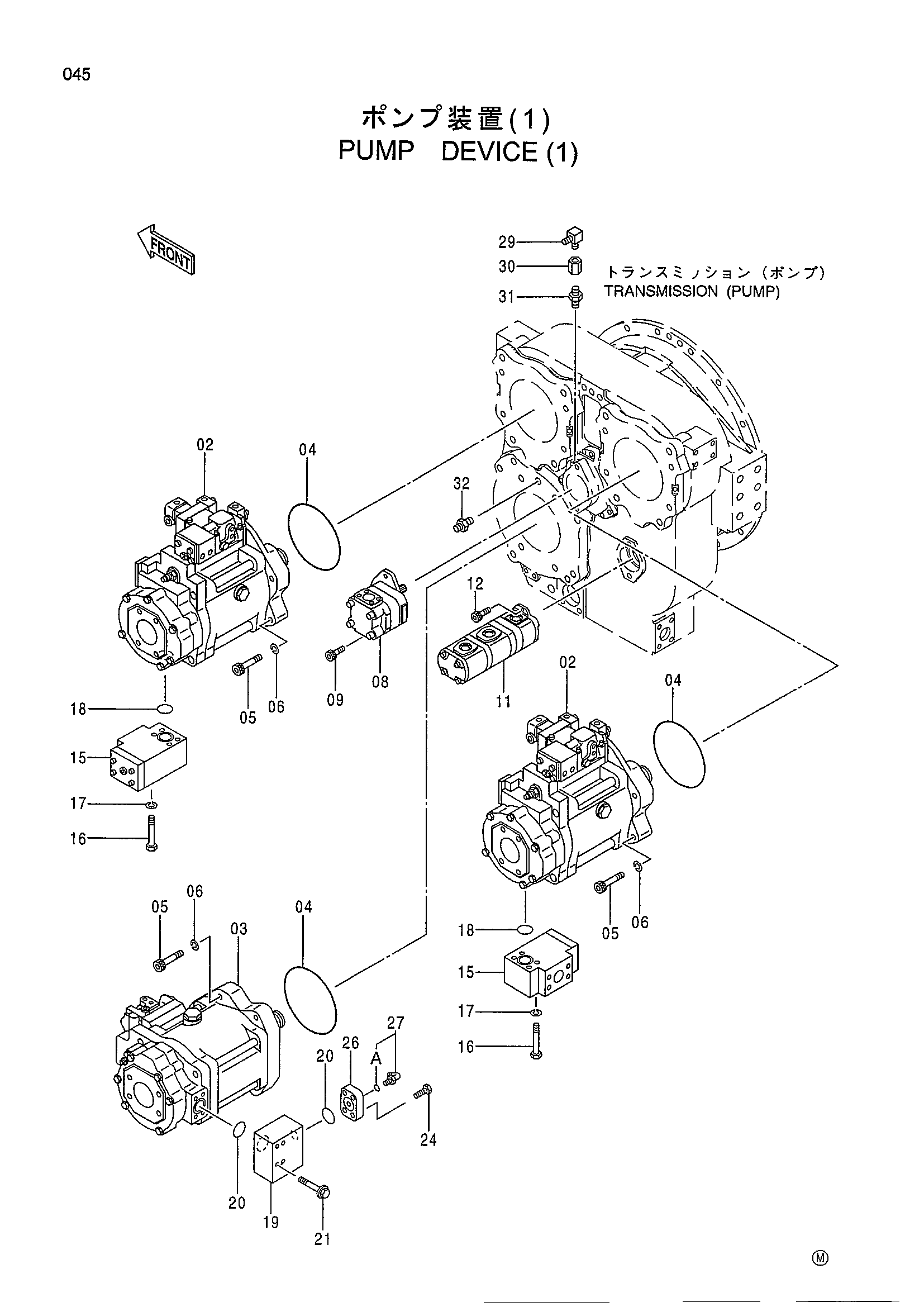

Заводская схема «Насосный агрегат (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4451600 | Поршневой насос | 2 |
| 03 | 4451599 | Поршневой насос | 1 |
| 04 | 4323631 | Уплотнительное кольцо | 3 |
| 05 | M342080 | Болт с внутренним шестигранником | 12 |
| 06 | A590920 | Пружинная шайба | 12 |
| 08 | 4363627 | Шестерённый насос | 1 |
| 09 | M341436 | Болт с внутренним шестигранником | 2 |
| 11 | 4363731 | Шестерённый насос | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 2 |
| 15 | 4372624 | Обратный клапан | 2 |
| 16 | J901202 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 18 | 4292942 | Уплотнительное кольцо | 2 |
| 19 | 3074969 | Коллектор | 1 |
| 20 | 4292383 | Уплотнительное кольцо | 2 |
| 21 | J011295 | Болт с шайбой | 4 |
| 24 | M341230 | Болт с внутренним шестигранником | 4 |
| 26 | 4416986 | Крышка | 1 |
| 27 | 4154670 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4097666 | Угловой штуцер | 1 |
| 30 | 94-0675 | Разъём S | 1 |
| 31 | 94-1701 | Адаптер | 1 |
| 32 | 4097667 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
