Основные гидролинии (грейфер) — HITACHI EX1800-3

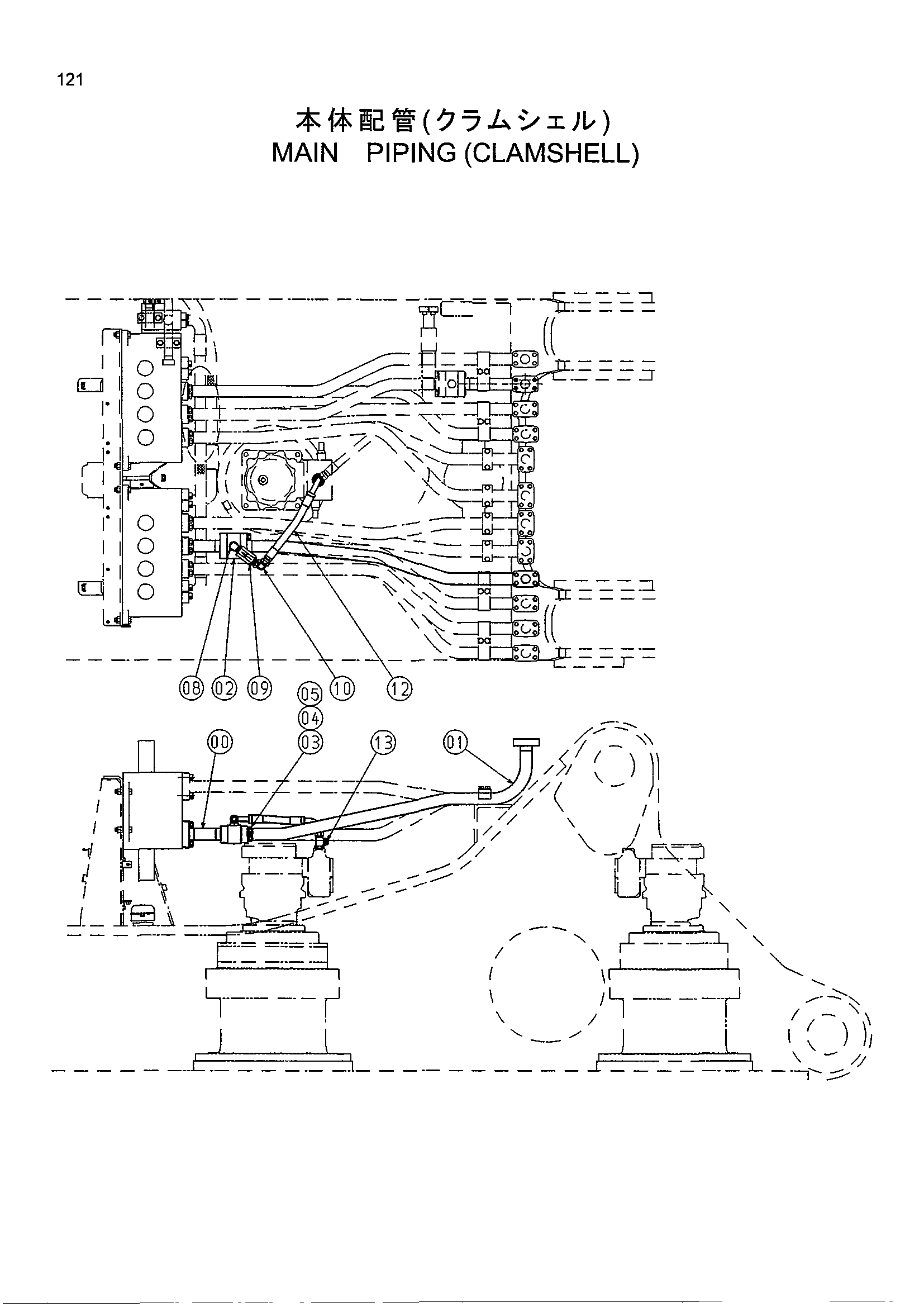

Заводская схема «Основные гидролинии (грейфер)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758521 | Трубка | 1 |
| 01 | 8087581 | Трубка | 1 |
| 02 | 4382557 | Блок | 1 |
| 03 | J912010 | Болт | 4 |
| 04 | A590920 | Пружинная шайба | 4 |
| 05 | 4292385 | Уплотнительное кольцо | 2 |
| 08 | 4174589 | Угловой штуцер | 1 |
| 09 | 4163096 | Обратный клапан | 1 |
| 10 | 4221279 | Адаптер | 1 |
| 12 | 4375182 | Шланг | 1 |
| 13 | 4364789 | Тройник | 1 |
| 16 | 4430815 | Шланг | 1 |
| 17 | 4190244 | Угловой штуцер | 1 |
| 21 | 4463036 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
