Пилотные гидролинии (гидрораспределитель) -1 — HITACHI EX1800-3

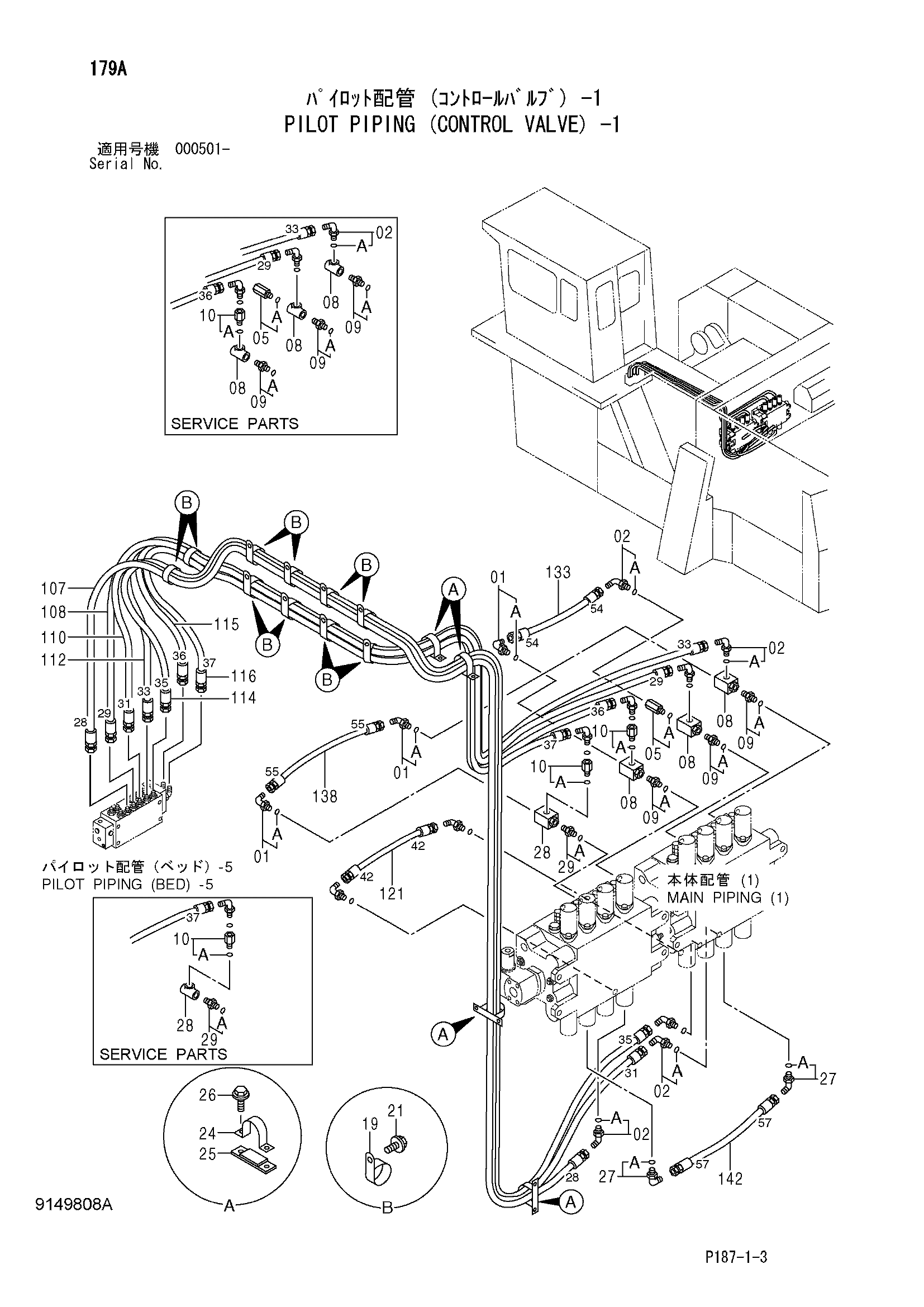

Заводская схема «Пилотные гидролинии (гидрораспределитель) -1» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190244 | Угловой штуцер | 3 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 10 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261357 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4210947 замена: 4680742 | Тройник | 3 |
| 08 | 4680742 | Тройник | 3 |
| 09 | 4198472 | Адаптер | 3 |
| 09A | 4509180 | Уплотнительное кольцо | 2 |
| 10 | 4207291 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4193816 | Зажим | 10 |
| 21 | J021025 | Болт с шайбой | 10 |
| 21 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 24 | 4089557 | Хомут | 4 |
| 25 | 4187112 | Хомут | 4 |
| 26 | J011025 | Болт с шайбой | 8 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 27 | 4154671 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4210947 замена: 4680742 | Тройник | 1 |
| 28 | 4680742 | Тройник | 1 |
| 29 | 4198472 | Адаптер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 107 | 4368481 | Шланг (28) | 1 |
| 108 | 4368473 | Шланг (29) | 1 |
| 110 | 4368482 | Шланг (31) | 1 |
| 112 | 4368478 | Шланг (33) | 1 |
| 114 | 4368483 | Шланг (35) | 1 |
| 115 | 4368472 | Шланг (36) | 1 |
| 116 | 4368471 | Шланг (37) | 1 |
| 121 | 4368439 | Шланг (42) | 1 |
| 133 | 4368438 | Шланг (54) | 1 |
| 138 | 4393374 | Шланг (55) | 1 |
| 142 | 4430815 | Шланг (57) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
