Обратные трубопроводы (3) — HITACHI EX1800-3

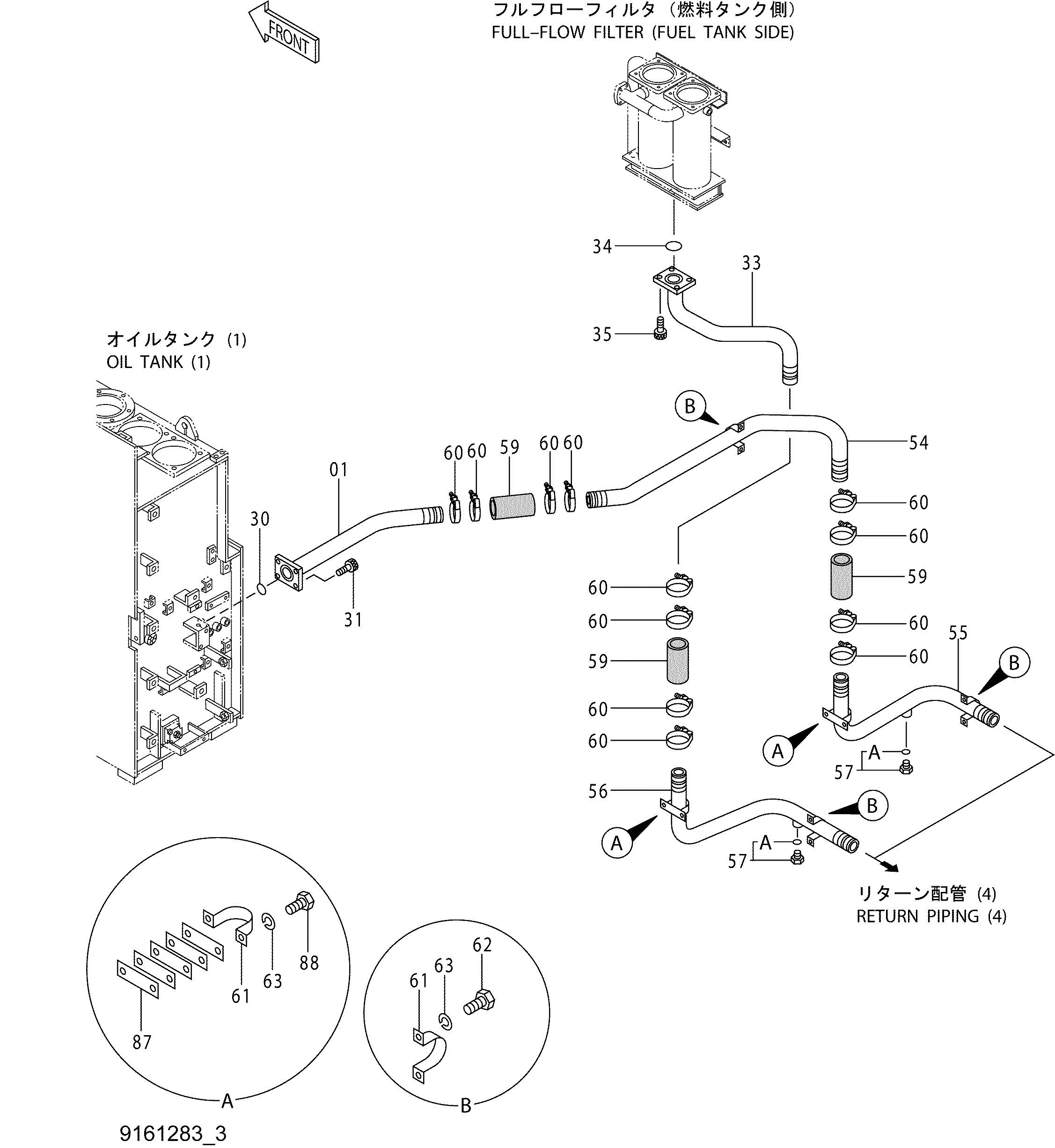

Заводская схема «Обратные трубопроводы (3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8069253 | Трубка | 1 |
| 30 | 4153541 | Уплотнительное кольцо | 1 |
| 31 | M341245 | Болт с внутренним шестигранником | 4 |
| 33 | 8068357 | Трубка | 1 |
| 34 | 4153541 | Уплотнительное кольцо | 1 |
| 35 | M341245 | Болт с внутренним шестигранником | 4 |
| 54 | 8068356 | Трубка | 1 |
| 55 | 8068358 | Трубка | 1 |
| 56 | 8068359 | Трубка | 1 |
| 57 | 4092534 | Пробка | 2 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4099119 | Резиновый шланг | 3 |
| 60 | 4263765 | Хомут шланга | 12 |
| 61 | 4000909 | Хомут трубки | 5 |
| 62 | J901020 | Болт | 6 |
| 63 | A590910 | Пружинная шайба | 10 |
| 87 | 4386508 | Регулировочная шайба | 10 |
| 88 | J901025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
