Нагрузка монитор детали — HITACHI EX1800-3

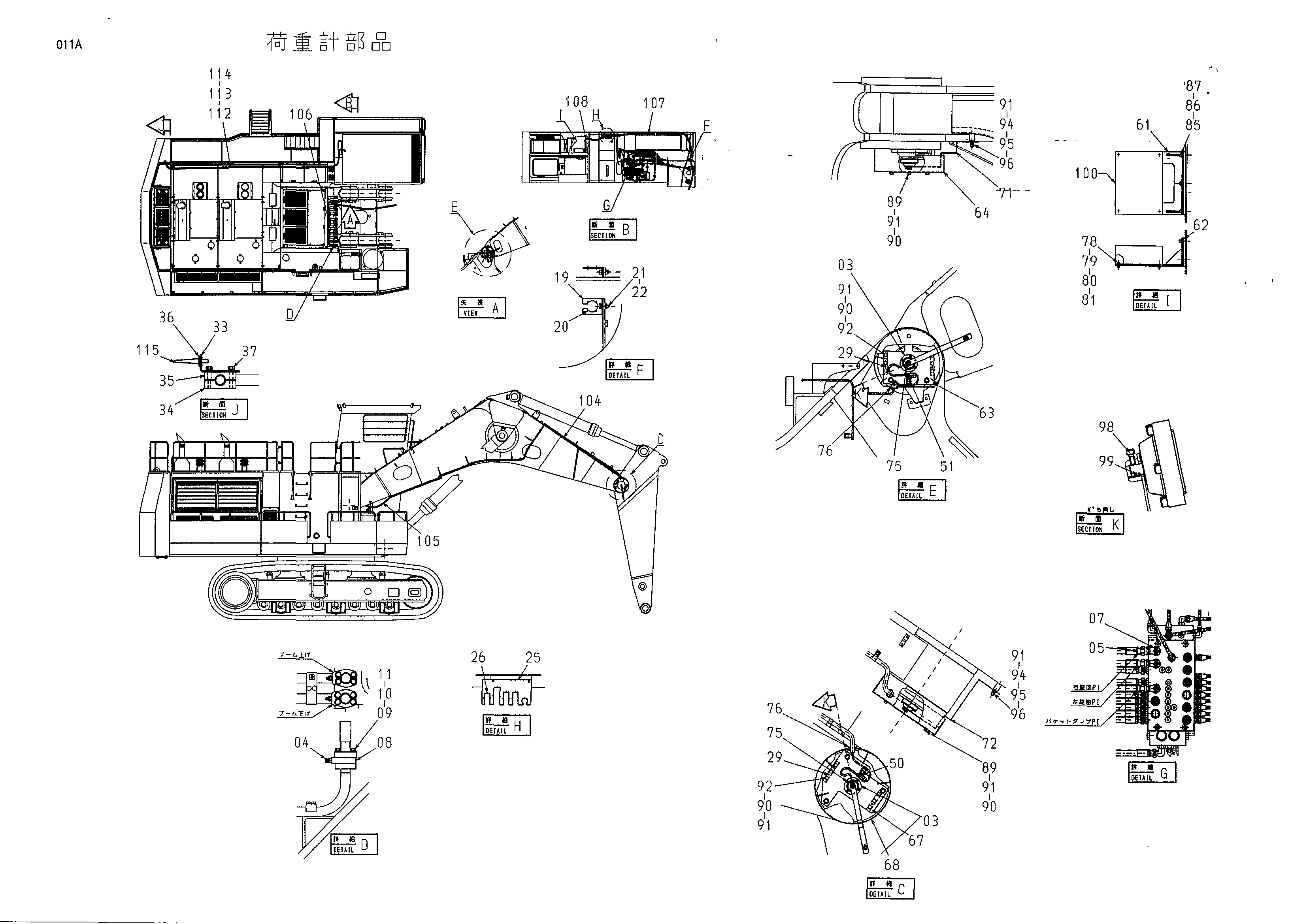

Заводская схема «Нагрузка монитор детали» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4350362	Датчик угла	2
04	4355012	Датчик давление	2
05	4332040	Датчик давление	3
07	4426086	Тройник	3
08	3087297	Фланец	2
10	J912002	Болт	8
11	A590920	Пружинная шайба	8
19	4426093	Кронштейн	1
20	J460316	Винт с шайбой	4
21	J020825	Болт с шайбой	1
22	J950008	Гайка	1
25	4425753	Кронштейн	1
26	J460316	Винт с шайбой	5
29	J400832	Установочный штифт	4
33	4407110	Кронштейн	1
34	4380216	Хомут	1
35	4380077	Хомут	1
36	J460308	Винт с шайбой	3
37	J021060	Болт с шайбой	2
50	4381930	Кронштейн	1
51	4355515	Кронштейн	1
61	8077684	Кронштейн	1
62	4426092	Седло винта	2
63	8077678	Кронштейн	1
64	8077680	Крышка	1
67	8077679	Кронштейн	1
68	8077681	Крышка	1
71	8077682	Рычаг	1
72	8077683	Рычаг	1
75	M340836	Болт с внутренним шестигранником	8
76	4198167	Резиновая втулка	2
78	J900830	Болт	4
79	J230008	Гайка	4
80	A590908	Пружинная шайба	8
81	A590108	Плоская шайба	8
82	J850825	Винт	4
85	J931225	Болт	3
86	A590912	Пружинная шайба	3
87	A590112	Плоская шайба	3
89	J901230	Болт	6
90	A590912	Пружинная шайба	18
91	A590112	Плоская шайба	22
92	J901240	Болт	12
94	J950012	Плоская шайба	2
95	M660012	U-образная гайка	2
96	4186797	Пружина диск	8
98	M340614	Болт с внутренним шестигранником	2
99	94-2501	Шпонка воодруфф	2
100	4426094	Короб управление	1
104	3087298	Жгут проводов	1
105	3087299	Жгут проводов	1
106	3087300	Жгут проводов	1
107	3087301	Жгут проводов	1
108	3087302	Жгут проводов	1
112	4407919	Жгут проводов	1
113	4407916	Жгут проводов	1
114	4408126	Жгут проводов	3
115	4408180	Антена	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
