Пилотные гидролинии (пол) -5 — HITACHI EX1800-3

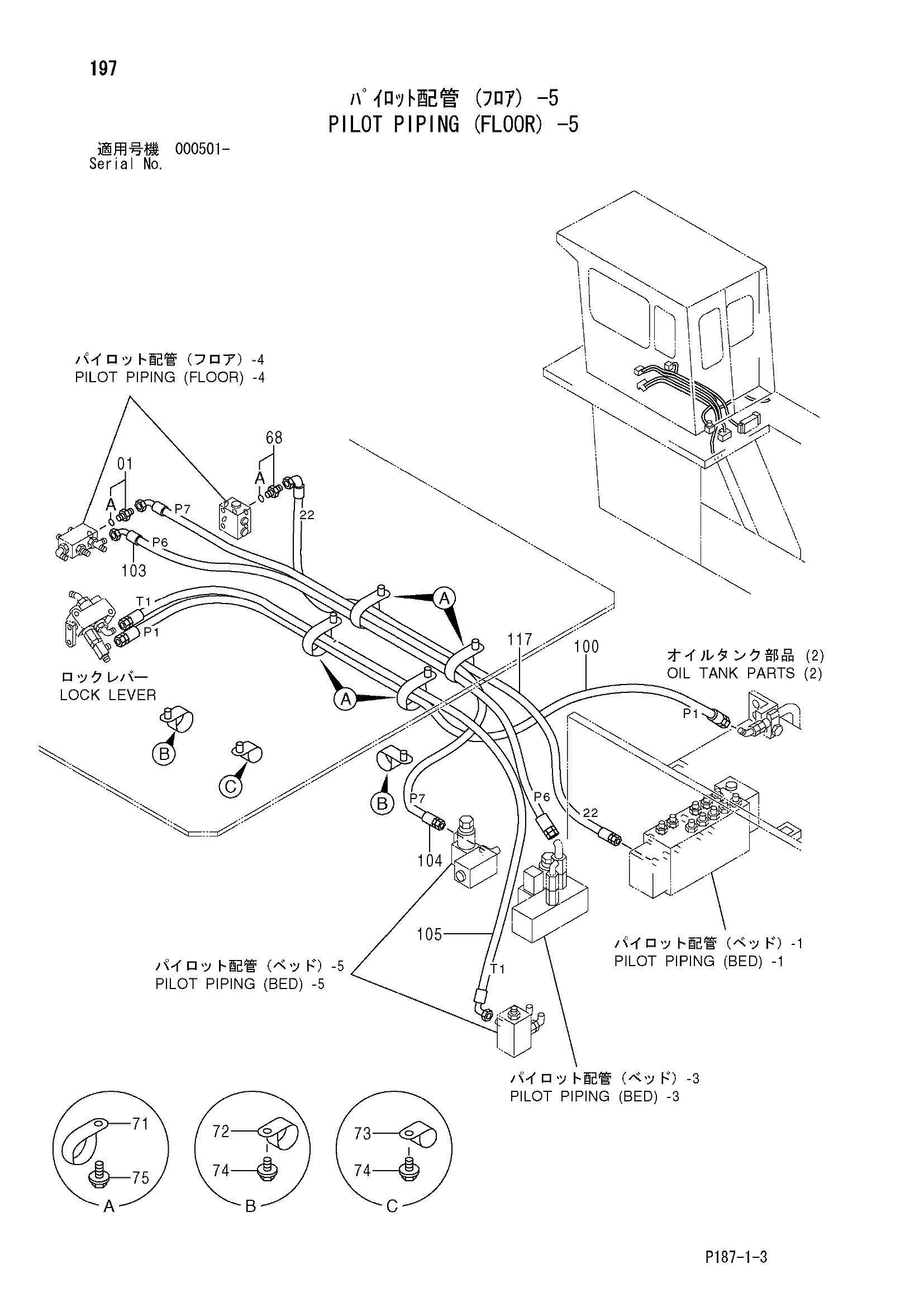

Заводская схема «Пилотные гидролинии (пол) -5» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 4200467 | Адаптер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 71 | 4193816 | Зажим | 4 |
| 72 | 4190265 | Зажим | 2 |
| 73 | 4190253 | Зажим | 1 |
| 74 | J011020 | Болт с шайбой | 3 |
| 74 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 75 | J011025 | Болт с шайбой | 4 |
| 75 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 100 | 4368486 | Шланг (P1) | 1 |
| 103 | 4368515 | Шланг (P6) | 1 |
| 104 | 4368516 | Шланг (P7) | 1 |
| 105 | 4368517 | Шланг (T1) | 1 |
| 117 | 4368503 | Шланг (22) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
