Лестница детали — HITACHI EX1800-3

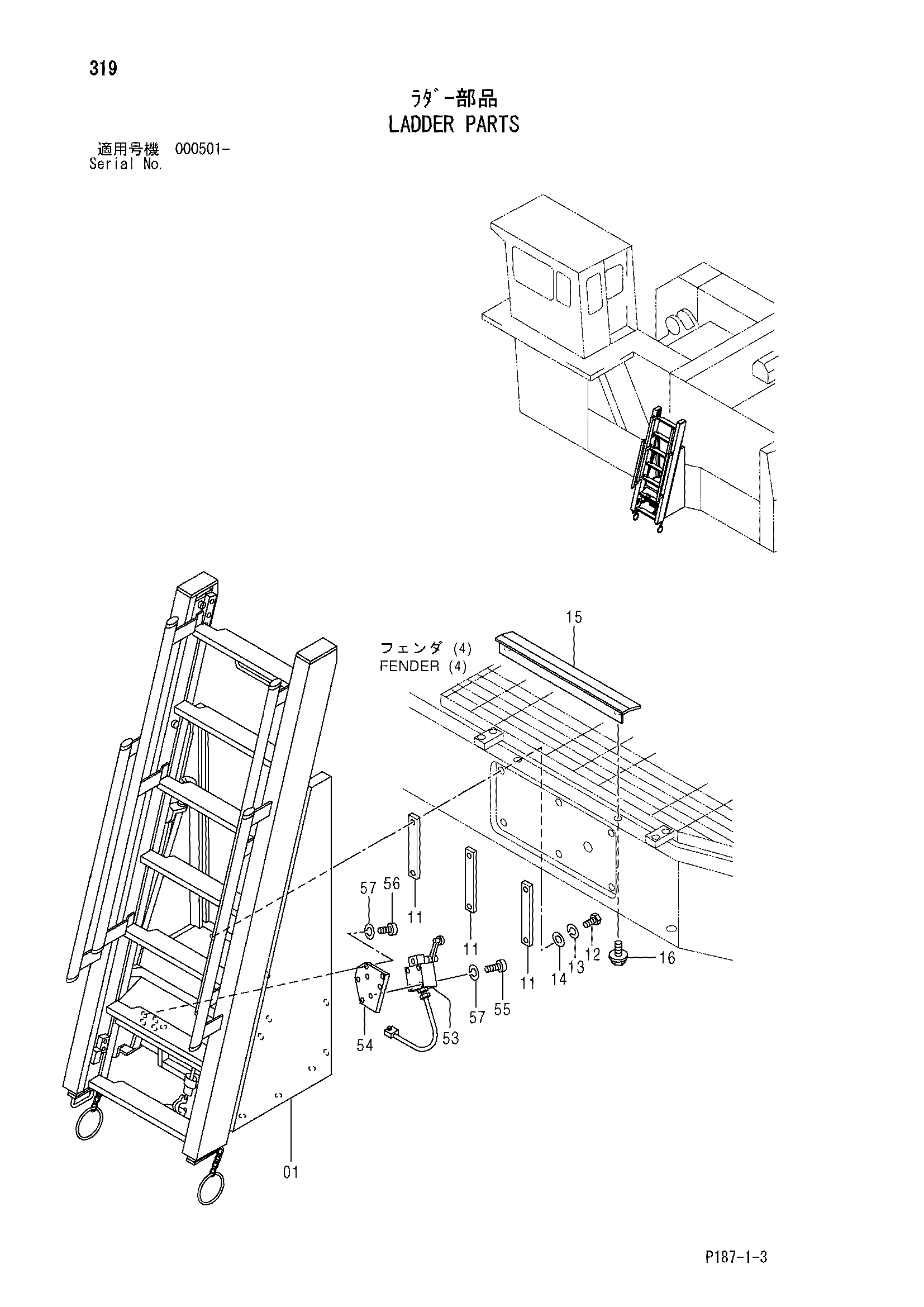

Заводская схема «Лестница детали» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4365030 замена: 4702579 | Лестница | 1 |
| 01 | 4702579 | Лестница | 1 |
| 11 | 4370913 | Пластина | 3 |
| 12 | J901650 | Болт | 6 |
| 13 | A590916 | Пружинная шайба | 6 |
| 14 | A590116 | Плоская шайба | 6 |
| 15 | 8066335 | Ступень | 1 |
| 16 | J021030 | Болт с шайбой | 2 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 53 | 4283800 | Выключатель концевой | 1 |
| 54 | 4203938 | Пластина | 1 |
| 55 | M430435 | Винт | 4 |
| 56 | M430416 | Винт | 3 |
| 57 | A590904 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
