Воздуховод — HITACHI EX1800-3

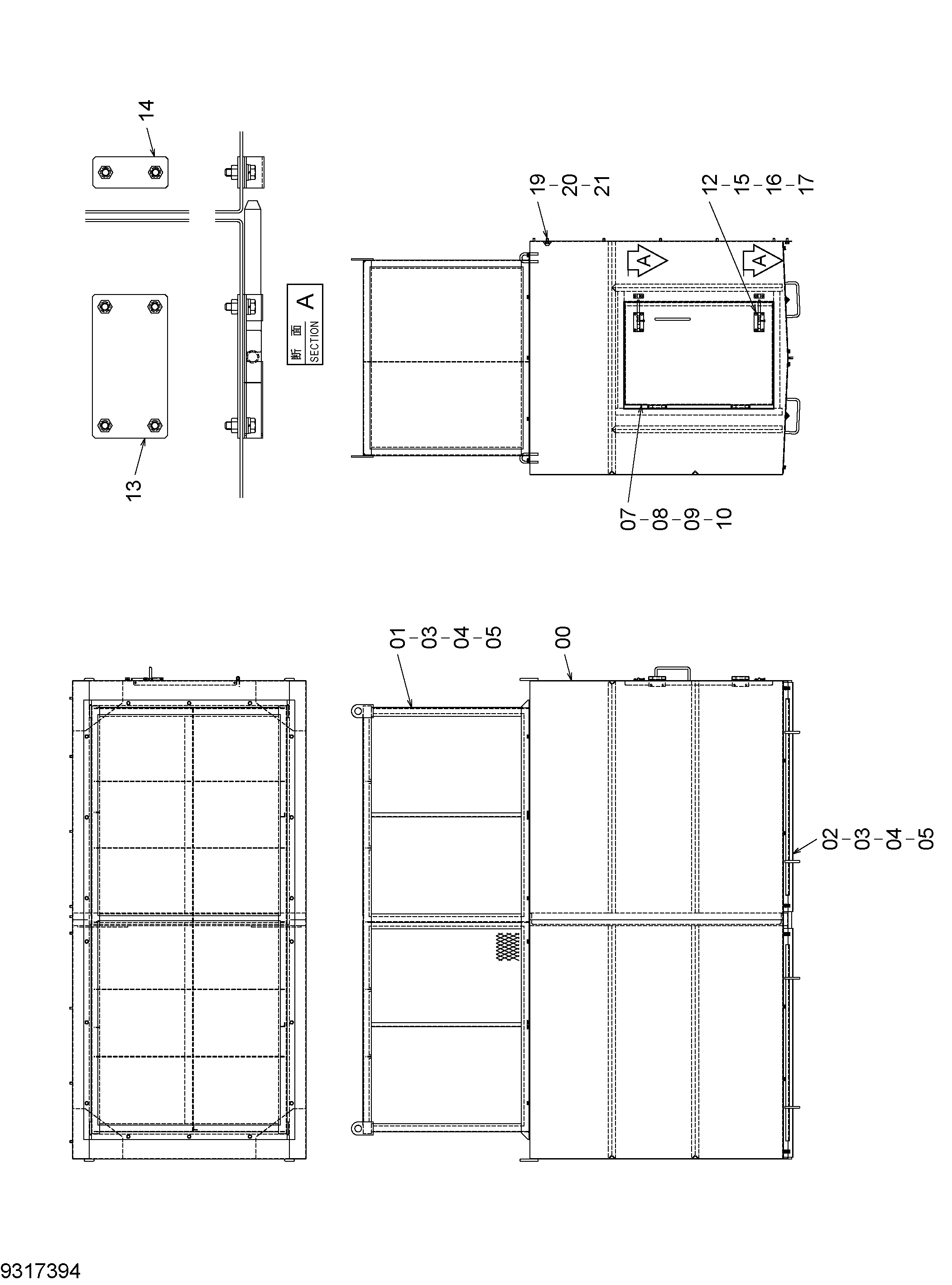

Заводская схема «Воздуховод» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5013165 | Воздуховод | 1 |
| 01 | 5013166 | Воздуховод | 1 |
| 02 | 8116584 | Крышка | 4 |
| 03 | 4350628 | Болт | 50 |
| 04 | 4225468 | Пружинная шайба | 50 |
| 05 | 4398403 | Плоская шайба | 50 |
| 07 | 7056346 | Дверь | 1 |
| 07A | 4695370 | Петля | 2 |
| 08 | 4444363 | Болт | 4 |
| 09 | 4225467 | Пружинная шайба | 4 |
| 10 | 4241301 | Плоская шайба | 4 |
| 12 | 4695359 | Ограничитель | 2 |
| 13 | 9770682 | Кронштейн | 2 |
| 14 | 9770683 | Кронштейн | 2 |
| 15 | 4695373 | Болт | 12 |
| 16 | 4225466 | Пружинная шайба | 12 |
| 17 | 4225472 | Плоская шайба | 12 |
| 19 | 4350631 | Болт | 31 |
| 20 | 4298759 | Пружинная шайба | 31 |
| 21 | 4631238 | Плоская шайба | 31 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
