Ковш 8.0 <JIS 94> — HITACHI EX1800-3

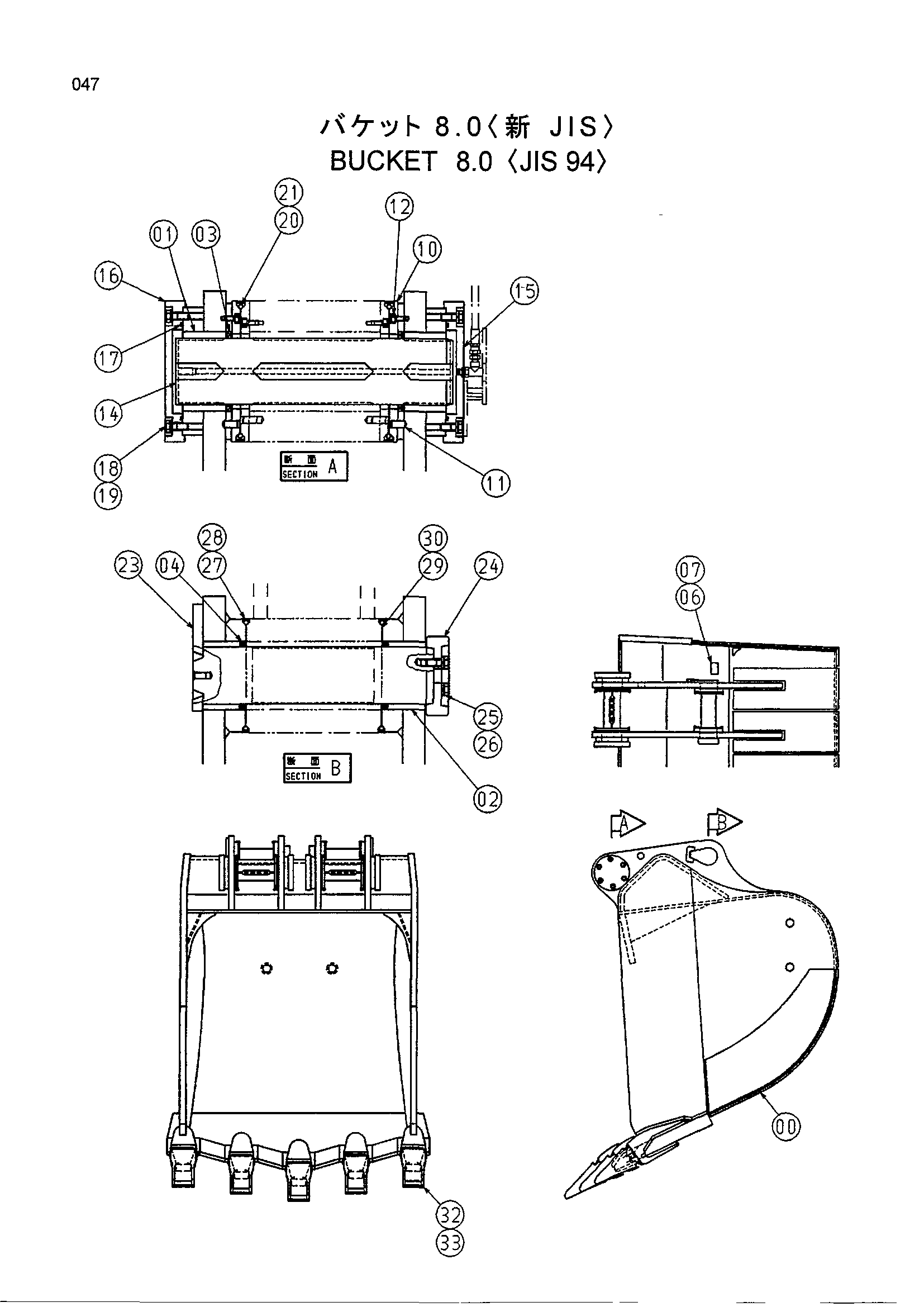

Заводская схема «Ковш 8.0 <JIS 94>» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9221263 | Ковш в сборе | 1 | |
| 00 | 5008658 | Ковш обратная лопата | 1 |
| 01 | 4454646 | Втулка | 4 |
| 02 | 4202256 | Втулка | 4 |
| 03 | 4100191 | Пылезащитное уплотнение | 4 |
| 04 | 4112238 | Пылезащитное уплотнение | 4 |
| 06 | 4371561 | Информационная табличка | 1 |
| 07 | M492564 | Приводной винт | 4 |
| 10 | 3092759 | Упорная пластина | 4 |
| 11 | J401632 | Установочный штифт | 16 |
| 12 | 4159724 | Болт с внутренним шестигранником | 16 |
| 14 | 3092016 | Палец | 2 |
| 15 | 3092115 | Крышка | 2 |
| 16 | 3092116 | Крышка | 2 |
| 17 | A811210 | Уплотнительное кольцо | 4 |
| 18 | J901640 | Болт | 24 |
| 19 | A590916 | Пружинная шайба | 24 |
| 20 | 4136522 | Уплотнительное кольцо | 4 |
| 21 | 4454648 | Кольцо | 4 |
| 23 | 8084168 | Палец | 2 |
| 24 | 4393382 | Ограничитель | 2 |
| 25 | J901645 | Болт | 12 |
| 26 | A590916 | Пружинная шайба | 12 |
| 27 | 4102704 | Уплотнительное кольцо | 4 |
| 28 | 4102702 | Кольцо | 4 |
| 29 | 4199997 | Регулировочная шайба | 2 |
| 30 | 4199998 | Регулировочная шайба | 2 |
| 32 | 4395471 | Коронка зуба | 5 |
| 33 | 4376028 | Стопорный палец | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
