Гидролинии хода (5) — HITACHI EX1800-3

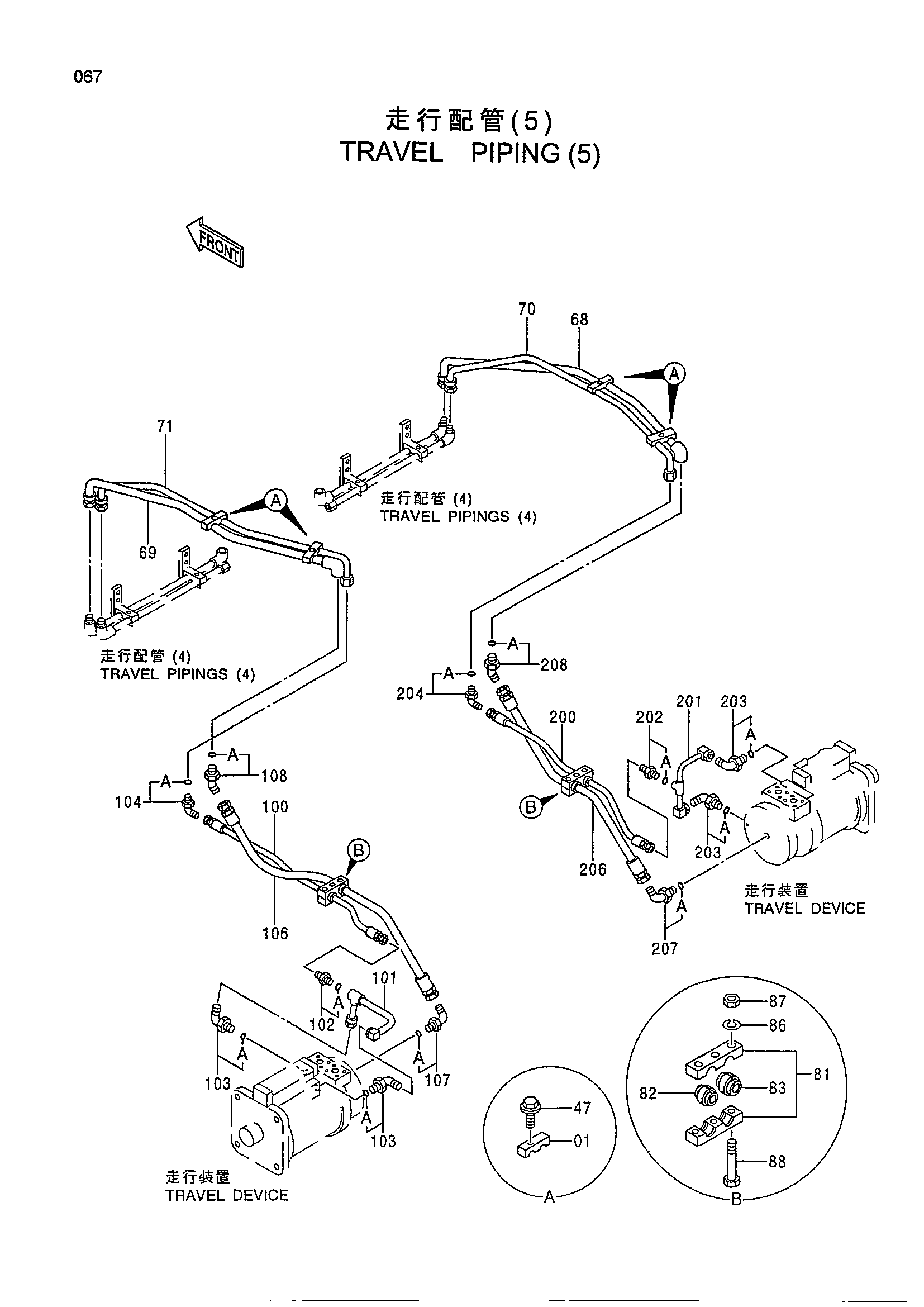

Заводская схема «Гидролинии хода (5)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4194917 | Хомут трубки | 4 |
| 47 | J011050 | Болт с шайбой | 4 |
| 68 | 8068988 | Трубка | 1 |
| 69 | 8068989 | Трубка | 1 |
| 70 | 8068986 | Трубка | 1 |
| 71 | 8068987 | Трубка | 1 |
| 81 | 4192414 | Хомут | 2 |
| 82 | 4192410 | Втулка | 2 |
| 83 | 4192411 | Втулка | 2 |
| 86 | A590910 | Пружинная шайба | 6 |
| 87 | J950010 | Гайка | 6 |
| 88 | J901000 | Болт | 6 |
| 100 | 4408931 | Шланг | 1 |
| 101 | 8066092 | Трубка | 1 |
| 102 | 4200465 | Адаптер | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
| 103 | 4154670 | Угловой штуцер | 2 |
| 103A | 957366 | Уплотнительное кольцо | 1 |
| 104 | 4200470 | Угловой штуцер | 1 |
| 104A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4408932 | Шланг | 1 |
| 107 | 4156435 | Угловой штуцер | 1 |
| 107A | 4506424 | Уплотнительное кольцо | 1 |
| 108 | 4182739 | Угловой штуцер | 1 |
| 108A | 4506424 | Уплотнительное кольцо | 1 |
| 200 | 4408931 | Шланг | 1 |
| 201 | 8066870 | Трубка | 1 |
| 202 | 4200465 | Адаптер | 1 |
| 202A | 957366 | Уплотнительное кольцо | 1 |
| 203 | 4154670 | Угловой штуцер | 2 |
| 203A | 957366 | Уплотнительное кольцо | 1 |
| 204 | 4200470 | Угловой штуцер | 1 |
| 204A | 4509180 | Уплотнительное кольцо | 1 |
| 206 | 4408932 | Шланг | 1 |
| 207 | 4156435 | Угловой штуцер | 1 |
| 207A | 4506424 | Уплотнительное кольцо | 1 |
| 208 | 4182739 | Угловой штуцер | 1 |
| 208A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
