Воздушный звуковой сигнал — HITACHI EX1800-3

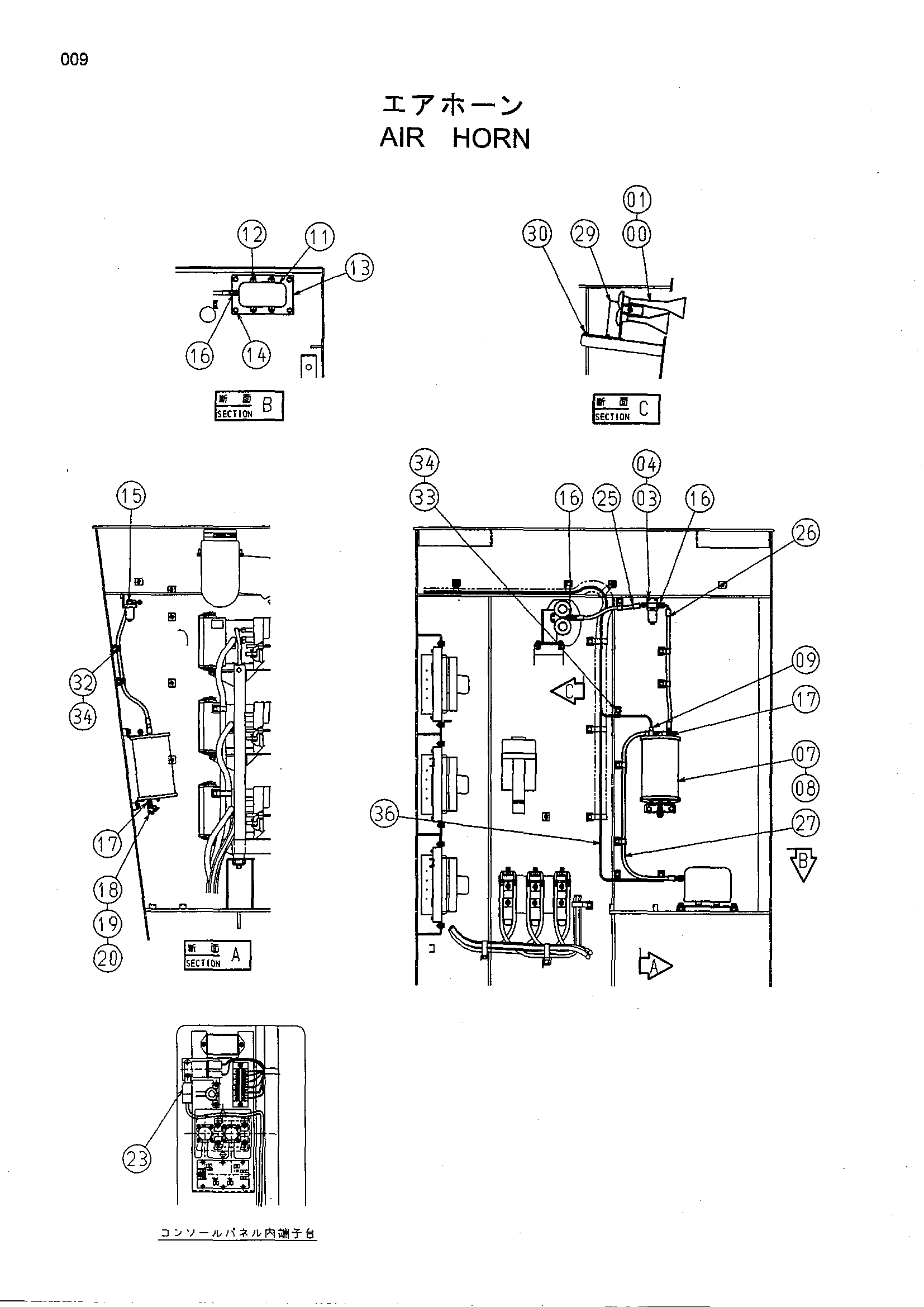

Заводская схема «Воздушный звуковой сигнал» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454474 | Звуковой сигнал | 1 |
| 01 | J010625 | Болт с шайбой | 2 |
| 03 | 4454479 | Фильтр воздушный | 1 |
| 04 | J010616 | Болт с шайбой | 2 |
| 07 | 8084190 | Бак воздушный | 1 |
| 08 | J011025 | Болт с шайбой | 4 |
| 09 | 4331359 | Датчик давления | 1 |
| 11 | 4454480 | Компрессор | 1 |
| 12 | J010620 | Болт с шайбой | 4 |
| 13 | 9756946 | Пластина | 1 |
| 14 | J021025 | Болт с шайбой | 4 |
| 15 | 4256211 | Угловой штуцер | 1 |
| 16 | 4367300 | Адаптер | 3 |
| 17 | 4154651 | Адаптер | 2 |
| 18 | 94-1701 | Адаптер | 1 |
| 19 | 4374265 | Шаровой клапан | 1 |
| 20 | 94-2022 | Пробка | 2 |
| 23 | 4414207 | Реле | 1 |
| 25 | 4268246 | Шланг | 1 |
| 26 | 4312908 | Шланг | 1 |
| 27 | 4304963 | Шланг | 1 |
| 29 | 8082811 | Кронштейн | 1 |
| 30 | J011025 | Болт с шайбой | 4 |
| 32 | 4190275 | Зажим | 5 |
| 33 | 4190276 | Зажим | 3 |
| 34 | J011025 | Болт с шайбой | 8 |
| 36 | 4462686 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
