Пилотные гидролинии (платформа) -3 — HITACHI EX1800-3

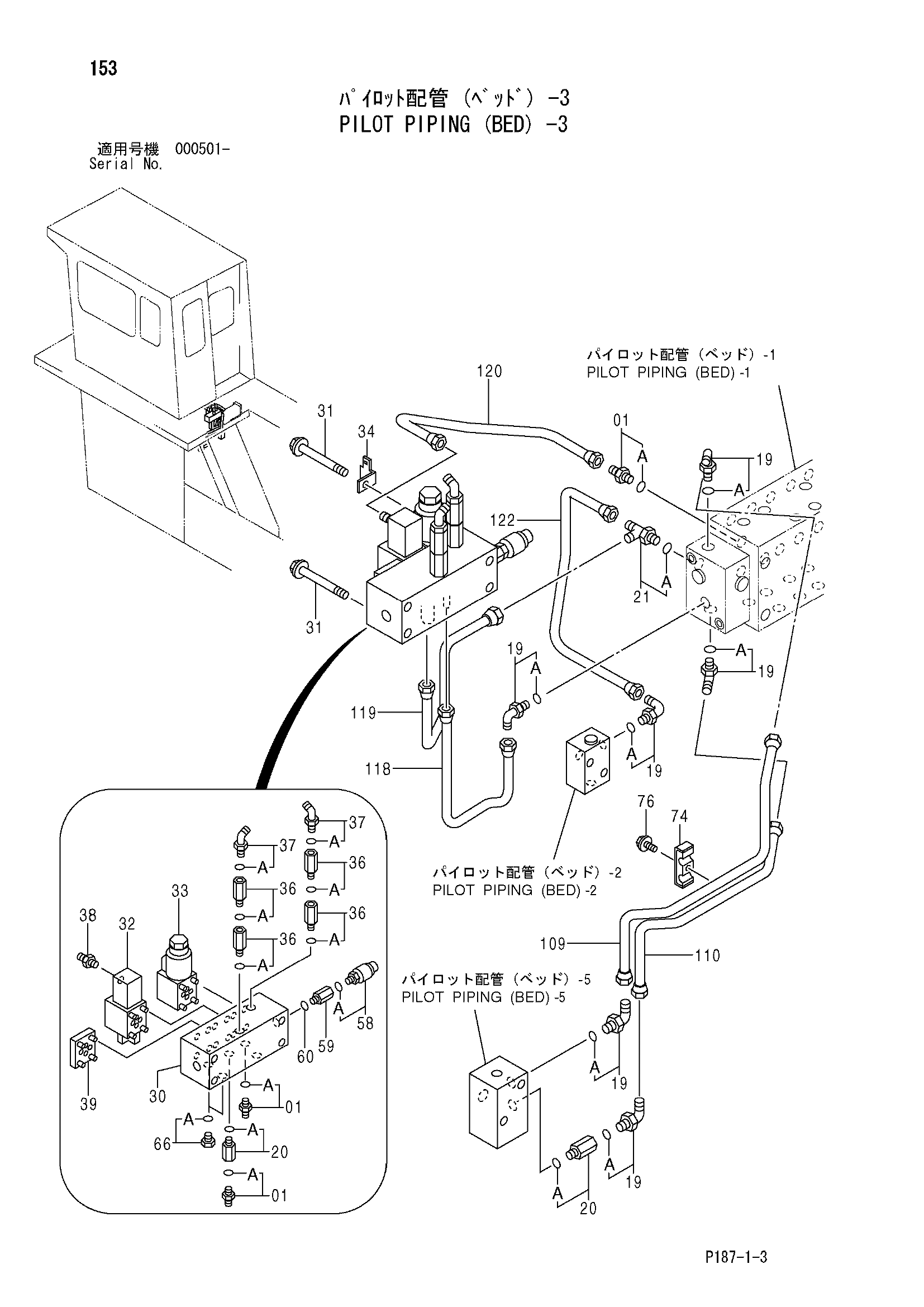

Заводская схема «Пилотные гидролинии (платформа) -3» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4255304 | Штуцер трубки | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4293950 | Угловой штуцер | 6 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202564 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4344050 | Тройник | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 2039050 | Коллектор | 1 |
| 31 | J011090 | Болт с шайбой | 4 |
| 31 | J271090 замена: J901090 | Болт с шайбой | 4 |
| 32 | 4187562 | Клапан селектор | 1 |
| 33 | 4358791 замена: 4724329 | Электромагнитный клапан | 1 |
| 33 | 4724329 | Электромагнитный клапан | 1 |
| 34 | 4336875 | Кронштейн | 1 |
| 36 | 4202565 | Адаптер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4200472 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4366721 | Адаптер | 1 |
| 39 | 4203935 | Крышка | 1 |
| 58 | 4254563 | Датчик давления | 1 |
| 58A | 4506408 | Уплотнительное кольцо | 1 |
| 59 | 4319330 | Переходник | 1 |
| 60 | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4093624 | Пробка | 2 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 74 | 4344320 | Хомут | 1 |
| 76 | J010630 | Болт с шайбой | 1 |
| 76 | J260630 замена: J900630 | Болт с шайбой | 1 |
| 109 | 4366316 | Трубка | 1 |
| 110 | 4366317 | Трубка | 1 |
| 118 | 4366325 | Трубка | 1 |
| 119 | 4366326 | Трубка | 1 |
| 120 | 4366327 | Трубка | 1 |
| 122 | 4366329 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
