Дренажные трубопроводы — HITACHI EX1800-3

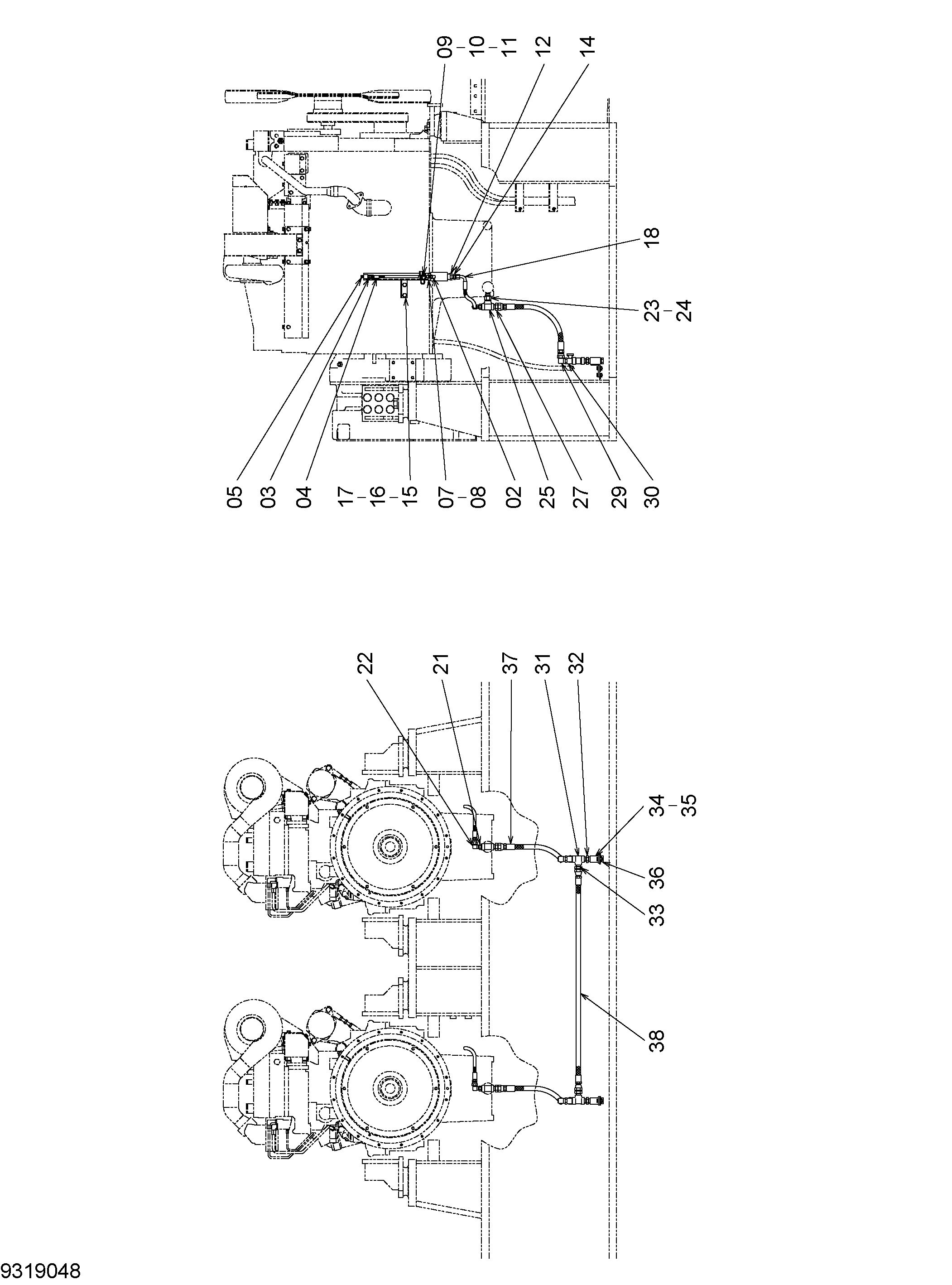

Заводская схема «Дренажные трубопроводы» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4256211	Угловой штуцер	2
03	4154651	Адаптер	2
04	4231239	Шланг	2
05	4180743	Сапун	2
07	4270206	Выключатель уровень	2
08	A890022	Манжета	2
09	4336874	Кронштейн	2
10	M430610	Винт	2
11	A590906	Пружинная шайба	2
12	94-1610	Переходник	2
14	4221287	Адаптер	2
15	7033478	Кронштейн	2
16	19H1741	Болт	4
17	J21384	Пружинная шайба	4
18	4681937	Шланг	2
21	94-1603	Переходник	2
22	4154658	Угловой штуцер	2
23	4247490	Адаптер	2
24	4226986	Уплотнительное кольцо	2
25	94-0663	Тройник	2
27	4221278	Адаптер	2
29	4156433	Угловой штуцер	2
30	4193832	Шаровой клапан	2
31	94-0663	Тройник	2
32	94-1704	Адаптер	2
33	4221278	Адаптер	2
34	9730161	Коллектор	2
35	J271025	Болт с шайбой	4
35A	J901025	Болт	1
35B	J222010	Шайба	1
36	4187322	Пробка	2
37	4485303	Шланг	2
38	4432860	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
