Гидробак в сборе — HITACHI EX1800-3

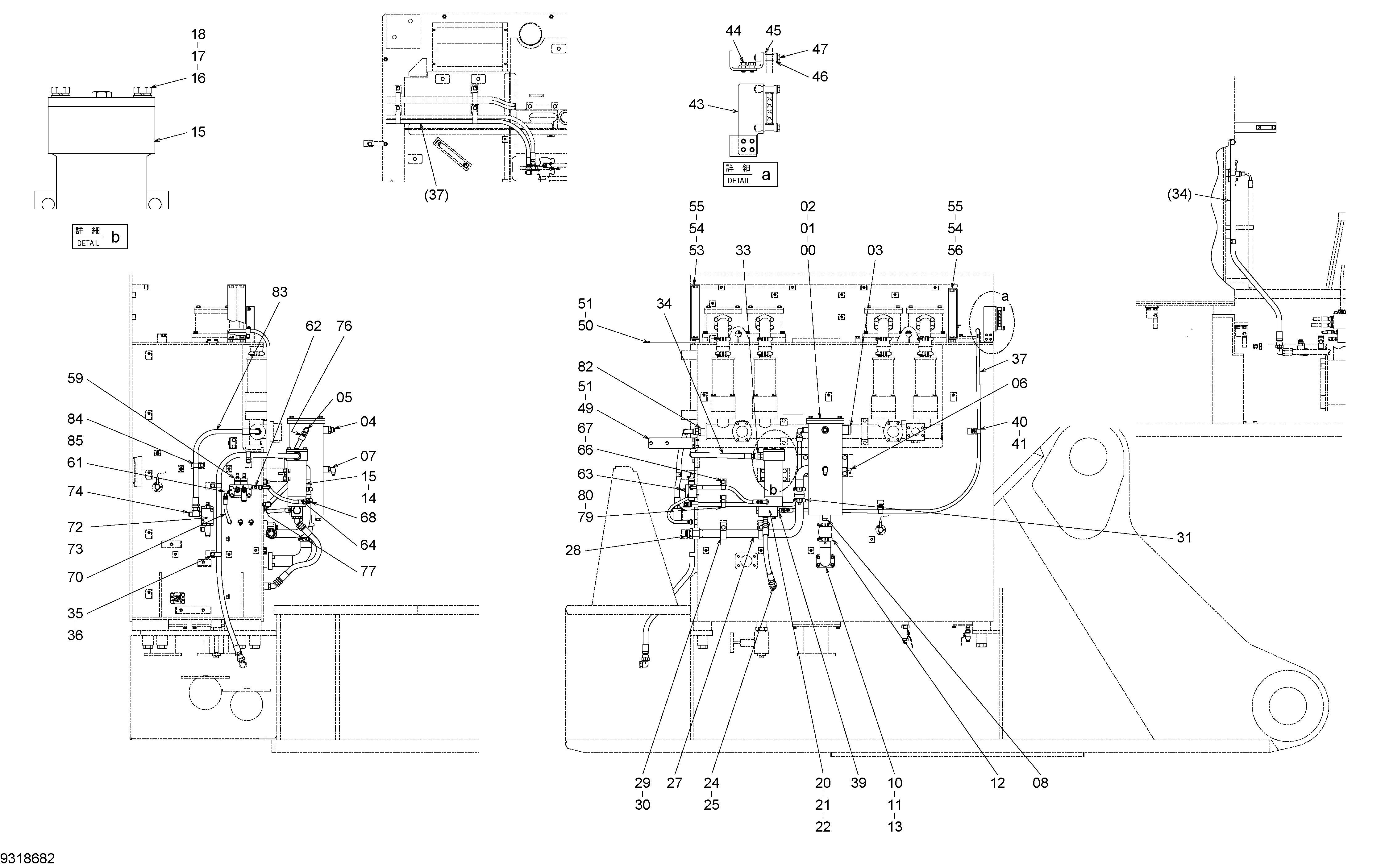

Заводская схема «Гидробак в сборе» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9318683 | Дренажный фильтр | 1 |
| 01 | J901435 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | A885008 | Пробка | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4250084 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 8065082 | Трубка | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | 4067833 | Муфта | 1 |
| 12A | 4196261 | Уплотнение кольцо | 2 |
| 13 | 4153538 | Уплотнительное кольцо | 1 |
| 14 | J271230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9148628 | Пилотный фильтр | 1 |
| 16 | 4402074 | Болт | 4 |
| 17 | 4225468 | Пружинная шайба | 4 |
| 18 | 4294623 | Плоская шайба | 4 |
| 20 | 4363711 | Предохранительный клапан | 1 |
| 21 | J271075 | Болт с шайбой | 2 |
| 21A | J901075 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 954493 | Уплотнительное кольцо | 1 |
| 24 | 4182739 | Угловой штуцер | 2 |
| 24A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4380586 | Шланг | 1 |
| 27 | 8065083 | Трубка | 1 |
| 28 | 4250083 | Адаптер | 1 |
| 28A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4053698 | Хомут трубки | 2 |
| 30 | J271265 | Болт с шайбой | 2 |
| 30A | J901265 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4069801 | Муфта | 1 |
| 31A | 4196259 | Уплотнение кольцо | 2 |
| 33 | 4250084 | Адаптер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4658926 | Шланг | 1 |
| 35 | 4190263 | Зажим | 3 |
| 36 | J271220 | Болт с шайбой | 3 |
| 36A | J901220 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4603702 | Шланг | 1 |
| 39 | 4200326 | Угловой штуцер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 40 | 4190262 | Зажим | 3 |
| 41 | J271020 | Болт с шайбой | 3 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 43 | 9766318 | Кронштейн | 1 |
| 44 | J271020 | Болт с шайбой | 4 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | 9761793 | Хомут | 1 |
| 46 | 9754313 | Хомут | 1 |
| 47 | J271065 | Болт с шайбой | 2 |
| 47A | J901065 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 9747723 | Кронштейн | 1 |
| 50 | 4363513 | Пластина | 1 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 8065085 | Кронштейн | 1 |
| 54 | J901425 | Болт | 4 |
| 55 | A590914 | Пружинная шайба | 4 |
| 56 | 8067962 | Кронштейн | 1 |
| 58 | 9218243 | Электромагнитный клапан | 1 |
| 59 | J260860 | Болт с шайбой | 2 |
| 59A | J900860 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 61 | 4156434 | Угловой штуцер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4207300 | Тройник | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | 4200467 | Адаптер | 2 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4380593 | Шланг | 1 |
| 66 | 4190273 | Зажим | 1 |
| 67 | J271025 | Болт с шайбой | 1 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 68 | 4239713 | Тройник | 1 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4269834 | Шланг | 1 |
| 72 | 4348178 | Предохранительный клапан | 1 |
| 73 | J260865 | Болт с шайбой | 2 |
| 73A | J900865 | Болт | 1 |
| 73B | A590108 | Плоская шайба | 1 |
| 74 | 4347750 | Тройник | 2 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
| 76 | 8067892 | Трубка | 1 |
| 77 | 4154672 | Угловой штуцер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 79 | 4053594 | Хомут трубки | 2 |
| 80 | J271045 | Болт с шайбой | 2 |
| 80A | J901045 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 82 | 4250084 | Адаптер | 1 |
| 82A | 4506424 | Уплотнительное кольцо | 1 |
| 83 | 4309456 | Шланг | 1 |
| 84 | 4190263 | Зажим | 1 |
| 85 | J271025 | Болт с шайбой | 1 |
| 85A | J901025 | Болт | 1 |
| 85B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
