Гидролинии рабочего оборудования (11.8m стрела) — HITACHI EX1800-3

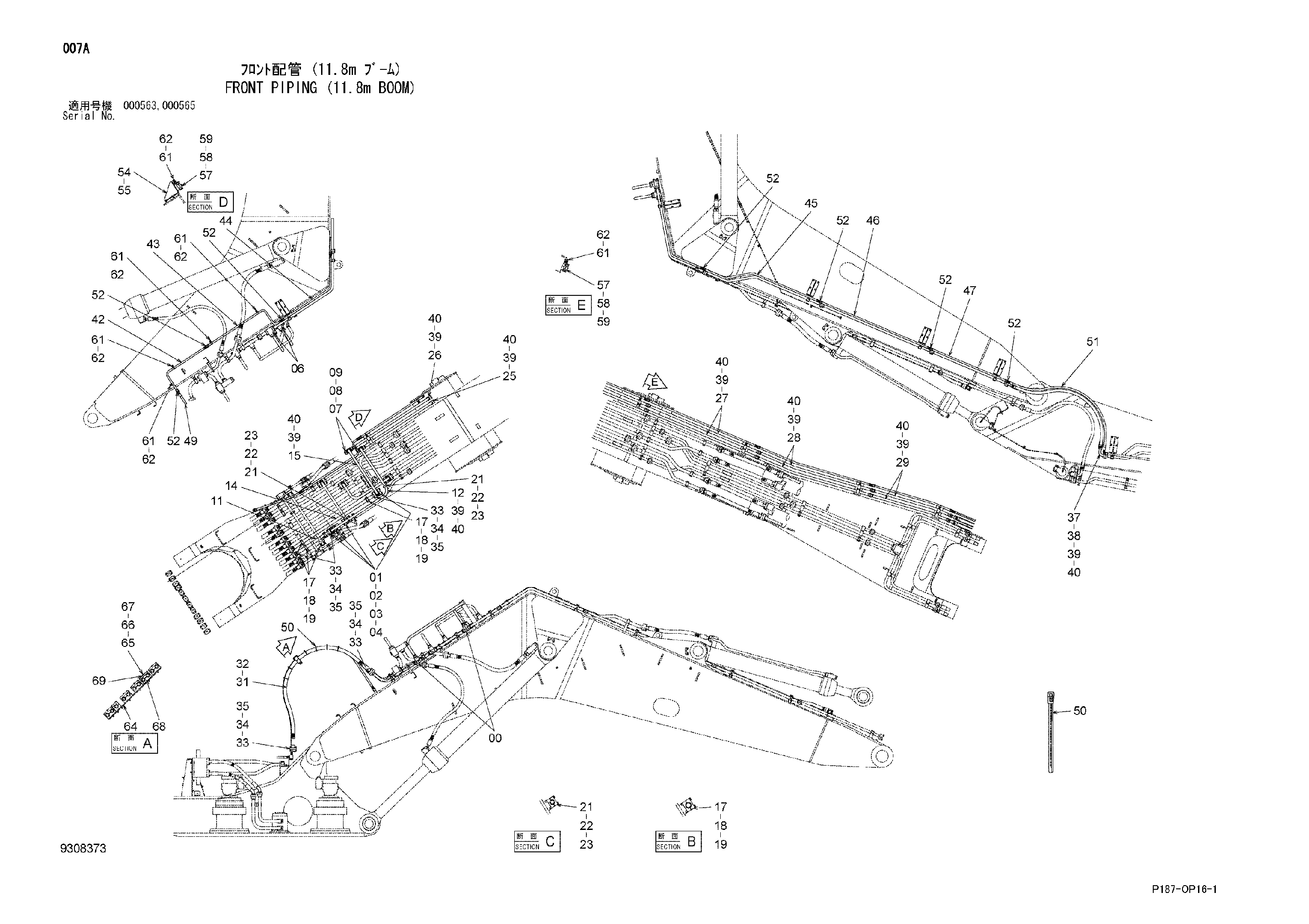

Заводская схема «Гидролинии рабочего оборудования (11.8m стрела)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3039210 | Блок | 2 |
| 01 | 3031029 | Крышка | 3 |
| 02 | 4510170 | Уплотнительное кольцо | 3 |
| 03 | J912070 | Болт | 12 |
| 04 | A590920 | Пружинная шайба | 12 |
| 06 | 3069918 | Блок | 2 |
| 07 | 4091297 | Крышка | 2 |
| 08 | 4510169 | Уплотнительное кольцо | 2 |
| 09 | M341650 | Болт с внутренним шестигранником | 8 |
| 11 | 8119610 | Трубка | 1 |
| 12 | 8119611 | Трубка | 1 |
| 14 | 8063455 | Трубка | 1 |
| 15 | 8119612 | Трубка | 1 |
| 17 | 4357265 | Хомут трубки | 8 |
| 18 | J901402 | Болт | 8 |
| 19 | A590914 | Пружинная шайба | 8 |
| 21 | 4342723 | Хомут трубки | 4 |
| 22 | J901200 | Болт | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 25 | 8119617 | Трубка | 1 |
| 26 | 8119616 | Трубка | 1 |
| 27 | 8119618 | Трубка | 2 |
| 28 | 8119619 | Трубка | 2 |
| 29 | 8119620 | Трубка | 2 |
| 31 | 4343356 | Шланг | 1 |
| 32 | 4169565 | Разъёмный фланец | 4 |
| 33 | 4510170 | Уплотнительное кольцо | 5 |
| 34 | J912070 | Болт | 20 |
| 35 | A590920 | Пружинная шайба | 20 |
| 37 | 4347987 | Шланг | 2 |
| 38 | 4075854 | Разъёмный фланец | 8 |
| 39 | 4510169 | Уплотнительное кольцо | 16 |
| 40 | M341650 | Болт с внутренним шестигранником | 64 |
| 42 | 8119613 | Трубка | 1 |
| 43 | 8119614 | Трубка | 1 |
| 44 | 8119615 | Трубка | 1 |
| 45 | 8119621 | Трубка | 1 |
| 46 | 8119622 | Трубка | 1 |
| 47 | 8119623 | Трубка | 1 |
| 49 | 4706139 | Шланг | 1 |
| 50 | 4121859 | Ленточный зажим | 20 |
| 51 | 4706140 | Шланг | 1 |
| 52 | 4042034 | Адаптер | 7 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 8119628 | Кронштейн | 4 |
| 55 | J281235 | Болт с шайбой | 16 |
| 55A | J901235 | Болт | 1 |
| 55B | 4249324 | Шайба | 1 |
| 57 | 4368932 | Хомут трубки | 10 |
| 58 | J901400 | Болт | 10 |
| 59 | A590914 | Пружинная шайба | 10 |
| 61 | 4053598 | Хомут трубки | 9 |
| 62 | J271265 | Болт с шайбой | 9 |
| 62A | J901265 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 64 | 3117465 | Пластина | 1 |
| 65 | J901214 | Болт | 2 |
| 66 | J950012 | Гайка | 4 |
| 67 | 449490 | Плоская шайба | 4 |
| 68 | 4473130 | Хомут | 2 |
| 69 | 4410171 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
