Рукоять 9.5M в сборе — HITACHI EX1800-3

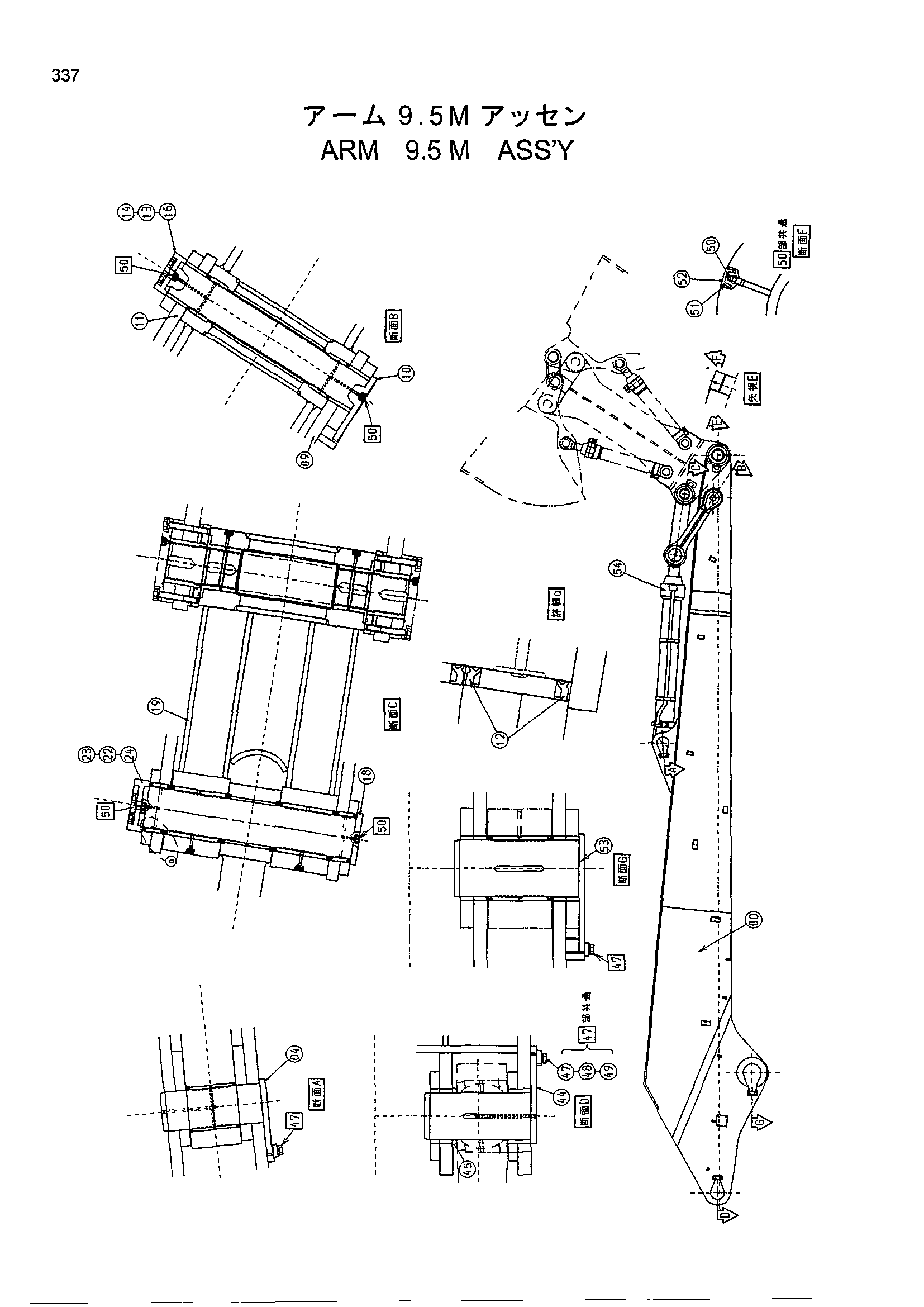

Заводская схема «Рукоять 9.5M в сборе» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9208831 | Рукоять | 1 |
| 04 | 8048336 | Палец | 1 |
| 09 | 9152203 | Тяга B | 1 |
| 10 | 8048269 | Палец | 1 |
| 11 | 9152204 | Тяга B | 1 |
| 12 | 4258579 | Пылезащитное уплотнение | 4 |
| 13 | J912050 | Болт | 3 |
| 14 | A590920 | Пружинная шайба | 3 |
| 16 | 4393380 | Ограничитель | 1 |
| 18 | 8066329 | Палец | 1 |
| 19 | 9163309 | Тяга A | 1 |
| 22 | J912050 | Болт | 3 |
| 23 | A590920 | Пружинная шайба | 3 |
| 24 | 4393386 | Ограничитель | 1 |
| 44 | 8037619 | Палец | 2 |
| 45 | 4259869 | Проставка | 2 |
| 47 | 4179432 | Пластина | 8 |
| 48 | J912045 | Болт | 16 |
| 49 | A590920 | Пружинная шайба | 16 |
| 50 | J75481 | Пресс-маслёнка | 6 |
| 51 | 4130686 | Втулка | 6 |
| 52 | 4105912 | Колпачок | 6 |
| 53 | 8086495 | Палец | 2 |
| 54 | 4374972 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
