Гидроцилиндр рукояти — HITACHI EX1800-3

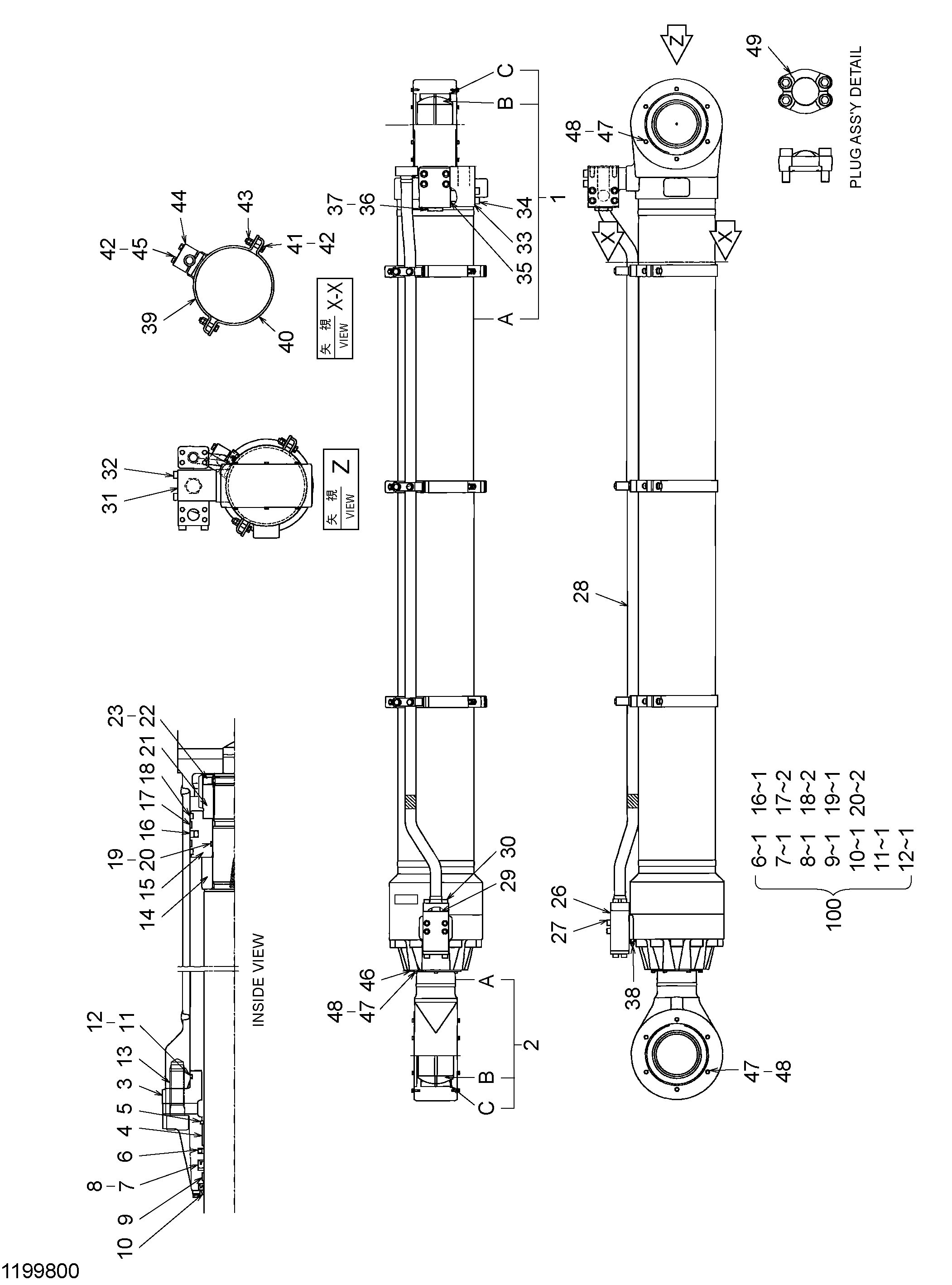

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4464092	Гидроцилиндр рукоять	1
1	1199802	Труба гидроцилиндра в сборе	1
1A	1120701	Труба гидроцилиндра	1
1B	0336306	Подшипник. спхерикал	1
1C	0336307	Стопорное кольцо	1
2	1199803	Шток поршня в сборе	1
2A	1120702	Шток поршня	1
2B	0336306	Подшипник. спхерикал	1
2C	0336307	Стопорное кольцо	1
3	0941703	Головка гидроцилиндра	1
4	4392642	Втулка	1
5	0834507	Стопорное кольцо	1
6	0964204	Опорное кольцо	1
7	0964206	U-образная манжета	1
8	0257527	Опорное кольцо	1
9	0496005	Кольцо	1
10	0964207	Грязесъёмное кольцо	1
11	A811260	Уплотнительное кольцо	1
12	0725521	Опорное кольцо	1
13	0317711	Болт с внутренним шестигранником	11
14	0339705	Амортизирующий подшипник	1
15	1120703	Поршень	1
16	0454806	Уплотнительное кольцо	1
17	0964209	Кольцо	2
18	0454808	Кольцо	2
19	4058180	O�кольцо	1
20	0339711	Опорное кольцо	2
21	0834510	Гайка	1
22	0400215	Установочный винт	1
23	0400216	Стальной шарик	1
26	1120706	Клапан замедленного возврата	1
27	M341600	Болт с внутренним шестигранником	4
28	1120704	Трубка	1
29	4069900	Уплотнительное кольцо	1
30	4104495	Болт с внутренним шестигранником	4
31	0454810	Соединение	1
32	0454811	Болт с внутренним шестигранником	4
33	0454812	Соединение	1
34	0317223	Болт с внутренним шестигранником	4
35	4113161	Уплотнительное кольцо	2
36	0317227	Пробка	1
37	971980	O�кольцо	1
38	0643016	Воздушный клапан	2
39-45	4723047	Лента в сборе	1
39	0454813	Лента	3
40	0454814	Лента	3
41	0259111	Болт	6
42	0259112	Пружинная шайба	12
43	0454815	Гайка	6
44	0242729	Держатель	3
45	0454816	Болт	6
46	0859204	Пластина	3
47	0360703	Болт	30
48	0360704	Пружинная шайба	30
49	1178103	Пробка в сборе	2
100	4660804	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
