Компрессор группа — HITACHI EX1800-3

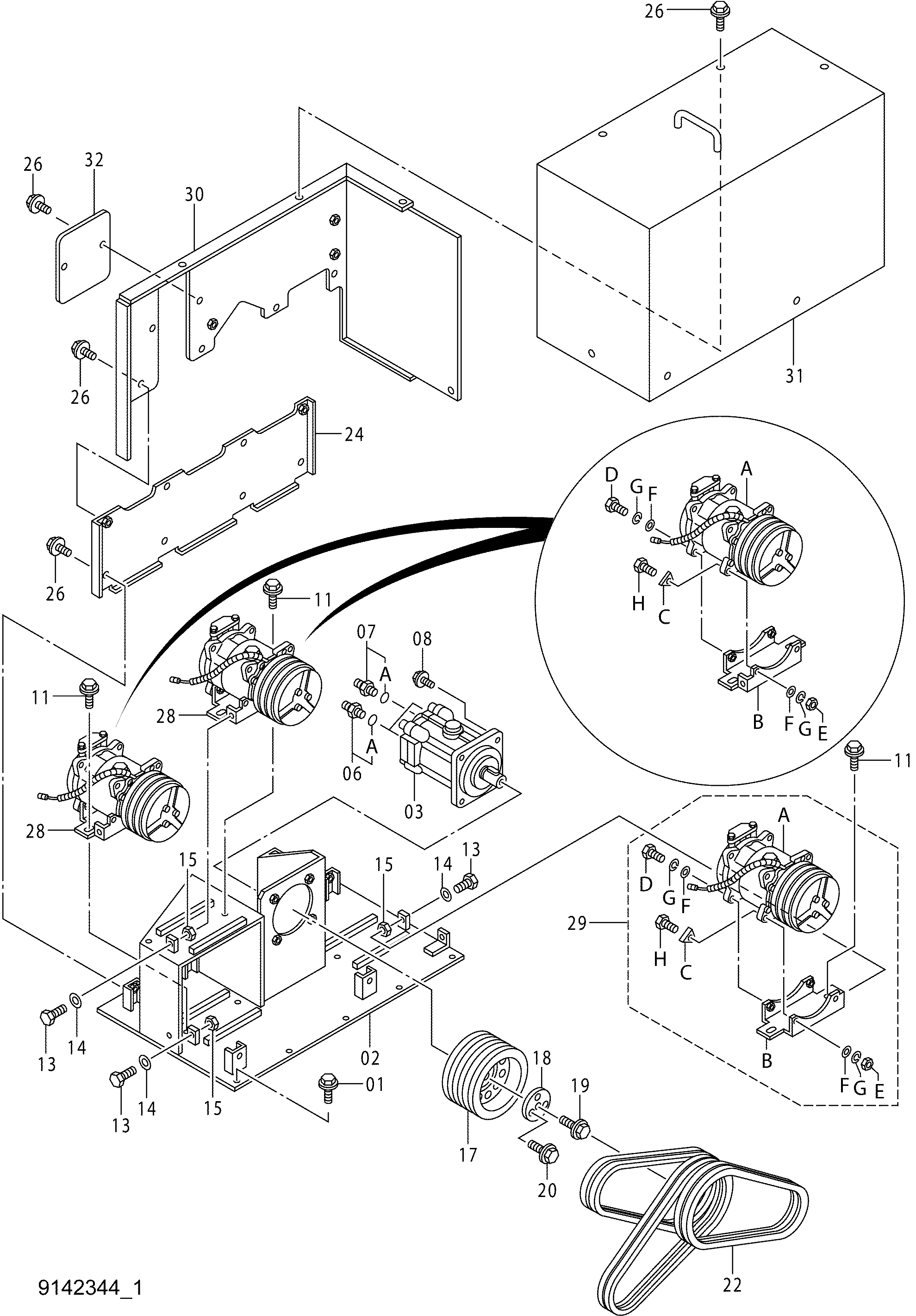

Заводская схема «Компрессор группа» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 10 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 6016414 | Кронштейн | 1 |
| 03 | 4396127 | Гидромотор | 1 |
| 06 | 4250084 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J271235 | Болт с шайбой | 4 |
| 08A | J901235 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | J271030 | Болт с шайбой | 6 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4314089 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 15 | M500807 | Гайка | 3 |
| 17 | 3069669 | Шкив V | 1 |
| 18 | 4353239 | Фиксатор | 1 |
| 19 | J260820 | Болт с шайбой | 1 |
| 19A | J900820 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J260616 | Болт с шайбой | 3 |
| 20A | J900616 | Болт | 1 |
| 20B | A590106 | Плоская шайба | 1 |
| 22 | 4364759 | Ремень V | 3 |
| 24 | 8071115 | Крышка | 1 |
| 26 | J271025 | Болт с шайбой | 17 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4380404 | Компрессорасс'й | 2 |
| 28A | 4388086 | Компрессор | 1 |
| 28B | 4293132 | Кронштейн | 1 |
| 28C | 4294189 | Шайба | 4 |
| 28D | J531035 | Болт | 4 |
| 28E | J640310 | Гайка | 4 |
| 28F | A590110 | Плоская шайба | 4 |
| 28G | A590910 | Пружинная шайба | 4 |
| 28H | J901035 | Болт | 2 |
| 29 | 4380403 | Компрессорасс'й | 1 |
| 29A | 4388086 | Компрессор | 1 |
| 29B | 4293133 | Кронштейн | 1 |
| 29C | 4294189 | Шайба | 2 |
| 29D | J531035 | Болт | 4 |
| 29E | J640130 | Гайка | 4 |
| 29F | A590110 | Плоская шайба | 4 |
| 29G | A590910 | Пружинная шайба | 4 |
| 29H | J901035 | Болт | 2 |
| 30 | 7034446 | Крышка | 1 |
| 31 | 7034445 | Крышка | 1 |
| 32 | 4396707 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
