Лоудспеакер — HITACHI EX1800-3

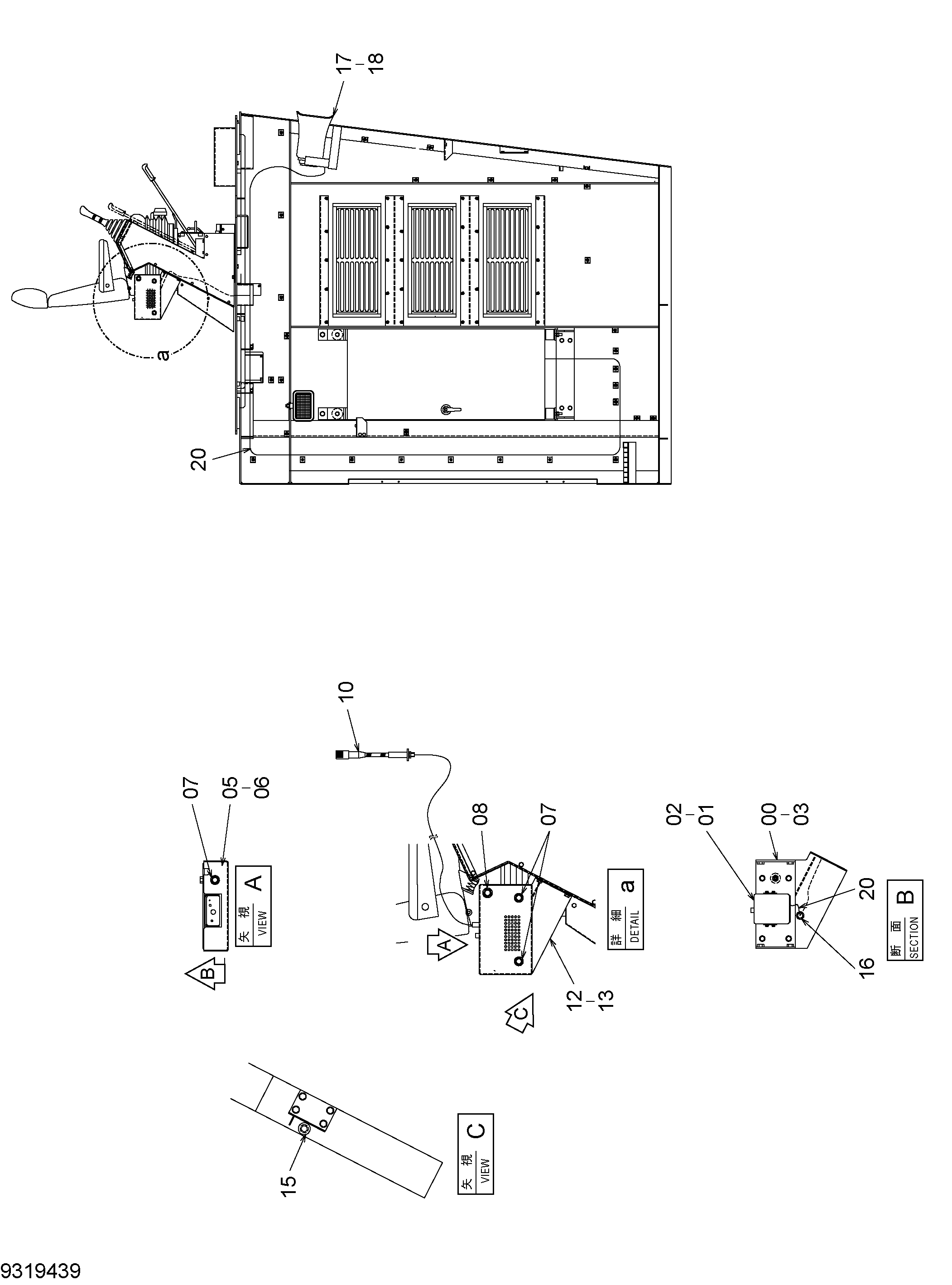

Заводская схема «Лоудспеакер» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8079039 | Кронштейн | 1 |
| 01 | 4719716 | Амплифиер | 1 |
| 02 | J680508 | Винт с шайбой | 8 |
| 03 | J260825 | Болт с шайбой | 4 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 05 | 3088451 | Крышка | 1 |
| 06 | J680620 | Винт с шайбой | 4 |
| 07 | 4674715 | Резиновая втулка | 3 |
| 08 | 4310736 | Резиновая втулка | 1 |
| 10 | 4379453 | Микропхоне | 1 |
| 12 | 8087717 | Кронштейн | 1 |
| 13 | J271020 | Болт с шайбой | 4 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 94-2807 | Резиновая втулка | 1 |
| 16 | 4207222 | Резиновая втулка | 1 |
| 17 | 4374746 | Динамик | 1 |
| 18 | J271035 | Болт с шайбой | 2 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 3120382 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
