Трубопроводы системы смазки (верхняя платформа) — HITACHI EX1800-3

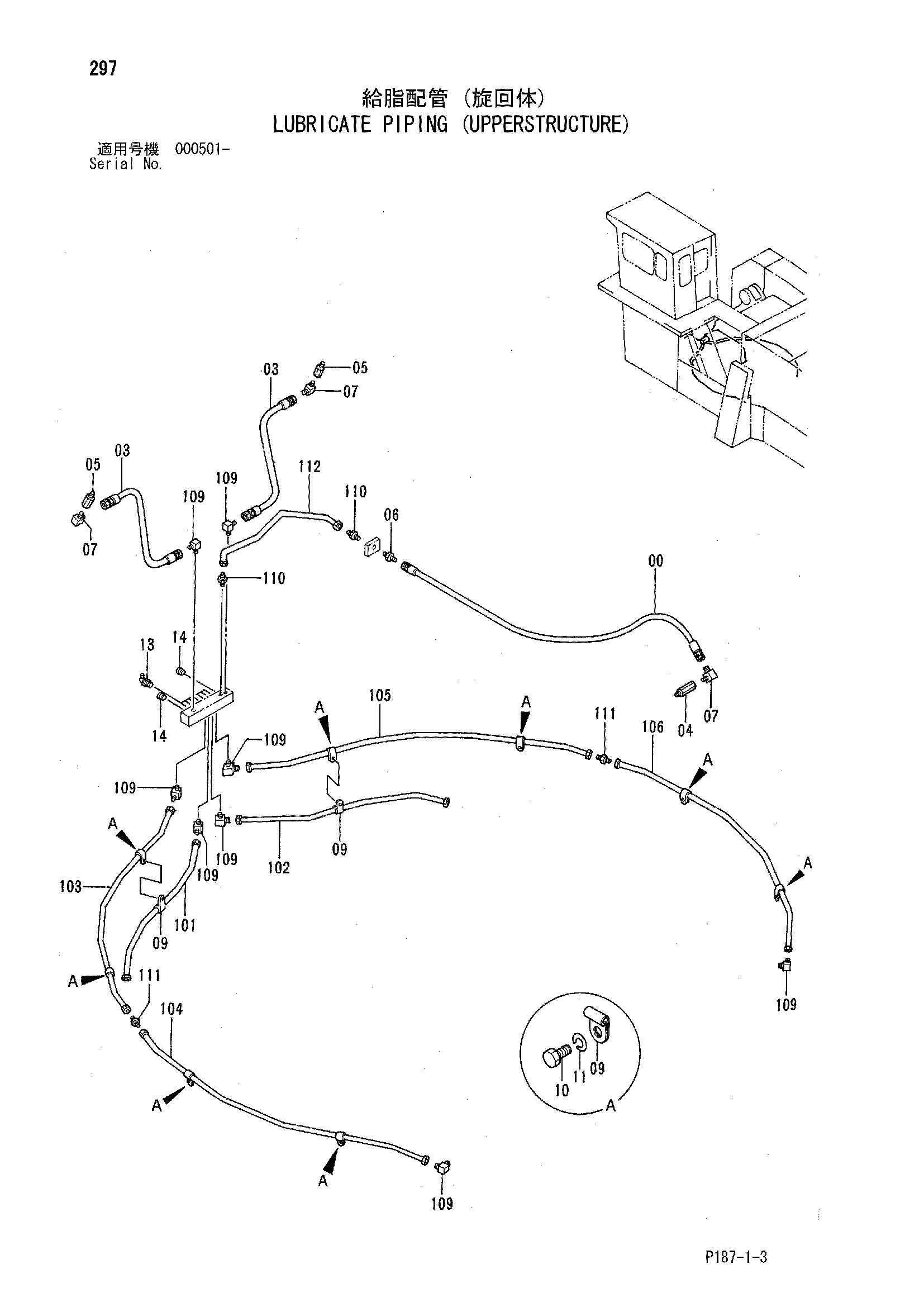

Заводская схема «Трубопроводы системы смазки (верхняя платформа)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4025402 | Шланг | 1 |
| 03 | 4216438 | Шланг | 2 |
| 04 | 485382 | Адаптер | 1 |
| 05 | 4085073 | Адаптер | 2 |
| 06 | 94-1301 | Адаптер | 1 |
| 07 | 94-1401 | Угловой штуцер | 3 |
| 09 | 484827 | Хомут | 10 |
| 10 | J901020 | Болт | 8 |
| 11 | A590910 | Пружинная шайба | 8 |
| 13 | 4066158 | Штуцер | 7 |
| 14 | 94-2011 | Пробка | 2 |
| 101 | 3034960 | Трубка | 1 |
| 102 | 3034961 | Трубка | 1 |
| 103 | 3034962 | Трубка | 1 |
| 104 | 3034963 | Трубка | 1 |
| 105 | 3034964 | Трубка | 1 |
| 106 | 3034965 | Трубка | 1 |
| 109 | 4130175 | Штуцер трубки | 8 |
| 110 | 4130169 | Штуцер трубки | 2 |
| 111 | 4130192 | Штуцер трубки | 2 |
| 112 | 3040905 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
