Поворот трубопроводы (3) — HITACHI EX1800-3

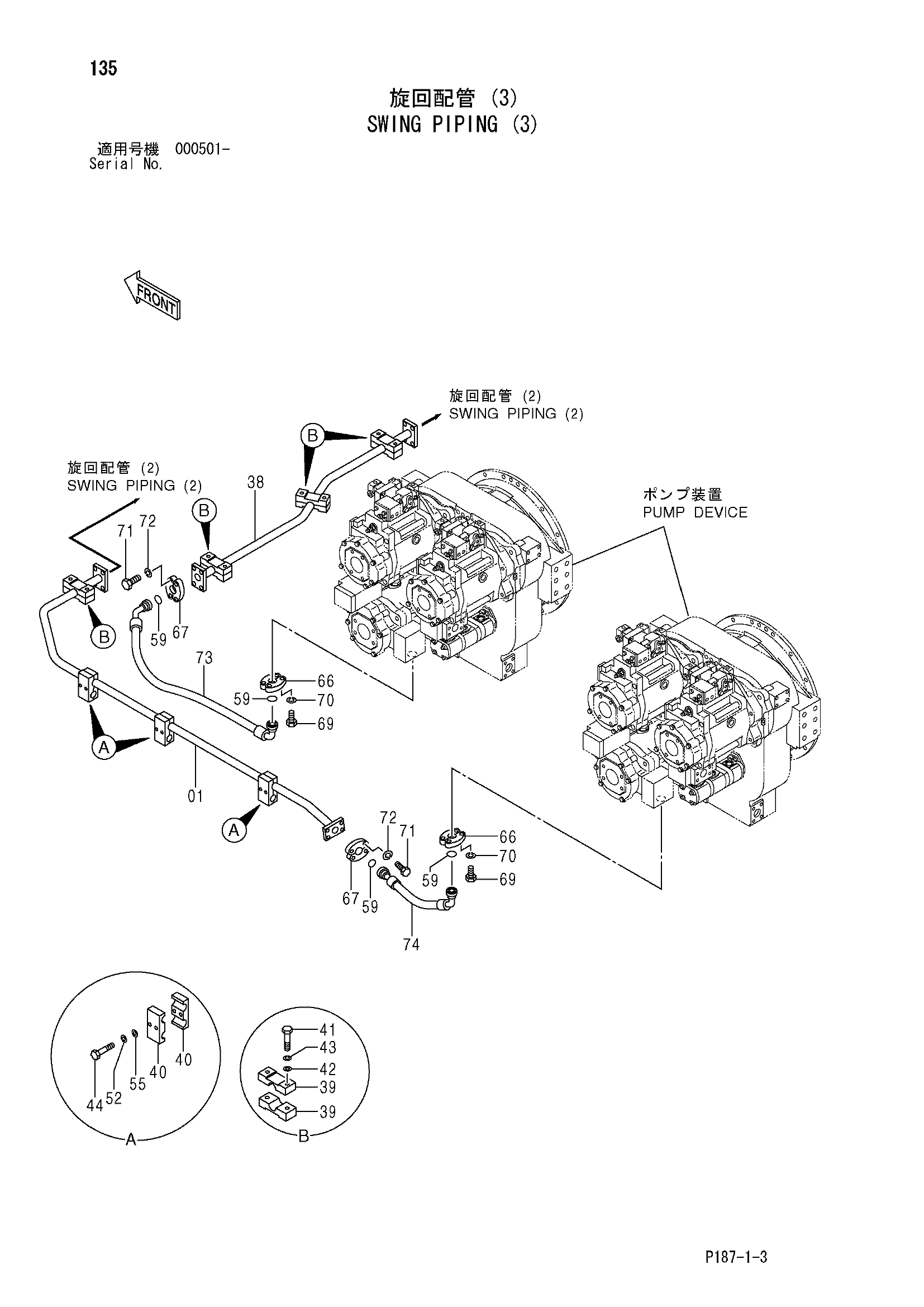

Заводская схема «Поворот трубопроводы (3)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065181 | Трубка | 1 |
| 38 | 8059537 | Трубка | 1 |
| 39 | 4337302 | Хомут трубки | 8 |
| 40 | 4364072 | Хомут трубки | 6 |
| 41 | J901600 | Болт | 8 |
| 42 | A590116 | Плоская шайба | 8 |
| 43 | A590916 | Пружинная шайба | 8 |
| 44 | J901485 | Болт | 6 |
| 52 | A590914 | Пружинная шайба | 6 |
| 55 | A590114 | Плоская шайба | 6 |
| 59 | 4292383 | Уплотнительное кольцо | 4 |
| 66 | 4075853 | Разъёмный фланец | 4 |
| 67 | 4089703 | Разъёмный фланец | 4 |
| 69 | J901245 | Болт | 8 |
| 70 | A590912 | Пружинная шайба | 8 |
| 71 | J901450 | Болт | 8 |
| 72 | A590914 | Пружинная шайба | 8 |
| 73 | 4364245 | Шланг | 1 |
| 74 | 4364244 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
