Поручень (2) — HITACHI EX1800-3

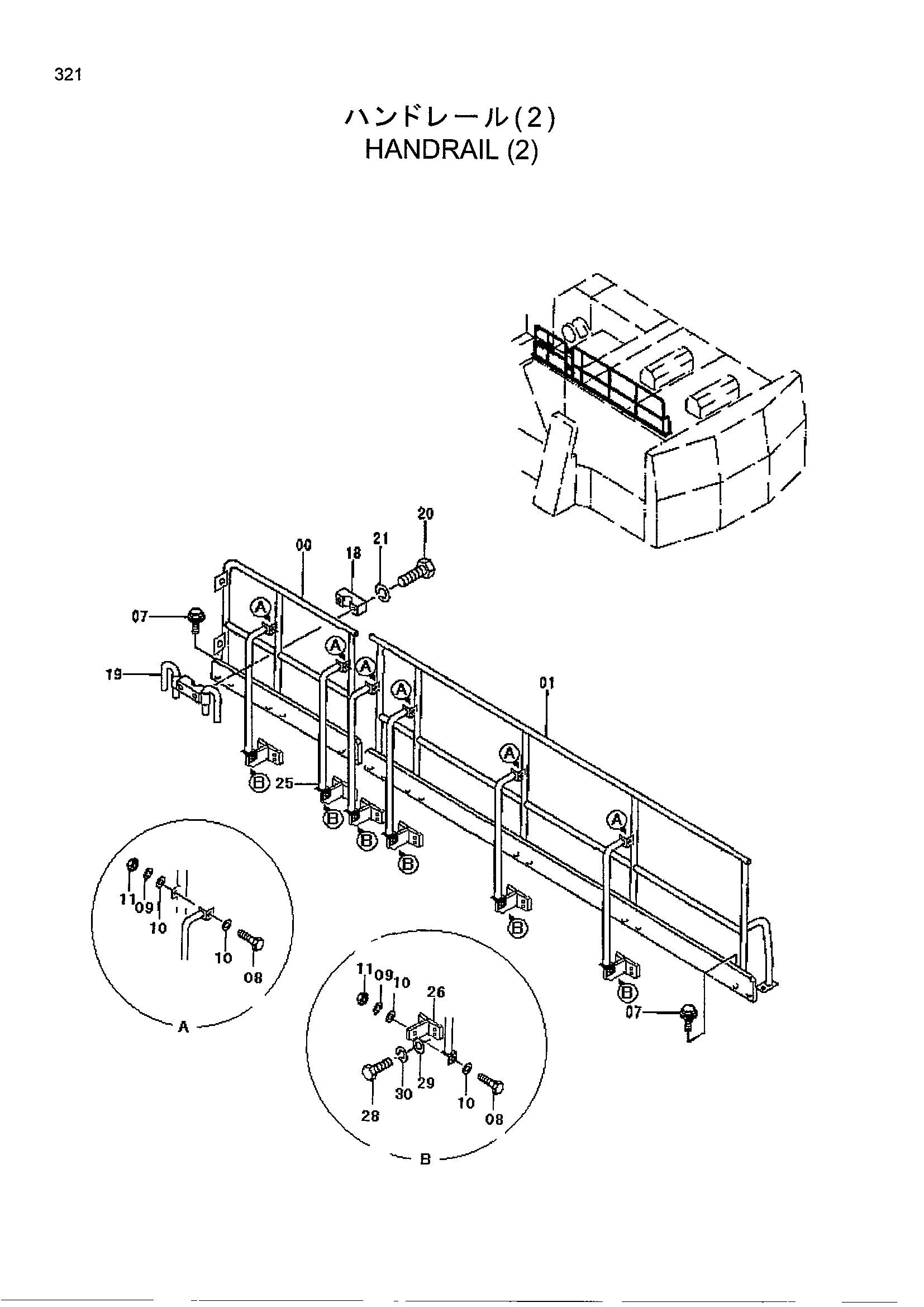

Заводская схема «Поручень (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039633 | Поручень | 1 |
| 01 | 7039635 | Поручень | 1 |
| 07 | J021230 | Болт с шайбой | 16 |
| 08 | J901240 | Болт | 12 |
| 09 | A590912 | Пружинная шайба | 12 |
| 10 | J222012 | Шайба | 24 |
| 11 | J950012 | Гайка | 12 |
| 18 | 4380077 | Хомут | 1 |
| 19 | 8067963 | Хомут | 1 |
| 20 | J901045 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 25 | 9744411 | Трубка | 6 |
| 26 | 9752648 | Кронштейн | 6 |
| 28 | J901434 | Болт | 24 |
| 29 | A590114 | Плоская шайба | 24 |
| 30 | A590914 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
