Топливный радиатор — HITACHI EX1800-3

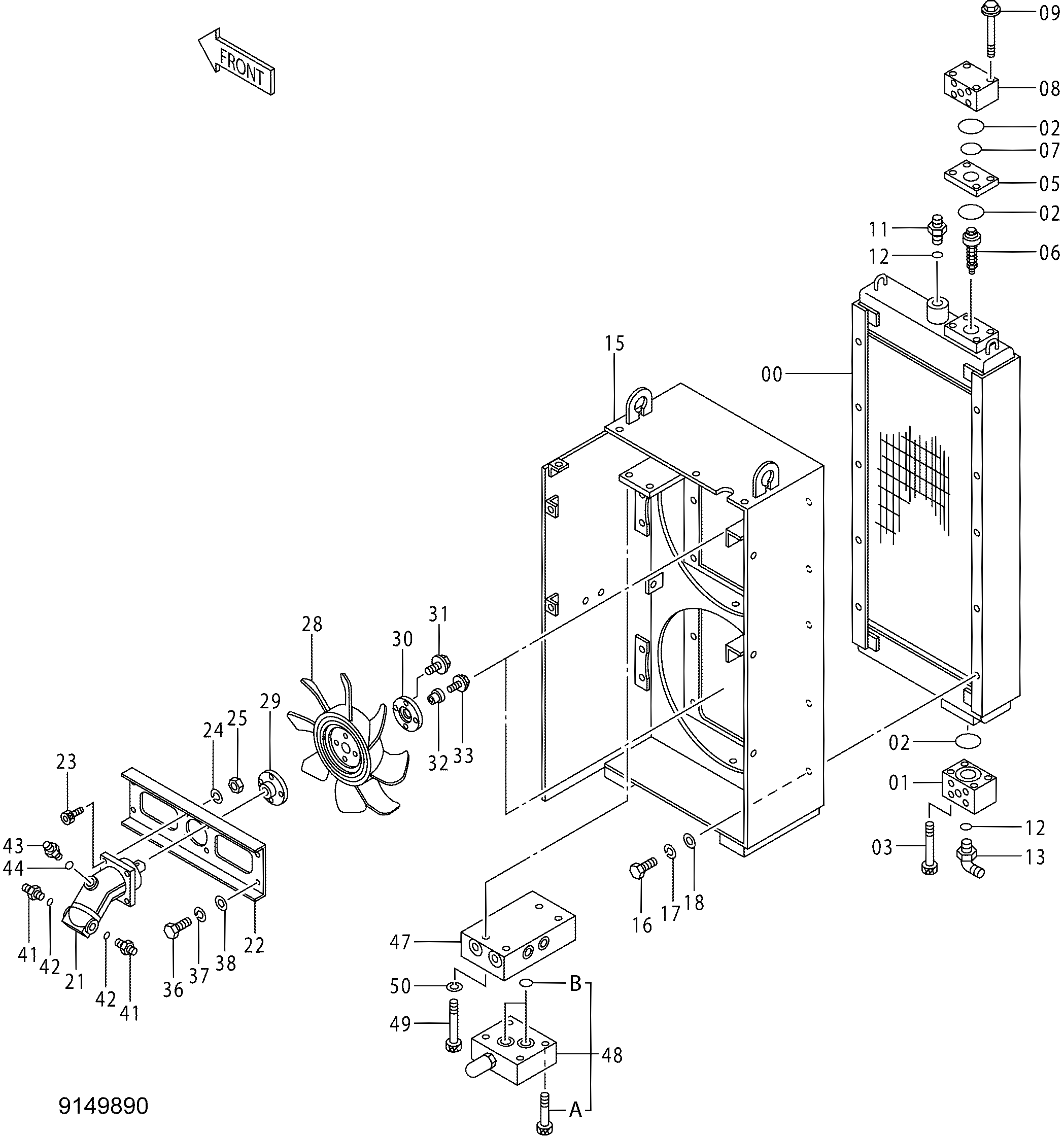

Заводская схема «Топливный радиатор» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4366587	Радиатор	1
01	3075654	Блок	1
02	4153536	Уплотнительное кольцо	3
03	M341071	Болт с внутренним шестигранником	4
05	3075665	Фланец	1
06	4362092	Клапан	1
07	4153122	Уплотнительное кольцо	1
08	3075655	Блок	1
09	J271085	Болт с шайбой	4
09A	J901085	Болт	1
09B	J222010	Шайба	1
11	4042014	Адаптер	1
12	4153108	Уплотнительное кольцо	2
13	4369826	Угловой штуцер	1
15	5005040	Рама	1
16	J901025	Болт	10
17	A590910	Пружинная шайба	10
18	J222010	Шайба	10
21	4361141	Гидромотор	2
22	4368333	Кронштейн	2
23	M340830	Болт с внутренним шестигранником	8
24	A590908	Пружинная шайба	8
25	M500807	Гайка	8
28	4363214	Вентилятор	2
29	4362037	HUB	2
30	4362058	Пластина	2
31	J260825	Болт с шайбой	8
31A	J900825	Болт	1
31B	A590108	Плоская шайба	1
32	4362066	Проставка	2
33	J260620	Болт с шайбой	2
33A	J900620	Болт	1
33B	A590106	Плоская шайба	1
36	J901030	Болт	8
37	A590910	Пружинная шайба	8
38	J222010	Шайба	8
41	4362118	Адаптер	4
42	4509182	Уплотнительное кольцо	4
43	4362140	Адаптер	2
44	4506416	Уплотнительное кольцо	2
47	2039227	Коллектор	1
48	4365717	Клапан	1
48A	M341280	Болт с внутренним шестигранником	4
48B	A811025	Уплотнительное кольцо	2
49	M341090	Болт с внутренним шестигранником	4
50	A590910	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
