Погрузчик детали (гидрораспределитель) — HITACHI EX1800-3

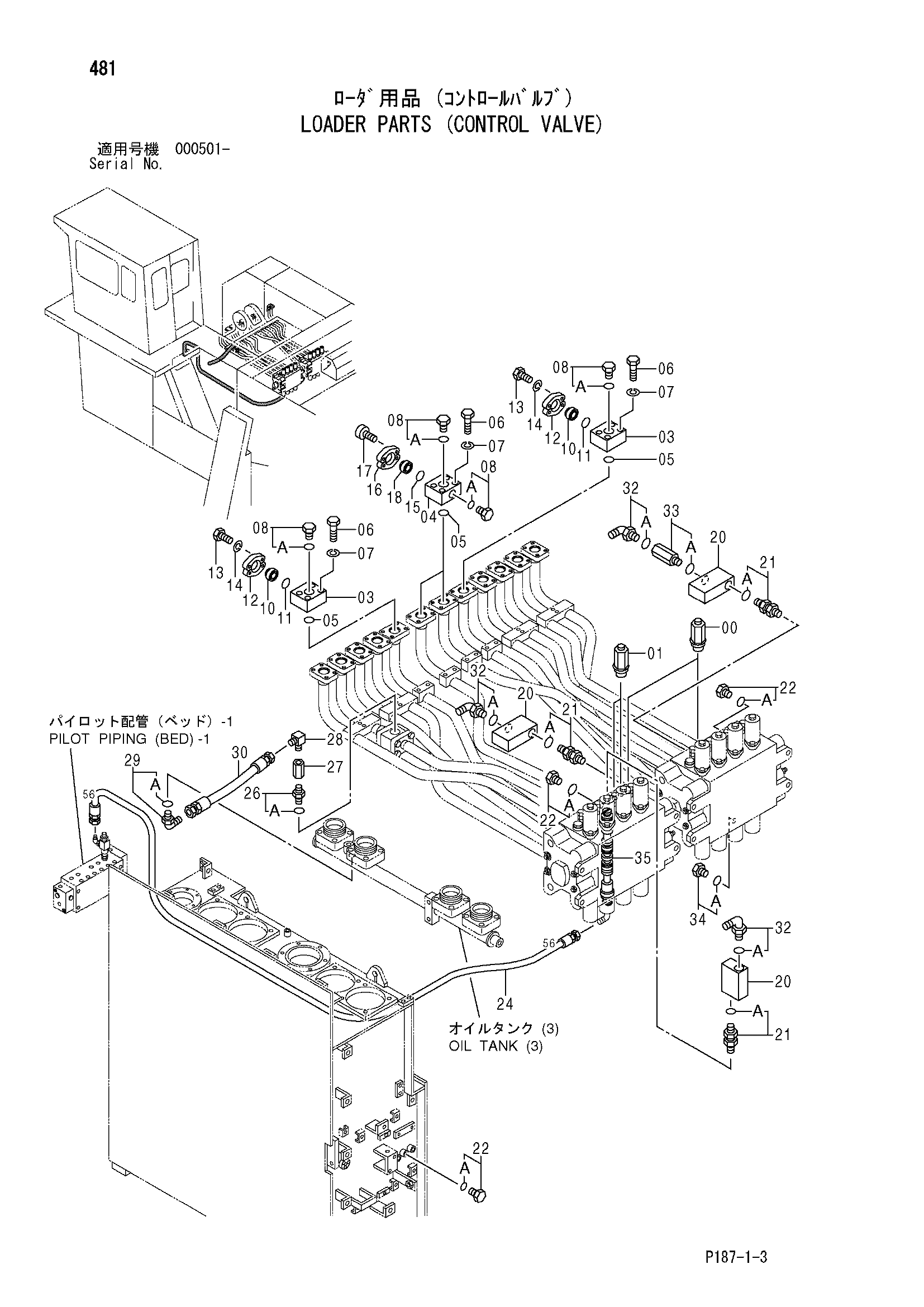

Заводская схема «Погрузчик детали (гидрораспределитель)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4155846 | Предохранительный клапан | 2 |
| 01 | 4216543 | Предохранительный клапан | 2 |
| 03 | 3032849 | Блок | 2 |
| 04 | 3032850 | Блок | 2 |
| 05 | 4510170 | Уплотнительное кольцо | 4 |
| 06 | J912004 | Болт | 16 |
| 07 | A590920 | Пружинная шайба | 16 |
| 08 | 4093624 | Пробка | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4204850 | Крышка | 2 |
| 11 | 4510170 | Уплотнительное кольцо | 2 |
| 12 | 4169565 | Разъёмный фланец | 4 |
| 13 | J912070 | Болт | 8 |
| 14 | A590920 | Пружинная шайба | 8 |
| 15 | 4510169 | Уплотнительное кольцо | 2 |
| 16 | 4075854 | Разъёмный фланец | 4 |
| 17 | M341656 | Болт с внутренним шестигранником | 8 |
| 18 | 4204849 | Крышка | 2 |
| 20 | 4198473 | Клапан регулировочный | 3 |
| 21 | 4198472 | Адаптер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 2 |
| 22 | 4092534 | Пробка | 3 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4368477 | Шланг (56) | 1 |
| 26 | 4184837 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4163096 | Обратный клапан | 1 |
| 28 | 4156475 | Угловой штуцер | 1 |
| 29 | 4156436 | Угловой штуцер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4388642 | Шланг | 1 |
| 32 | 4154671 | Угловой штуцер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4261357 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4092534 | Пробка | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4435655 | Золотник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
