Механизм натяжения трубопроводы (1-2) — HITACHI EX1800-3

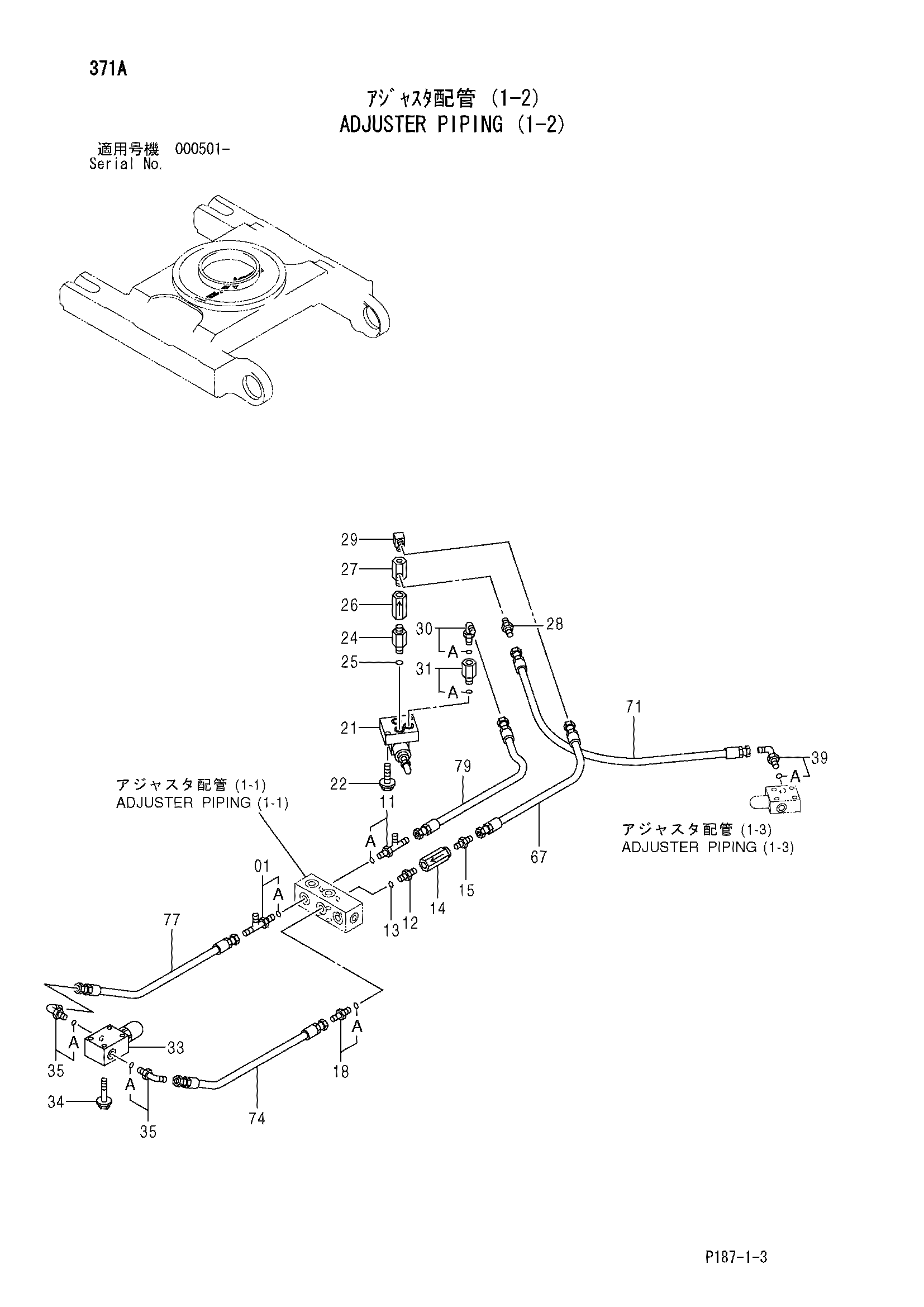

Заводская схема «Механизм натяжения трубопроводы (1-2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4245108 | Тройник | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4296066 | Тройник | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4167972 | Адаптер | 1 |
| 13 | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4186042 | Обратный клапан | 1 |
| 15 | 4221287 | Адаптер | 1 |
| 18 | 4200467 замена: A852123 | Адаптер | 1 |
| 18 | A852123 | Адаптер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4185329 | Клапан | 1 |
| 22 | J010845 | Болт с шайбой | 2 |
| 22 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 24 | 4199332 | Адаптер | 1 |
| 25 | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 9034570 | Обратный клапан | 1 |
| 27 | 4186038 | Адаптер | 1 |
| 28 | 4215648 | Адаптер | 1 |
| 29 | 4154658 | Угловой штуцер | 1 |
| 30 | 4154670 замена: A852322 | Угловой штуцер | 1 |
| 30 | A852322 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4202564 | Адаптер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4194602 | Предохранительный клапан | 1 |
| 34 | J010870 | Болт с шайбой | 4 |
| 34 | J260870 замена: J900870 | Болт с шайбой | 4 |
| 35 | 4154671 замена: A852333 | Угловой штуцер | 2 |
| 35 | A852333 | Угловой штуцер | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4156434 замена: A852323 | Угловой штуцер | 1 |
| 39 | A852323 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4385685 | Шланг | 1 |
| 71 | 4305636 | Шланг | 1 |
| 74 | 4265815 | Шланг | 1 |
| 77 | 4214407 | Шланг | 1 |
| 79 | 4304955 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
