Клапан — HITACHI EX1800-3

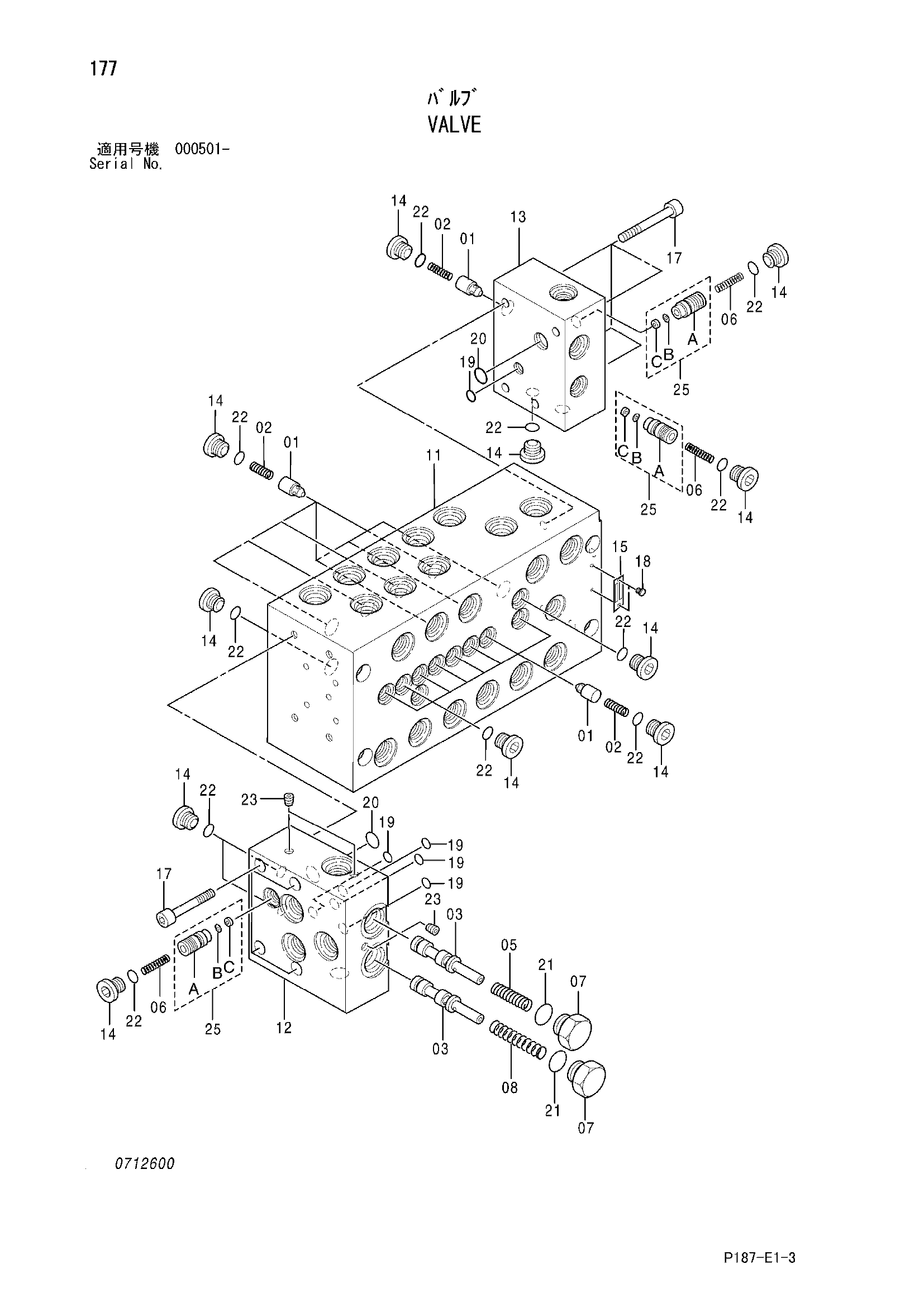

Заводская схема «Клапан» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4365904 | Клапан | 1 | |
| 01 | 0339110 | Плунжер обратный | 16 |
| 02 | 0339111 | Пружина | 16 |
| 03 | 0339104 | Золотник | 2 |
| 05 | 0339106 | Пружина | 1 |
| 06 | 0339107 | Пружина | 3 |
| 11 | 0712601 | Корпус | 1 |
| 12 | 0712602 | Корпус | 1 |
| 13 | 0712603 | Корпус | 1 |
| 14 | 0309804 | Пробка | 24 |
| 15 | 0420504 | Информационная табличка | 1 |
| 17 | 0339113 | Болт | 8 |
| 18 | 0208717 | Приводной винт | 2 |
| 19 | 4506408 | Уплотнительное кольцо | 5 |
| 20 | 4506416 | Уплотнительное кольцо | 2 |
| 21 | 4506418 | Уплотнительное кольцо | 2 |
| 22 | 0228803 | Уплотнительное кольцо | 24 |
| 23 | 0712703 | Пробка | 3 |
| 25 | 0339105 | Золотник в сборе | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
