Гидролинии рабочего оборудования (стрела 11.8m) — HITACHI EX1800-3

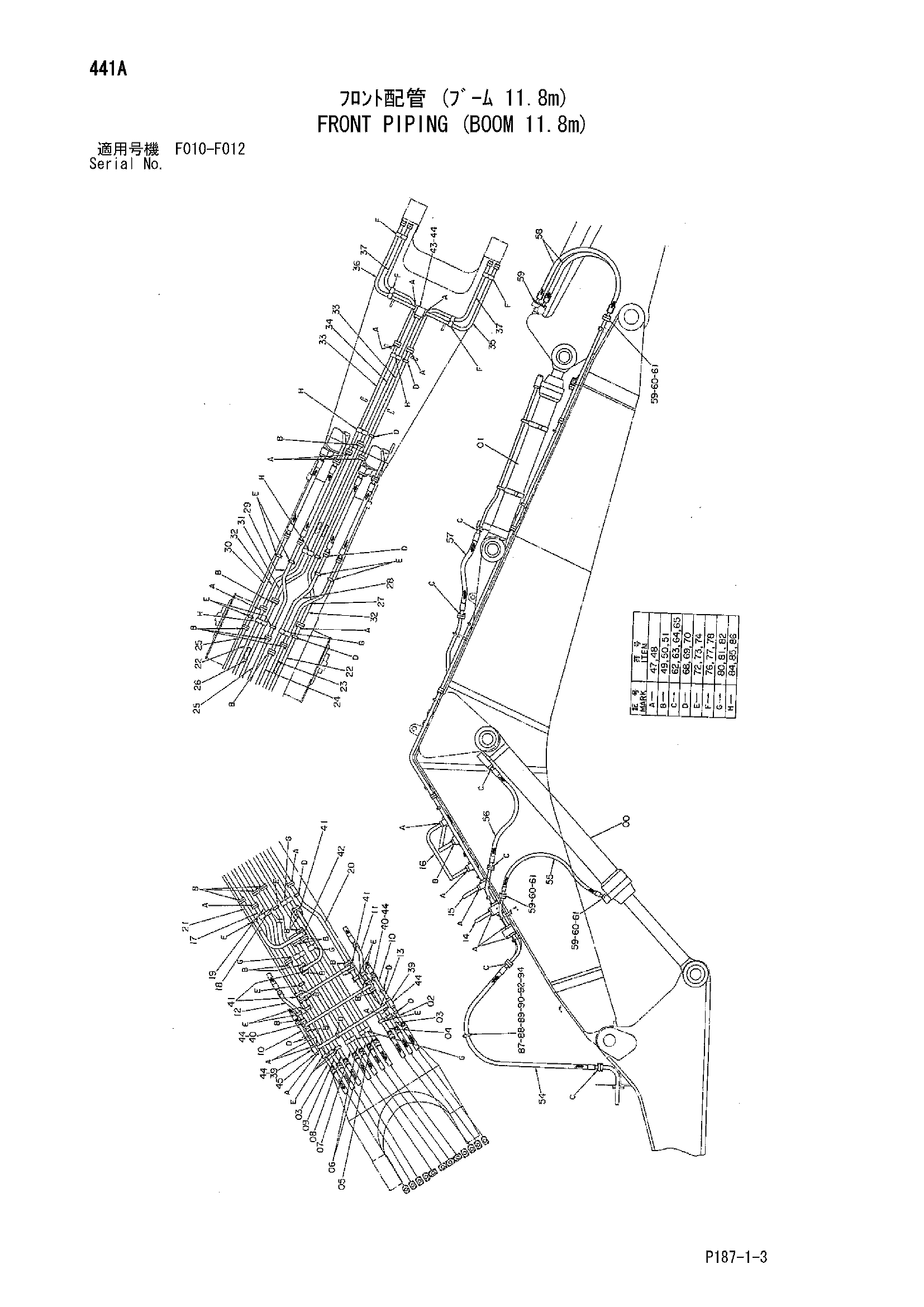

Заводская схема «Гидролинии рабочего оборудования (стрела 11.8m)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4360217	Гидроцилиндр стрелы	2
01	4284470 замена: 4616553	Гидроцилиндр рукояти (для рукоять 4.0M)	2
01	4616553	Гидроцилиндр рукояти (для рукоять 4.0M)	2
01	4337270	Гидроцилиндр рукояти (для рукоять 5.5M)	2
02	8037864	Трубка	1
03	8063452	Трубка	2
04	8063456	Трубка	1
05	8063470	Трубка	1
06	8063455	Трубка	2
07	8063471	Трубка	1
08	8063468	Трубка	1
09	8044312	Трубка	1
10	8057329	Трубка	2
11	8063479	Трубка	1
12	8063486	Трубка	1
13	8057328	Трубка	1
14	8057330	Трубка	1
15	8061348	Трубка	1
16	8061353	Трубка	1
17	8063721	Трубка	1
18	8063473	Трубка	1
19	8063474	Трубка	1
20	8044174	Трубка	1
21	8063472	Трубка	1
22	8067648	Трубка	2
23	8067712	Трубка	1
24	8067640	Трубка	1
25	8067641	Трубка	2
26	8067642	Трубка	1
27	8063481	Трубка	1
28	8063480	Трубка	1
29	8063482	Трубка	1
30	8063483	Трубка	1
31	8063484	Трубка	1
32	8061356	Трубка	2
33	8061357	Трубка	2
34	8063485	Трубка	1
35	8061360	Трубка	1
36	8061362	Трубка	1
37	8061361	Трубка	2
39	4199195	Коллектор	2
40	3037678	Блок	2
41	3039210	Блок	4
42	4199321	Коллектор	1
43	3033046	Блок	1
44	4093624	Пробка	5
45	4091297	Крышка	1
47	4510169	Уплотнительное кольцо	22
48	M341650	Болт с внутренним шестигранником	88
49	4510170	Уплотнительное кольцо	27
50	J912070	Болт	108
51	A590920	Пружинная шайба	108
54	4325451	Шланг	10
55	4349967	Шланг	2
56	4325452	Шланг	2
57	4325453	Шланг	4
58	4347824	Шланг	4
59	4510169	Уплотнительное кольцо	12
60	4075854	Разъёмный фланец	16
61	M341650	Болт с внутренним шестигранником	32
62	4510170	Уплотнительное кольцо	32
63	4169565	Разъёмный фланец	64
64	J912070	Болт	128
65	A590920	Пружинная шайба	128
68	4342723	Хомут трубки	18
69	J901200	Болт	18
70	A590912	Пружинная шайба	18
72	4357265	Хомут трубки	36
73	J901402	Болт	36
74	A590914	Пружинная шайба	36
76	4368932	Хомут трубки	8
77	J901400	Болт	8
78	A590914	Пружинная шайба	8
80	4368931	Хомут трубки	12
81	J901603	Болт	12
82	A590916	Пружинная шайба	12
83	4368933	Хомут трубки	5
84	4216191	Хомут трубки	5
85	J901603	Болт	10
86	A590916	Пружинная шайба	10
87	3075846	Пластина	1
88	4383223	Хомут	8
89	4383224	Хомут	4
90	J901212	Болт	12
92	A590112	Плоская шайба	12
94	449490	Шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
