Аккумулятор крышка — HITACHI EX1800-3

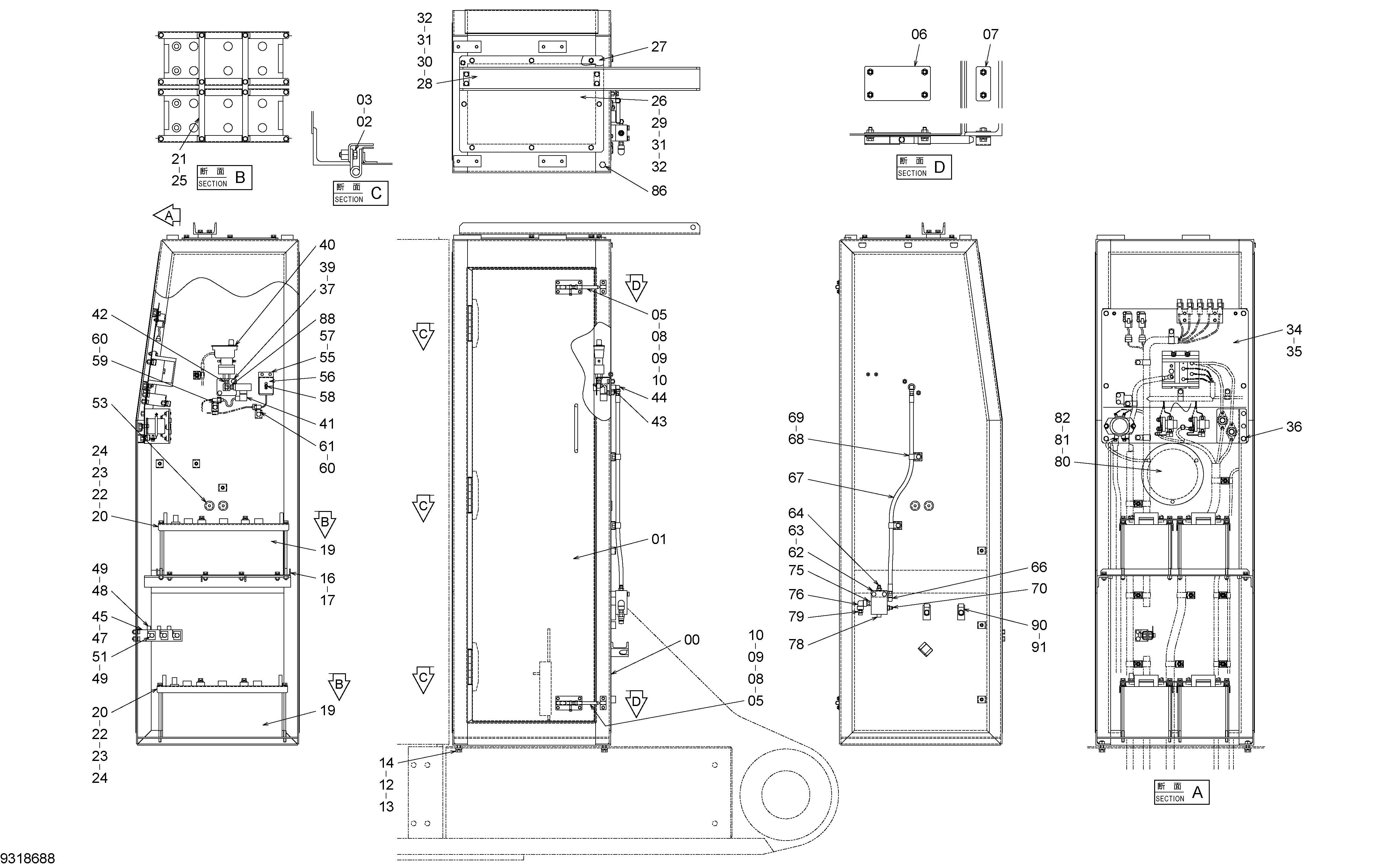

Заводская схема «Аккумулятор крышка» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012150 | Крышка | 1 |
| 01 | 6026244 | Дверь | 1 |
| 02 | 4444363 | Болт | 6 |
| 03 | 4225467 | Пружинная шайба | 6 |
| 05 | 4695359 | Ограничитель | 2 |
| 06 | 9770682 | Кронштейн | 2 |
| 07 | 9770683 | Кронштейн | 2 |
| 08 | 4695373 | Болт | 12 |
| 09 | 4225466 | Пружинная шайба | 12 |
| 10 | 4225472 | Плоская шайба | 12 |
| 12 | A590914 | Пружинная шайба | 8 |
| 13 | 4114404 | Шайба | 8 |
| 14 | J901440 | Болт | 8 |
| 16 | 8068996 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 8 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4192421 | Аккумулятор | 4 |
| 20 | 9753366 | Держатель | 8 |
| 21 | 4450055 | Кронштейн | 4 |
| 22 | 4314067 | Болт | 16 |
| 23 | A590910 | Пружинная шайба | 16 |
| 24 | A590110 | Плоская шайба | 16 |
| 25 | J271020 | Болт с шайбой | 16 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 9768413 | Крышка | 1 |
| 27 | 4422023 | Прокладка | 1 |
| 28 | 4697700 | Кханнел | 1 |
| 29 | 4402074 | Болт | 8 |
| 30 | 4383956 | Болт | 4 |
| 31 | 4225468 | Пружинная шайба | 12 |
| 32 | 4294623 | Плоская шайба | 12 |
| 34 | 9161295 | Реле панель | 1 |
| 35 | J271020 | Болт с шайбой | 6 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J271025 | Болт с шайбой | 1 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 9749412 | Блок | 1 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4351665 | Датчик давления | 1 |
| 41 | 4377537 | Датчик давления | 1 |
| 42 | 4351271 | Адаптер | 1 |
| 43 | 4015427 | Адаптер | 1 |
| 44 | 4154656 | Угловой штуцер | 1 |
| 45 | 9748866 | Кронштейн | 1 |
| 47 | J271025 | Болт с шайбой | 2 |
| 47A | J901025 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4385564 | Кронштейн | 1 |
| 49 | J271020 | Болт с шайбой | 5 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 51 | 4257159 | Кронштейн | 3 |
| 53 | 4088401 | Резиновая втулка | 2 |
| 55 | 4380442 | Кронштейн | 1 |
| 56 | 4379181 | Информационная табличка (смазка) | 1 |
| 57 | J260614 | Болт с шайбой | 2 |
| 57A | J900614 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 58 | 4377351 | Выключатель | 1 |
| 58A | 4405843 | Колпачок резиновый | 1 |
| 59 | 4336875 | Кронштейн | 1 |
| 60 | J271020 | Болт с шайбой | 2 |
| 60A | J901020 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4257159 | Кронштейн | 1 |
| 62 | 4385367 | Блок | 1 |
| 63 | J271070 | Болт с шайбой | 2 |
| 63A | J901070 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | 4154651 | Адаптер | 1 |
| 66 | 4154656 | Угловой штуцер | 1 |
| 67 | 4382647 | Шланг | 1 |
| 68 | 4190273 | Зажим | 2 |
| 69 | J271020 | Болт с шайбой | 2 |
| 69A | J901020 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
| 70 | 4215648 | Адаптер | 1 |
| 75 | 94-1702 | Адаптер | 1 |
| 76 | 94-0616 | Угловой штуцер | 1 |
| 78 | 94-2025 | Пробка | 1 |
| 79 | 94-1302 | Адаптер | 1 |
| 80 | 4370370 | Крышка | 1 |
| 81 | J900816 | Болт | 3 |
| 82 | A590908 | Пружинная шайба | 3 |
| 86 | J901625 | Болт | 1 |
| 88 | 4433976 | Адаптер | 1 |
| 88A | 4433957 | Уплотнительное кольцо | 1 |
| 90 | 4190272 | Зажим | 2 |
| 91 | J271020 | Болт с шайбой | 2 |
| 91A | J901020 | Болт | 1 |
| 91B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
