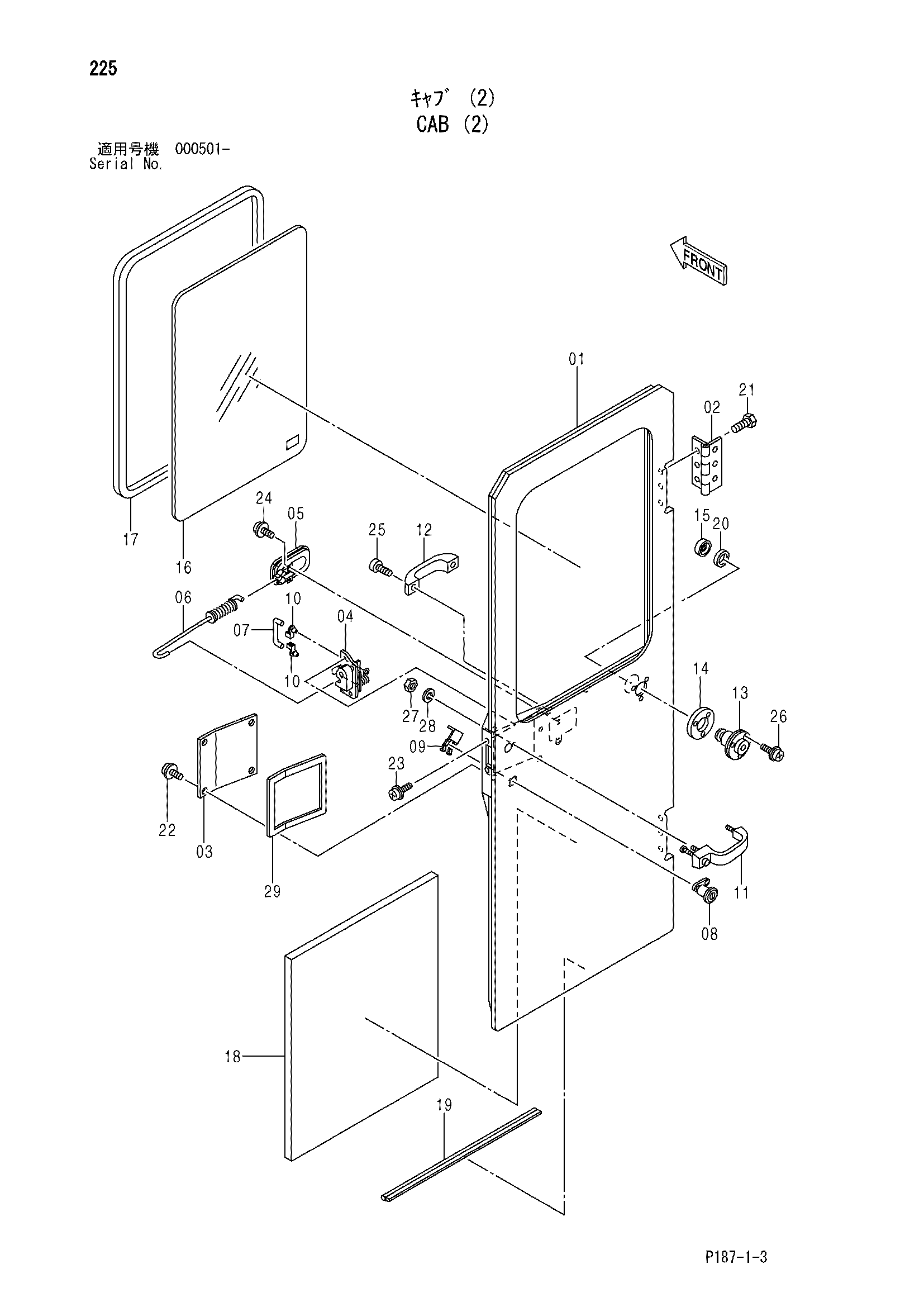

Кабина (2) — HITACHI EX1800-3
Заводская схема «Кабина (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4411809 | Дверь | 1 | |
| 4413200 | Дверь | 1 | |
| 01 | 4411810 | Рама | 1 |
| 01 | 4413201 | Рама | 1 |
| 02 | 4295589 | Петля | 2 |
| 03 | 4411812 | Крышка | 1 |
| 04 | 4411813 | Замок двери | 1 |
| 05 | 4224122 | Рукоятка дверь | 1 |
| 06 | 4411815 | Тяга | 1 |
| 07 | 4411816 | Шток | 1 |
| 08 | 4362135 | Шпонка | 1 |
| 09 | 4341432 | Зажим | 1 |
| 10 | 4372092 | Держатель | 2 |
| 11 | 4341430 | Рукоятка | 1 |
| 12 | 4341460 | Рукоятка | 1 |
| 13 | 4411822 | Защёлка | 1 |
| 14 | 4411823 | Манжета | 1 |
| 15 | 4411824 | Резиновая прокладка | 1 |
| 16 | 4372010 замена: 4411825 | Стекло | 1 |
| 16 | 4411825 | Стекло | 1 |
| 17 | 4372011 | Резиновая прокладка | 1 |
| 18 | 4411826 | Сиденье | 1 |
| 19 | 4411827 | Манжета | 1 |
| 20 | 4411828 | Направляющая | 1 |
| 21 | 4372261 | Болт с шайбой | 6 |
| 22 | J450610 | Винт с шайбой | 4 |
| 23 | J450614 | Винт с шайбой | 3 |
| 24 | J450610 | Винт с шайбой | 2 |
| 25 | M430614 | Винт | 2 |
| 26 | J450520 | Винт с шайбой | 3 |
| 27 | J950008 | Гайка | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 29 | 4411834 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
