Гидробак — HITACHI EX1800-3

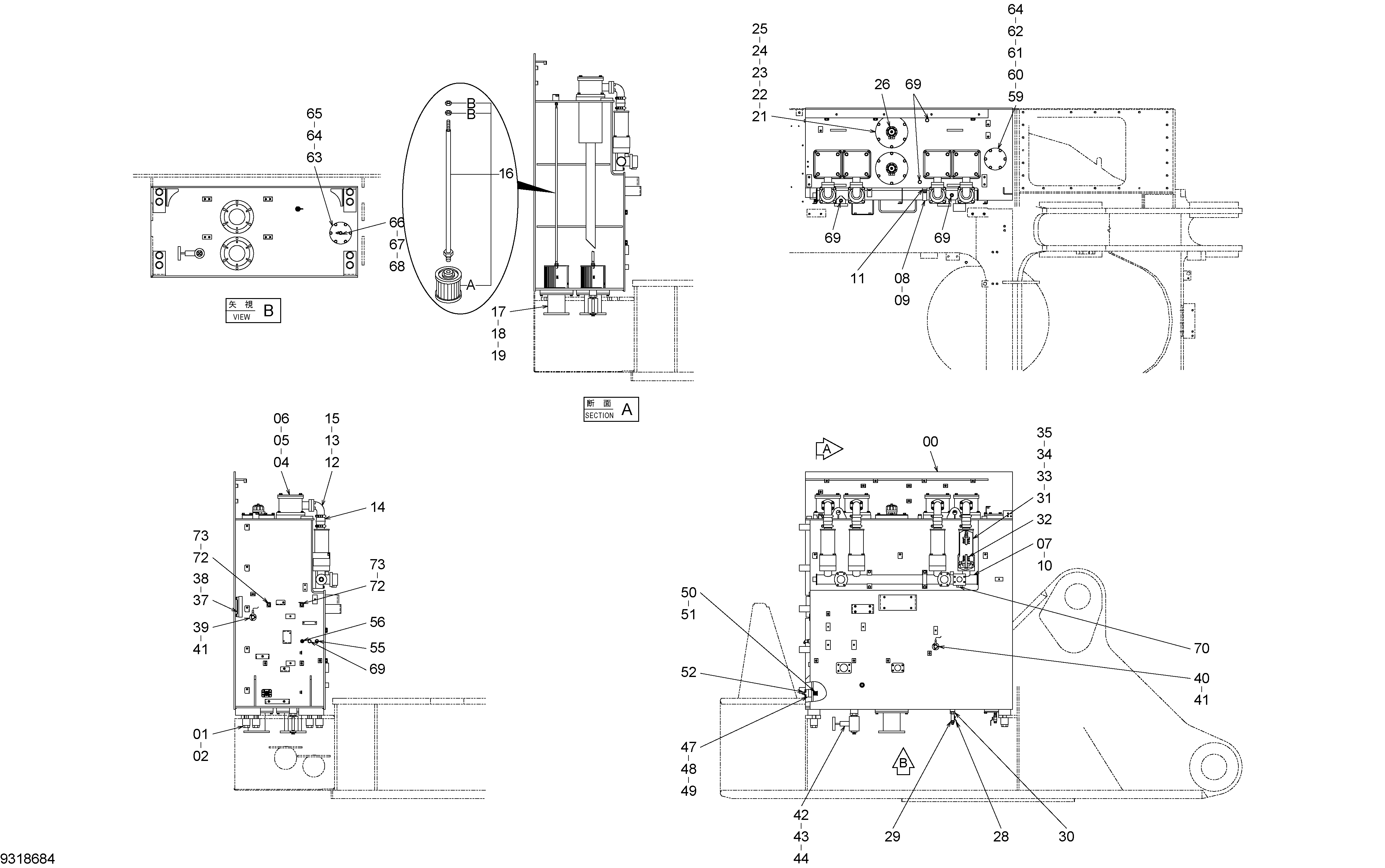

Заводская схема «Гидробак» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005283 | Гидробак | 1 |
| 01 | J833006 | Болт | 8 |
| 02 | 4363507 | Проставка | 8 |
| 04 | 9318685 | Фильтр ф-флов | 4 |
| 05 | 998738 | Уплотнительное кольцо | 4 |
| 06 | J271240 | Болт с шайбой | 16 |
| 06A | J901240 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 7032770 | Трубка | 1 |
| 08 | 4000909 | Хомут трубки | 1 |
| 09 | J271025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271080 | Болт с шайбой | 2 |
| 10A | J901080 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4382619 | Проставка | 1 |
| 12 | 9747940 | Угловой штуцер | 4 |
| 13 | M341236 | Болт с внутренним шестигранником | 16 |
| 14 | 4067833 | Муфта | 4 |
| 14A | 4196261 | Уплотнение кольцо | 2 |
| 15 | 4153538 | Уплотнительное кольцо | 4 |
| 16 | 4355827 | Всасывающий фильтр | 2 |
| 16A | 4358785 | Фильтрующий элемент | 1 |
| 16B | J950010 | Гайка | 2 |
| 17 | 8065266 | Трубка | 2 |
| 18 | 998738 | Уплотнительное кольцо | 2 |
| 19 | J271030 | Болт с шайбой | 12 |
| 19A | J901030 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 8061926 | Крышка | 2 |
| 22 | A811220 | Уплотнительное кольцо | 2 |
| 23 | 4383956 | Болт | 12 |
| 24 | 4225468 | Пружинная шайба | 12 |
| 25 | 4294623 | Плоская шайба | 12 |
| 26 | 4387692 | Сапун | 2 |
| 28 | 94-4028 | Кран | 1 |
| 29 | 4221287 | Адаптер | 1 |
| 30 | 4222089 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 8068372 | Трубка | 4 |
| 32 | 4354148 | Клапан | 4 |
| 33 | 4153549 | Уплотнительное кольцо | 8 |
| 34 | J901201 | Болт | 16 |
| 35 | A590912 | Пружинная шайба | 16 |
| 37 | 8016441 | Указатель уровня | 1 |
| 37A | 4100967 | Болт | 2 |
| 38 | 449558 | Уплотнительная шайба | 4 |
| 39 | 4315415 | Выключатель уровень | 1 |
| 39A | 4141171 | Уплотнительное кольцо | 1 |
| 40 | 4314752 | Выключатель уровень | 1 |
| 40A | 4141171 | Уплотнительное кольцо | 1 |
| 41 | J450512 | Винт с шайбой | 6 |
| 42 | 4367254 | Адаптер | 1 |
| 42A | 4037888 | Уплотнительное кольцо | 1 |
| 43 | 4049927 | Клапан | 1 |
| 44 | 94-2028 | Пробка | 1 |
| 47 | 3074634 | Блок | 1 |
| 48 | 4153535 | Уплотнительное кольцо | 1 |
| 49 | J271035 | Болт с шайбой | 4 |
| 49A | J901035 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4205044 | Фильтр | 1 |
| 51 | 94-1702 | Адаптер | 1 |
| 52 | 4200466 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4190244 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4378052 | Крышка | 1 |
| 60 | 4350628 | Болт | 6 |
| 61 | 4225468 | Пружинная шайба | 6 |
| 62 | 4294623 | Плоская шайба | 6 |
| 63 | 4378053 | Крышка | 1 |
| 64 | 4153554 | Уплотнительное кольцо | 2 |
| 65 | J271025 | Болт с шайбой | 6 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | 4209782 | Шаровой клапан | 1 |
| 67 | 94-1702 | Адаптер | 1 |
| 68 | 447483 | Пробка | 1 |
| 69 | 4092534 | Пробка | 5 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4113926 | Пробка | 1 |
| 70A | 4506429 | Уплотнительное кольцо | 1 |
| 72 | 4257159 | Кронштейн | 2 |
| 73 | J271020 | Болт с шайбой | 2 |
| 73A | J901020 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
