Ковш трубопроводы системы смазки (3.6M рукоять): 2 — HITACHI EX1800-3

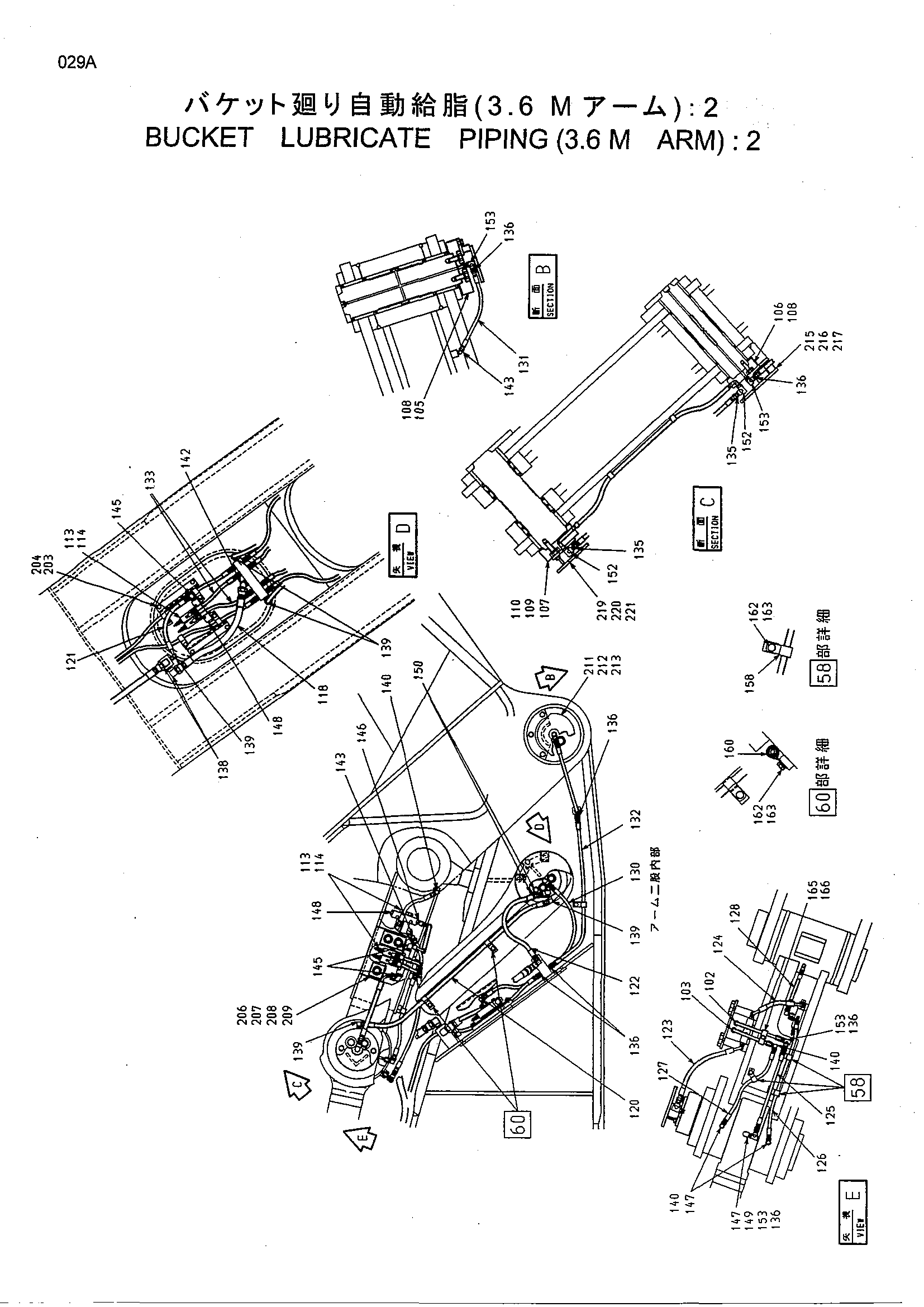

Заводская схема «Ковш трубопроводы системы смазки (3.6M рукоять): 2» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 9756665 | Трубка | 2 |
| 103 | 9756666 | Трубка | 2 |
| 105 | 4454909 | Ограничитель | 2 |
| 106 | 4456715 | Ограничитель | 2 |
| 107 | 4454912 | Ограничитель | 2 |
| 108 | 984338 | Уплотнительное кольцо | 4 |
| 109 | J902060 | Болт | 8 |
| 110 | A590920 | Пружинная шайба | 8 |
| 113 | 4446879 | Клапан | 5 |
| 114 | J010845 | Болт с шайбой | 10 |
| 118 | 4454389 | Шланг | 1 |
| 120 | 4454878 | Шланг | 2 |
| 121 | 4411438 | Шланг | 1 |
| 122 | 4411442 | Шланг | 2 |
| 123 | 4455157 | Шланг | 2 |
| 124 | 4455155 | Шланг | 2 |
| 125 | 4411443 | Шланг | 2 |
| 126 | 4454883 | Шланг | 2 |
| 127 | 4454884 | Шланг | 2 |
| 128 | 4454885 | Шланг | 2 |
| 130 | 4411445 | Шланг | 2 |
| 131 | 4411446 | Шланг | 2 |
| 132 | 4401954 | Шланг | 2 |
| 133 | 4411441 | Шланг | 2 |
| 135 | 4215650 | Адаптер | 4 |
| 136 | 4154651 | Адаптер | 18 |
| 138 | 4156433 | Угловой штуцер | 2 |
| 139 | 4154657 | Угловой штуцер | 7 |
| 140 | 4154656 | Угловой штуцер | 8 |
| 142 | 4190248 | Угловой штуцер | 1 |
| 143 | 4154655 | Угловой штуцер | 4 |
| 145 | A852333 | Угловой штуцер | 5 |
| 145A | 4509180 | Уплотнительное кольцо | 1 |
| 146 | A852133 | Адаптер | 2 |
| 146A | 4509180 | Уплотнительное кольцо | 1 |
| 147 | 4031492 | Адаптер | 6 |
| 148 | 4092534 | Пробка | 3 |
| 148A | 4509180 | Уплотнительное кольцо | 1 |
| 149 | 94-0630 | Угловой штуцер | 2 |
| 150 | 446536 | Пробка | 4 |
| 152 | 4188721 | Соединение свивел | 4 |
| 153 | 4303480 | Соединение свивел | 8 |
| 158 | 4190277 | Зажим | 10 |
| 159 | 4190266 | Зажим | 2 |
| 162 | J901016 | Болт | 16 |
| 163 | A590910 | Пружинная шайба | 16 |
| 165 | 4001156 | Хомут трубки | 2 |
| 166 | J011040 | Болт с шайбой | 2 |
| 203 | 4454903 | Крышка | 1 |
| 204 | J011020 | Болт с шайбой | 4 |
| 206 | 8084213 | Крышка | 1 |
| 207 | 8084214 | Крышка | 1 |
| 208 | J901640 | Болт | 6 |
| 209 | A590916 | Пружинная шайба | 6 |
| 211 | 8084243 | Защитный кожух | 2 |
| 212 | J901435 | Болт | 6 |
| 213 | A590914 | Пружинная шайба | 6 |
| 215 | 8084245 | Защитный кожух | 2 |
| 216 | J901435 | Болт | 6 |
| 217 | A590914 | Пружинная шайба | 6 |
| 219 | 8084244 | Защитный кожух | 2 |
| 220 | J901435 | Болт | 4 |
| 221 | A590914 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
