Аккумулятор крышка (2) <реле панель> — HITACHI EX1800-3

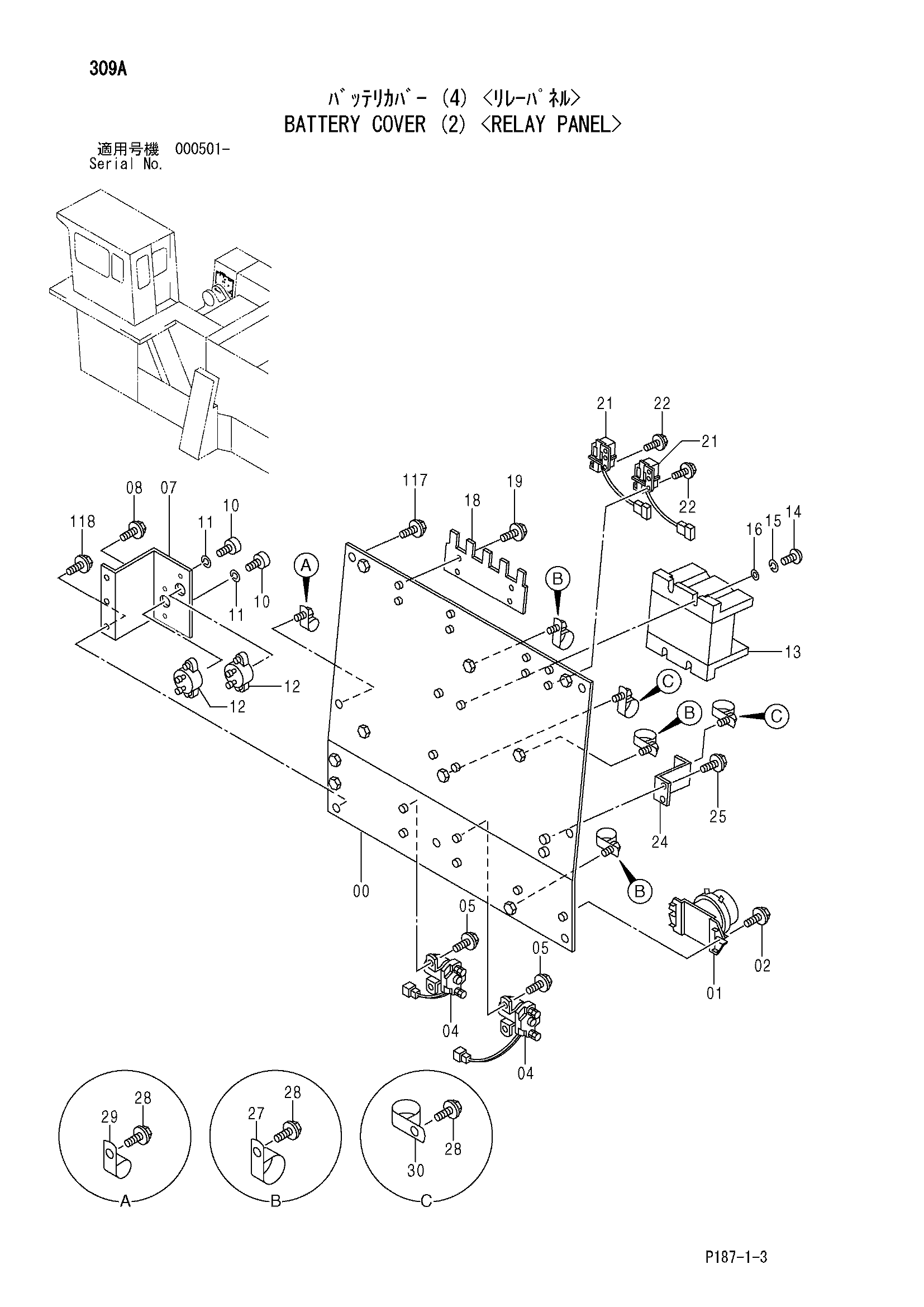

Заводская схема «Аккумулятор крышка (2) <реле панель>» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069016 | Панель | 1 |
| 01 | 4398041 | Реле аккумулятор | 1 |
| 02 | J020825 | Болт с шайбой | 2 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 04 | 4287277 | Реле (стартер) | 2 |
| 05 | J020616 | Болт с шайбой | 4 |
| 05 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 07 | 4369432 | Кронштейн | 1 |
| 08 | J011020 | Болт с шайбой | 2 |
| 08 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 10 | 4221280 | Винт | 4 |
| 11 | A590905 | Пружинная шайба | 4 |
| 12 | 4221047 | Выключатель гидромолот | 2 |
| 13 | 4200383 | Клемма | 1 |
| 14 | M430835 | Винт | 4 |
| 15 | A590908 | Пружинная шайба | 4 |
| 16 | A590108 | Плоская шайба | 4 |
| 18 | 4369397 | Кронштейн | 1 |
| 19 | J020616 | Болт с шайбой | 4 |
| 19 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 21 | 4357037 | Реле | 2 |
| 22 | J020616 | Болт с шайбой | 4 |
| 22 | J260616 замена: J900616 | Болт с шайбой | 4 |
| 24 | 9746642 | Кронштейн | 1 |
| 25 | J011020 | Болт с шайбой | 2 |
| 25 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 27 | 4192035 | Зажим | 3 |
| 28 | J011020 | Болт с шайбой | 6 |
| 28 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 29 | 4190275 | Зажим | 1 |
| 30 | 4190274 | Зажим | 2 |
| 117 | J021020 | Болт с шайбой | 5 |
| 117 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 118 | J021025 | Болт с шайбой | 1 |
| 118 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
