Поручень — HITACHI EX1800-3

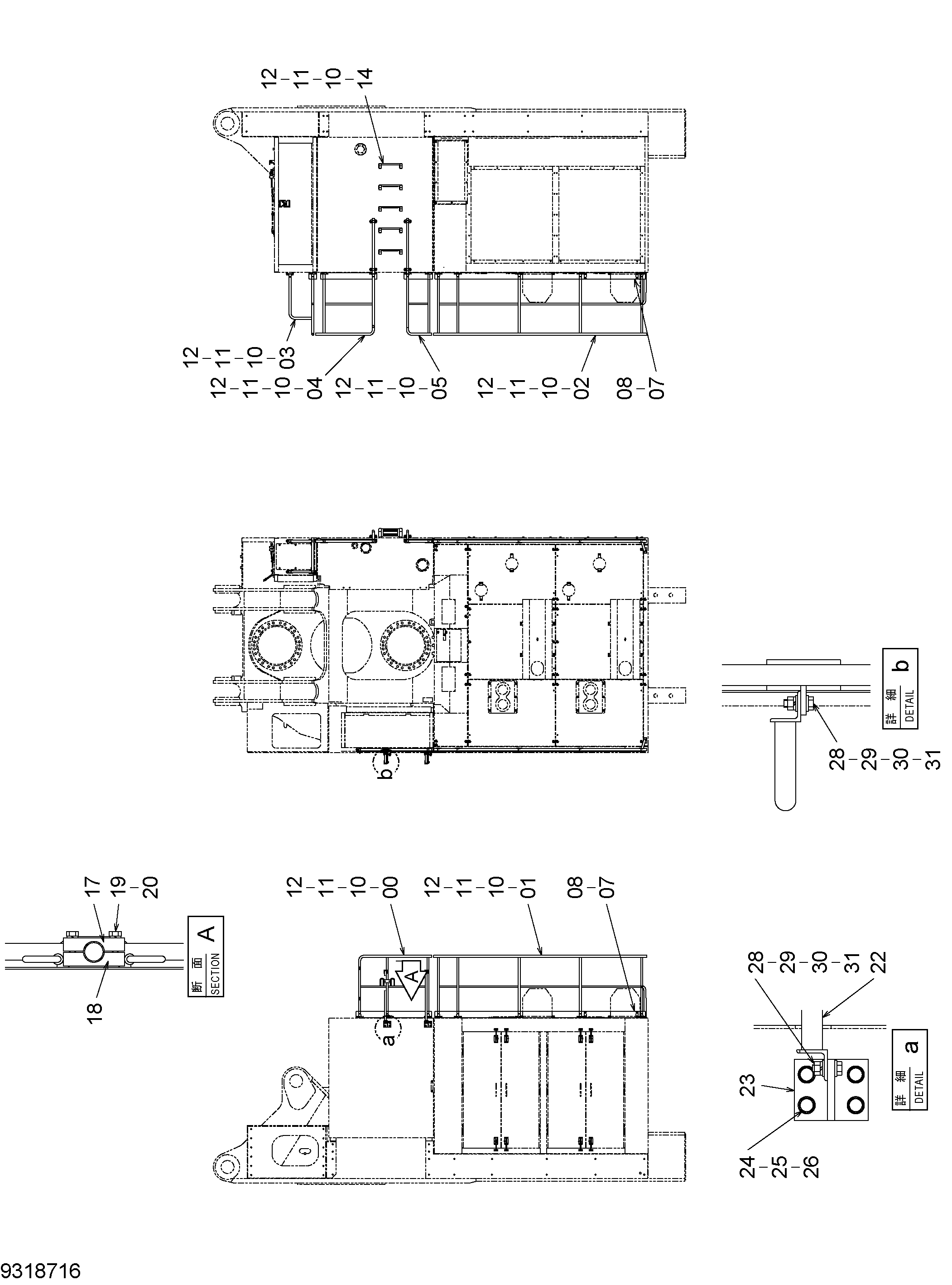

Заводская схема «Поручень» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039633 | Поручень | 1 |
| 01 | 7059725 | Поручень | 1 |
| 02 | 7059726 | Поручень | 1 |
| 03 | 8082586 | Поручень | 1 |
| 04 | 7039634 | Поручень | 1 |
| 05 | 8082584 | Поручень | 1 |
| 07 | 4719076 | Пластина | 2 |
| 08 | J271030 | Болт с шайбой | 8 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4350632 | Болт | 60 |
| 11 | 4298759 | Пружинная шайба | 60 |
| 12 | 4291332 | Плоская шайба | 60 |
| 14 | 2025971 | Ступень | 5 |
| 17 | 4380077 | Хомут | 1 |
| 18 | 8067963 | Хомут | 1 |
| 19 | J901045 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 22 | 9744411 | Трубка | 2 |
| 23 | 9752648 | Кронштейн | 2 |
| 24 | J901435 | Болт | 8 |
| 25 | A590114 | Плоская шайба | 8 |
| 26 | A590914 | Пружинная шайба | 8 |
| 28 | J901240 | Болт | 4 |
| 29 | A590912 | Пружинная шайба | 4 |
| 30 | J222012 | Шайба | 8 |
| 31 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
