Всасывание коллектор (2) — HITACHI EX1800-3

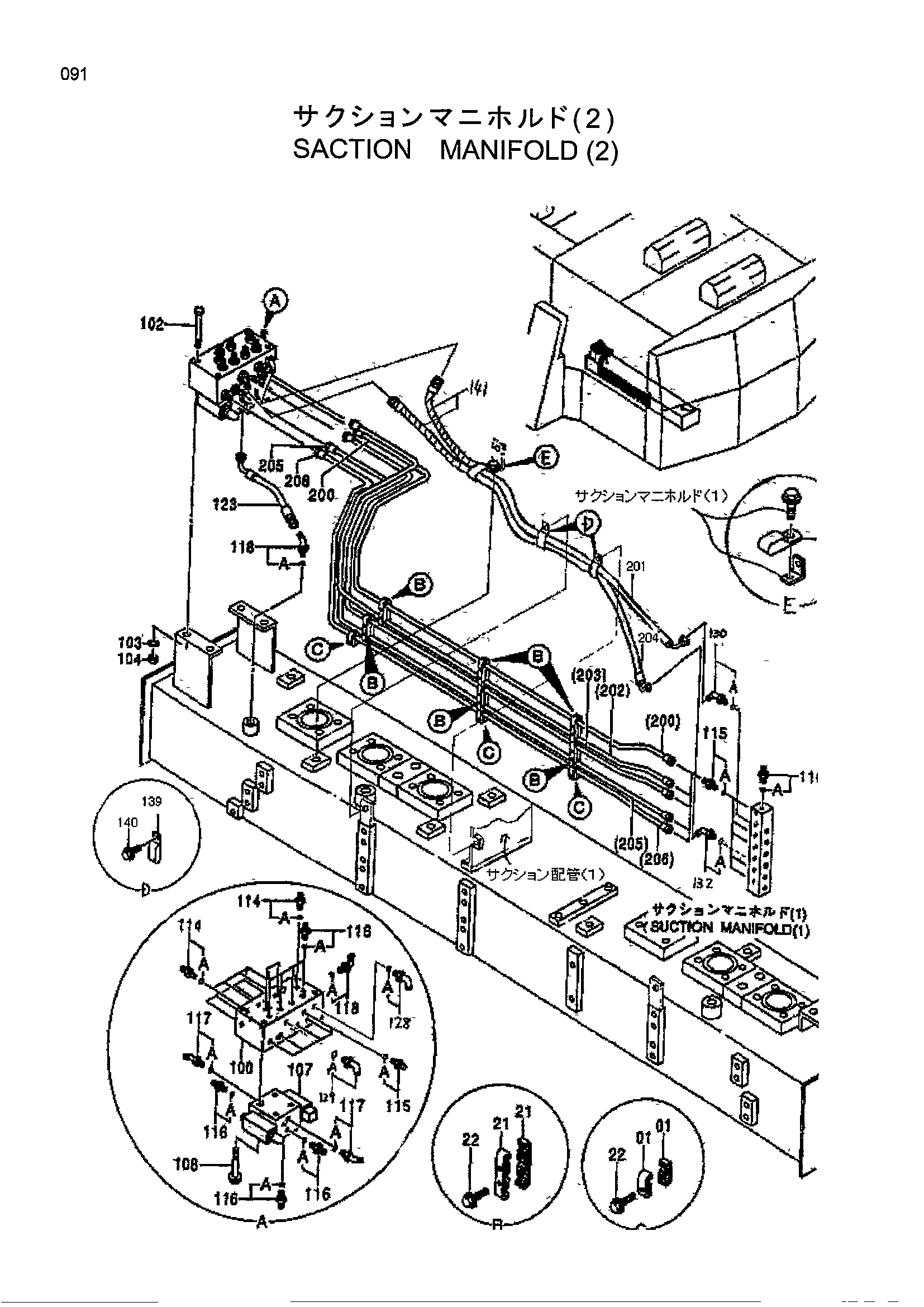

Заводская схема «Всасывание коллектор (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367706 | Хомут | 6 |
| 21 | 4367716 | Хомут | 12 |
| 22 | J010625 | Болт с шайбой | 15 |
| 100 | 2038909 | Коллектор | 1 |
| 102 | J901002 | Болт | 4 |
| 103 | A590910 | Пружинная шайба | 4 |
| 104 | J950010 | Гайка | 4 |
| 107 | 4362303 | Клапан | 1 |
| 108 | J011080 | Болт с шайбой | 4 |
| 114 | 4200466 | Адаптер | 9 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 115 | 4344020 | Адаптер | 10 |
| 115A | 4509180 | Уплотнительное кольцо | 1 |
| 116 | 4200465 | Адаптер | 10 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4193826 | Угловой штуцер | 2 |
| 117A | 957366 | Уплотнительное кольцо | 1 |
| 118 | 4154670 | Угловой штуцер | 2 |
| 118A | 957366 | Уплотнительное кольцо | 1 |
| 123 | 4313239 | Шланг | 1 |
| 128 | A852233 | Угловой штуцер | 1 |
| 129 | A852232 | Угловой штуцер | 1 |
| 130 | A852333 | Угловой штуцер | 1 |
| 132 | A852332 | Угловой штуцер | 1 |
| 139 | 4190282 | Зажим | 3 |
| 140 | J011020 | Болт с шайбой | 2 |
| 141 | 4149557 | Защитный кожух | 1 |
| 200 | 4362872 | Трубка | 1 |
| 201 | 4313346 | Шланг | 1 |
| 202 | 4362874 | Трубка | 1 |
| 203 | 4362875 | Трубка | 1 |
| 204 | 4314569 | Шланг | 1 |
| 205 | 4362877 | Трубка | 1 |
| 206 | 4362878 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
