Лестница (1/2) — HITACHI EX1800-3

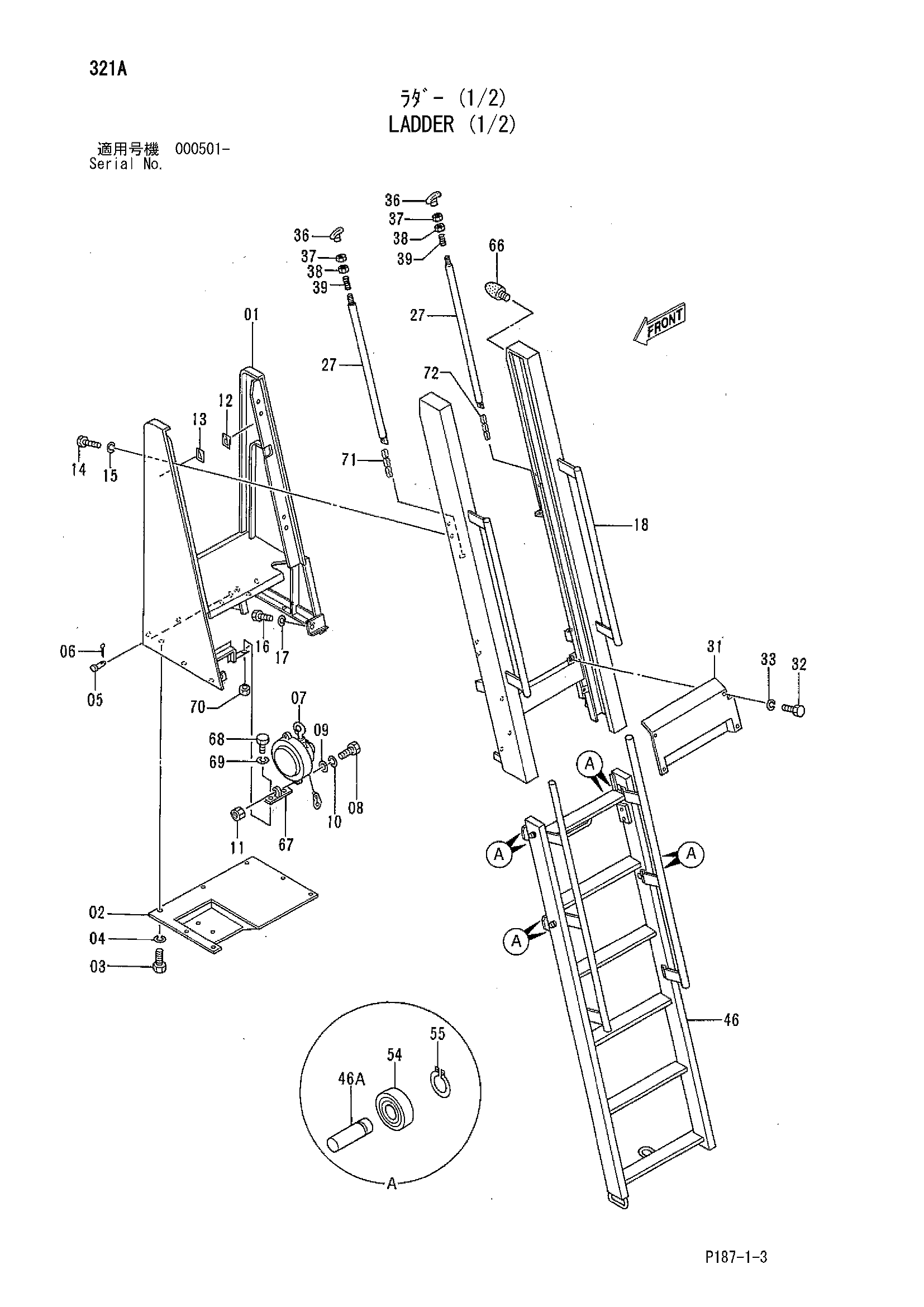

Заводская схема «Лестница (1/2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4365030 замена: 4702579 | Лестница в сборе (1/2) | 1 | |
| 01 | 4414274 | Рама | 1 |
| 02 | 4414275 | Крышка | 1 |
| 03 | J901025 | Болт | 7 |
| 04 | A590910 | Пружинная шайба | 7 |
| 05 | 4209049 | Палец | 1 |
| 06 | A764028 | Шплинт | 1 |
| 07 | 4338979 замена: 4339317 | Баланкер | 1 |
| 07 | 4339317 замена: 4702563 | Баланкер | 1 |
| 08 | J901240 | Болт | 2 |
| 09 | A590112 | Плоская шайба | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J950012 | Гайка | 2 |
| 12 | 4214568 | Информационная табличка | 1 |
| 13 | 4214569 | Информационная табличка | 1 |
| 14 | J901225 | Болт | 8 |
| 15 | A590912 | Пружинная шайба | 8 |
| 16 | J901225 | Болт | 2 |
| 17 | A590912 | Пружинная шайба | 2 |
| 18 | 4214570 | Направляющая лестница | 1 |
| 27 | 4209061 | Шток | 2 |
| 31 | 4214576 | Крышка | 1 |
| 32 | J901020 | Болт | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 36 | 4209055 | Рукоятка | 2 |
| 37 | M500807 | Гайка | 4 |
| 38 | 4209056 | Гайка | 2 |
| 39 | 4406887 | Пружина | 2 |
| 46 | 4414276 замена: 4413749 | Лестница | 1 |
| 46 | 4413749 | Лестница | 1 |
| 46A | 4463977 | Вал | 8 |
| 54 | 4406888 | Шариковый подшипник | 8 |
| 55 | 4406889 | Клипе | 8 |
| 66 | 4311694 | Ограничитель | 1 |
| 67 | 4345805 | Кронштейн | 1 |
| 68 | J901025 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 70 | J950010 | Гайка | 2 |
| 71 | 4406890 | Цепь | 1 |
| 72 | 4414278 | Цепь | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
