Противовес — HITACHI EX1800-3

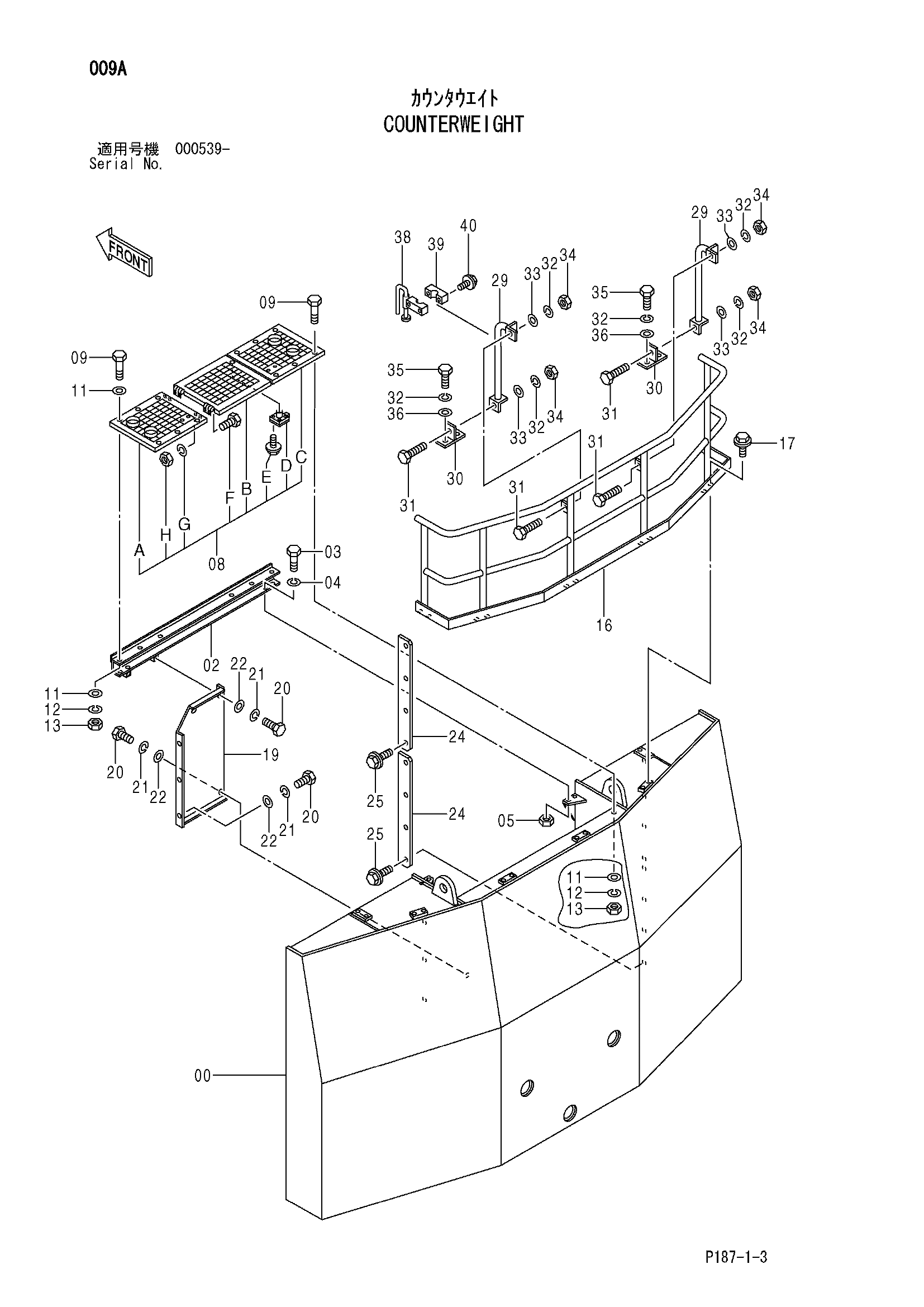

Заводская схема «Противовес» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004254 | Противовес | 1 |
| 02 | 7033181 | Балка | 1 |
| 03 | J901240 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 08 | 9184349 | Крышка | 1 |
| 08A | 7037255 | Крышка | 1 |
| 08B | 7037256 | Крышка | 1 |
| 08C | 7037257 | Крышка | 1 |
| 08D | 4361601 | Замок | 4 |
| 08E | J450516 | Винт с шайбой | 4 |
| 08F | J900816 | Болт | 4 |
| 08G | A590908 | Пружинная шайба | 4 |
| 08H | J950008 | Гайка | 4 |
| 09 | J900850 | Болт | 12 |
| 11 | A590108 | Плоская шайба | 18 |
| 12 | A590908 | Пружинная шайба | 12 |
| 13 | M500807 | Гайка | 12 |
| 16 | 7037193 | Поручень | 1 |
| 16 | 7039637 | Поручень | 1 |
| 17 | J021235 | Болт с шайбой | 12 |
| 17 | J271235 замена: J901235 | Болт с шайбой | 12 |
| 19 | 2041052 | Крышка | 1 |
| 20 | J901022 замена: J901025 | Болт | 6 |
| 20 | J901025 | Болт | 6 |
| 21 | A590910 | Пружинная шайба | 6 |
| 22 | J217083 | Шайба | 6 |
| 24 | 9748873 | Крышка | 2 |
| 25 | J021025 | Болт с шайбой | 8 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 8 |
| 29 | 9744411 | Трубка | 2 |
| 30 | 9752241 | Кронштейн | 2 |
| 31 | J901240 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 8 |
| 33 | J222012 | Шайба | 8 |
| 34 | J950012 | Гайка | 4 |
| 35 | J901230 | Болт | 4 |
| 36 | A590112 | Плоская шайба | 4 |
| 38 | 8077833 | Хомут | 1 |
| 39 | 4380077 | Хомут | 1 |
| 40 | J011045 | Болт с шайбой | 2 |
| 40 | J271045 замена: J901045 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
