Воздушный фильтр опора — HITACHI EX1800-3

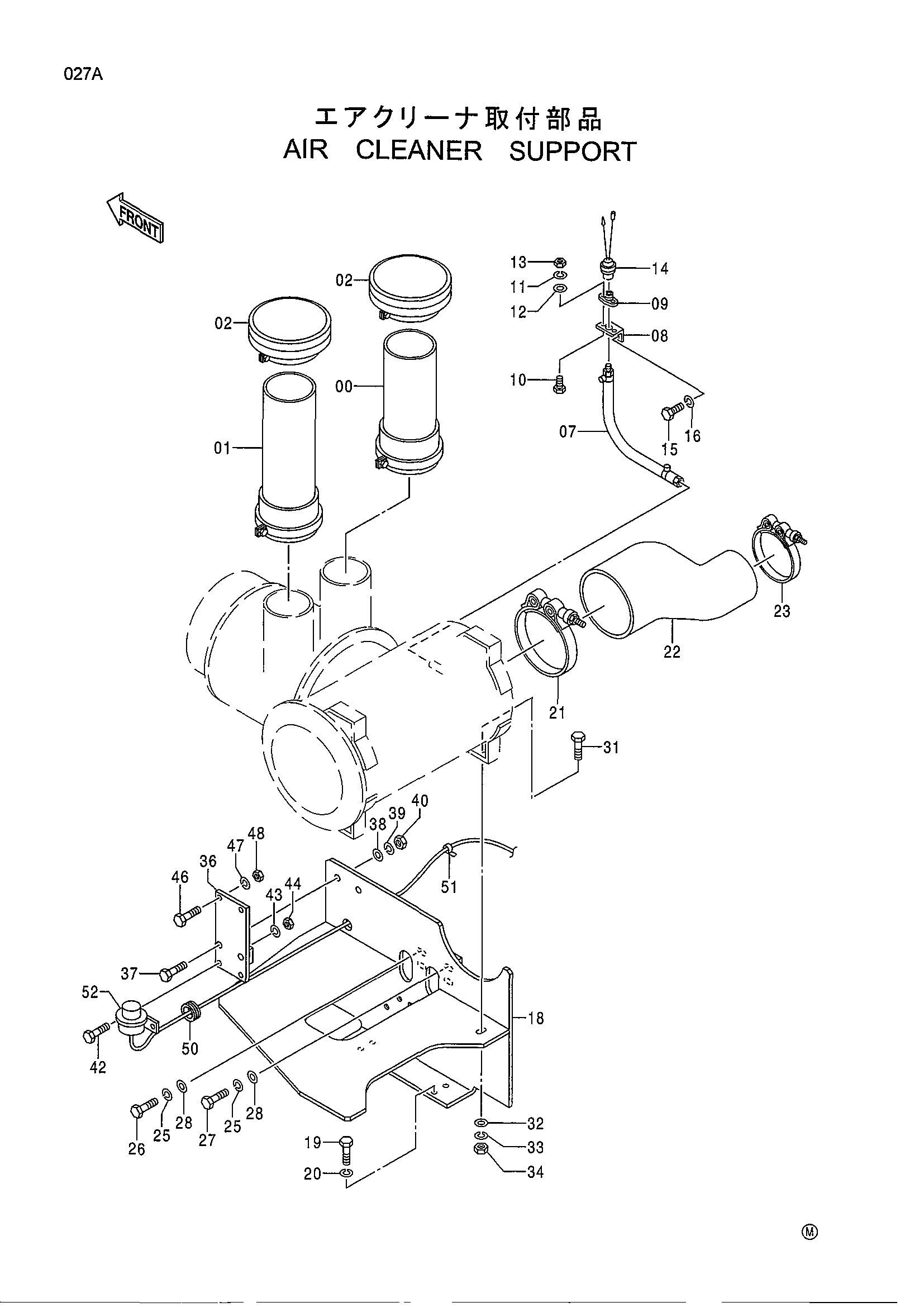

Заводская схема «Воздушный фильтр опора» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4266019 | Удлинитель | 1 |
| 01 | 4266020 | Удлинитель | 1 |
| 02 | 4085785 | Колпачок | 2 |
| 07 | 4360352 | Соединение | 1 |
| 08 | 4192813 | Кронштейн | 1 |
| 09 | 4205425 | Фланец | 1 |
| 10 | J900620 | Болт | 2 |
| 11 | A590906 | Пружинная шайба | 2 |
| 12 | A590106 | Плоская шайба | 2 |
| 13 | M500605 | Гайка | 2 |
| 14 | 4224238 | Индикатор | 1 |
| 15 | J901025 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 18 | 6016294 | Кронштейн | 1 |
| 19 | 19H1741 | Болт | 4 |
| 20 | J21384 | Пружинная шайба | 4 |
| 21 | 4282501 | Хомут шланга | 1 |
| 22 | 3075556 | Воздушный шланг | 1 |
| 23 | 4282494 | Хомут шланга | 1 |
| 25 | J21384 | Пружинная шайба | 4 |
| 26 | 19H1777 | Болт | 2 |
| 27 | 19H1805 | Болт | 2 |
| 28 | J222014 | Шайба | 4 |
| 31 | J901030 | Болт | 4 |
| 32 | A590110 | Плоская шайба | 4 |
| 33 | A590910 | Пружинная шайба | 4 |
| 34 | J950010 | Гайка | 4 |
| 36 | 9725979 | Кронштейн | 1 |
| 37 | J901245 | Болт | 2 |
| 38 | A590112 | Плоская шайба | 2 |
| 39 | A590912 | Пружинная шайба | 2 |
| 40 | J950012 | Гайка | 2 |
| 42 | J900616 | Болт | 2 |
| 43 | A590906 | Пружинная шайба | 2 |
| 44 | M500605 | Гайка | 2 |
| 46 | J900820 | Болт | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 48 | M500807 | Гайка | 2 |
| 50 | 4279257 | Резиновая втулка | 1 |
| 51 | 4190260 | Зажим | 1 |
| 52 | 4394701 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
