Поручень (1) — HITACHI EX1800-3

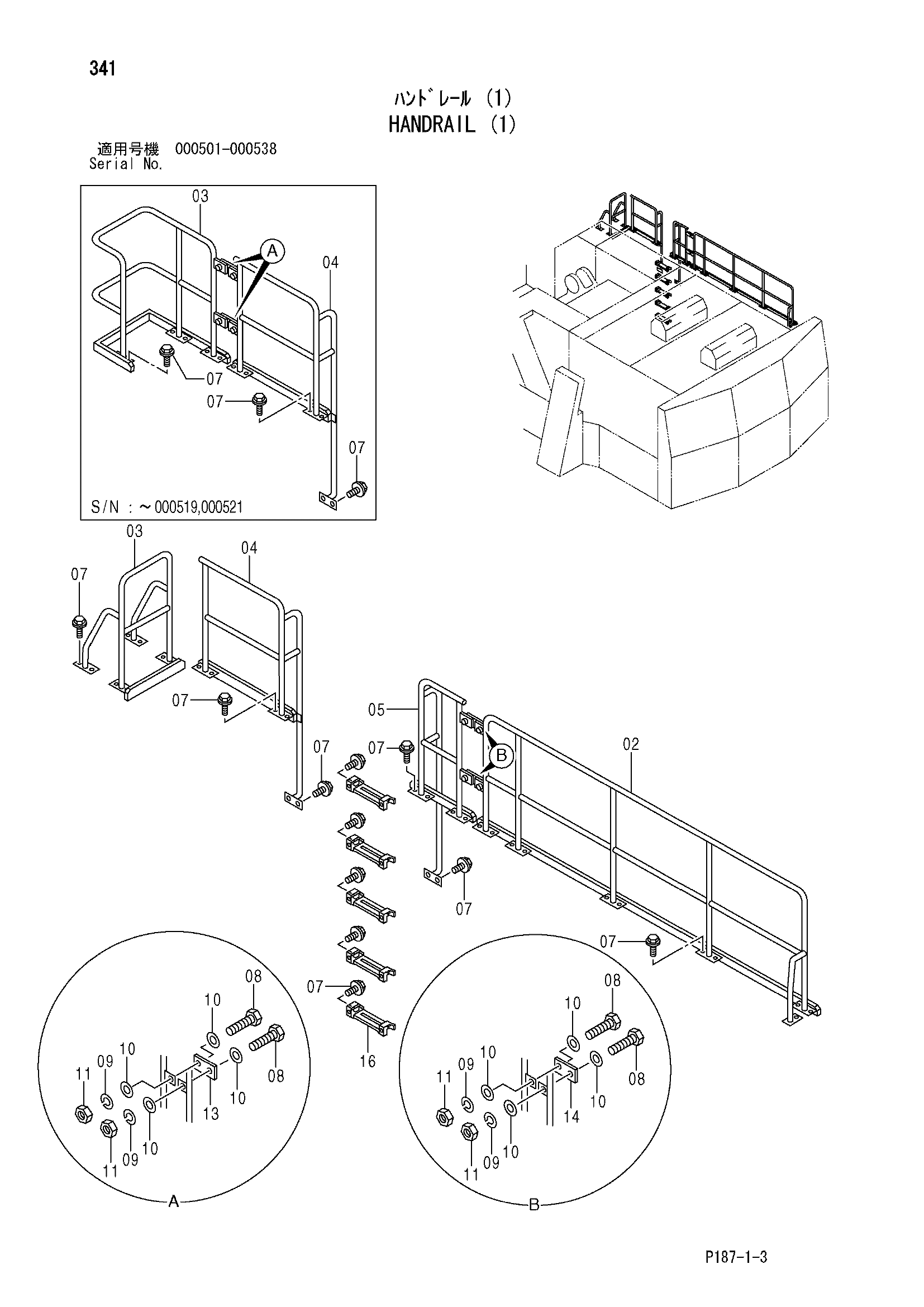

Заводская схема «Поручень (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7031740 | Поручень | 1 |
| 03 | 8069132 | Поручень | 1 |
| 03 | 8076206 | Поручень | 1 |
| 04 | 8065419 | Поручень | 1 |
| 05 | 8065413 | Поручень | 1 |
| 07 | J021230 | Болт с шайбой | 42 |
| 07 | J271230 замена: J901230 | Болт с шайбой | 42 |
| 08 | J901240 | Болт | 8 |
| 08 | J901240 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 8 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | J222012 | Шайба | 16 |
| 10 | J222012 | Шайба | 8 |
| 11 | J950012 | Гайка | 8 |
| 11 | J950012 | Гайка | 4 |
| 13 | 4370007 | Пластина | 2 |
| 14 | 4364672 | Пластина | 2 |
| 16 | 2025971 | Ступень | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
