Гидробак детали (1) — HITACHI EX1800-3

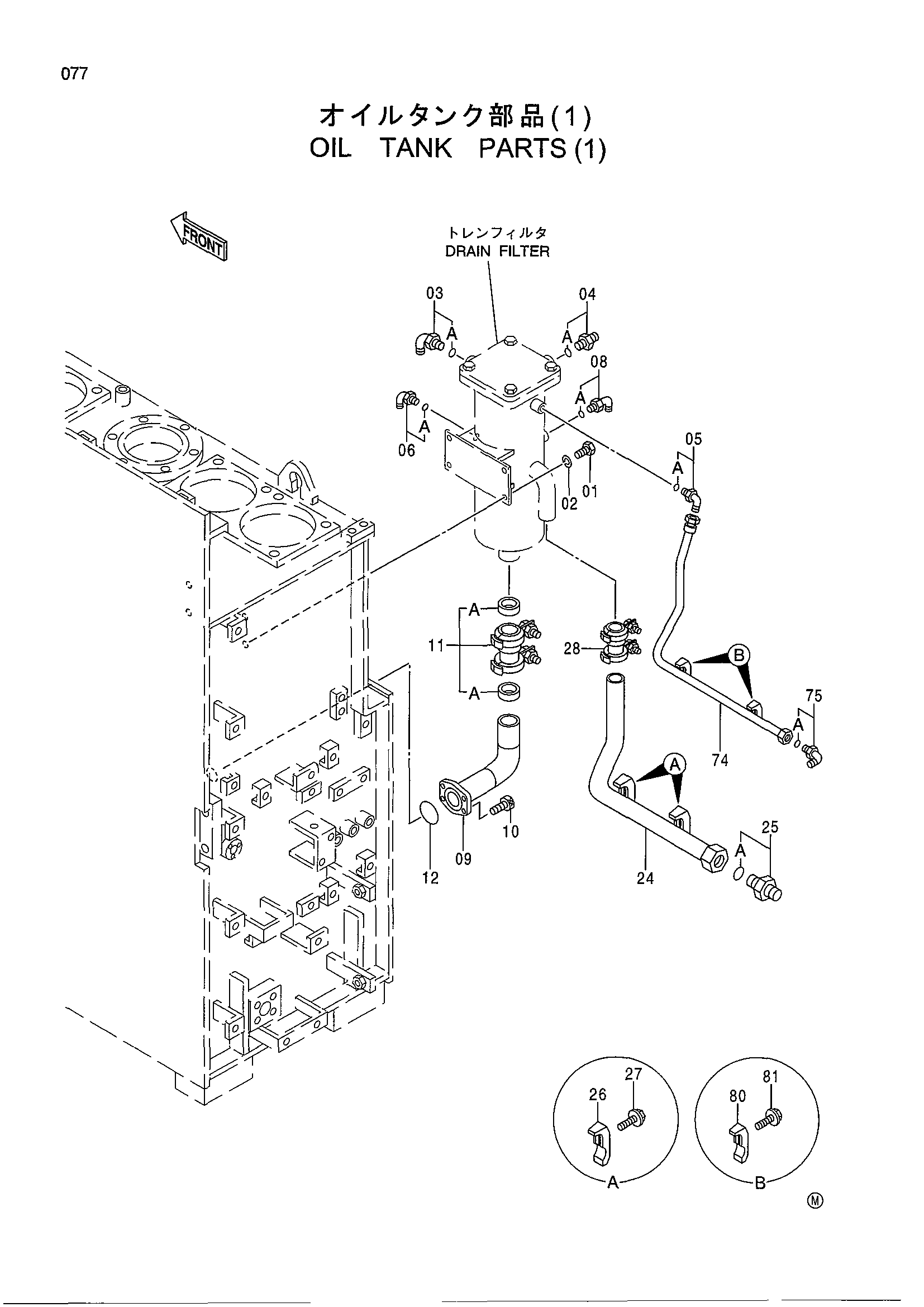

Заводская схема «Гидробак детали (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901435 | Болт | 4 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | 4156436 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4250084 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4154670 | Угловой штуцер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154672 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8065082 | Трубка | 1 |
| 10 | M341236 | Болт с внутренним шестигранником | 4 |
| 11 | 4067833 | Муфта | 1 |
| 11A | 4196261 | Уплотнение | 2 |
| 12 | 4153538 | Уплотнительное кольцо | 1 |
| 24 | 8065083 | Трубка | 1 |
| 25 | 4250083 | Адаптер | 1 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | 4053698 | Хомут трубки | 2 |
| 27 | J011265 | Болт с шайбой | 2 |
| 28 | 4069801 | Муфта | 1 |
| 74 | 8067892 | Трубка | 1 |
| 75 | 4154672 | Угловой штуцер | 1 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
| 80 | 4053594 | Хомут трубки | 2 |
| 81 | J011045 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
