Пилотные гидролинии (гидрораспределитель) -4 — HITACHI EX1800-3

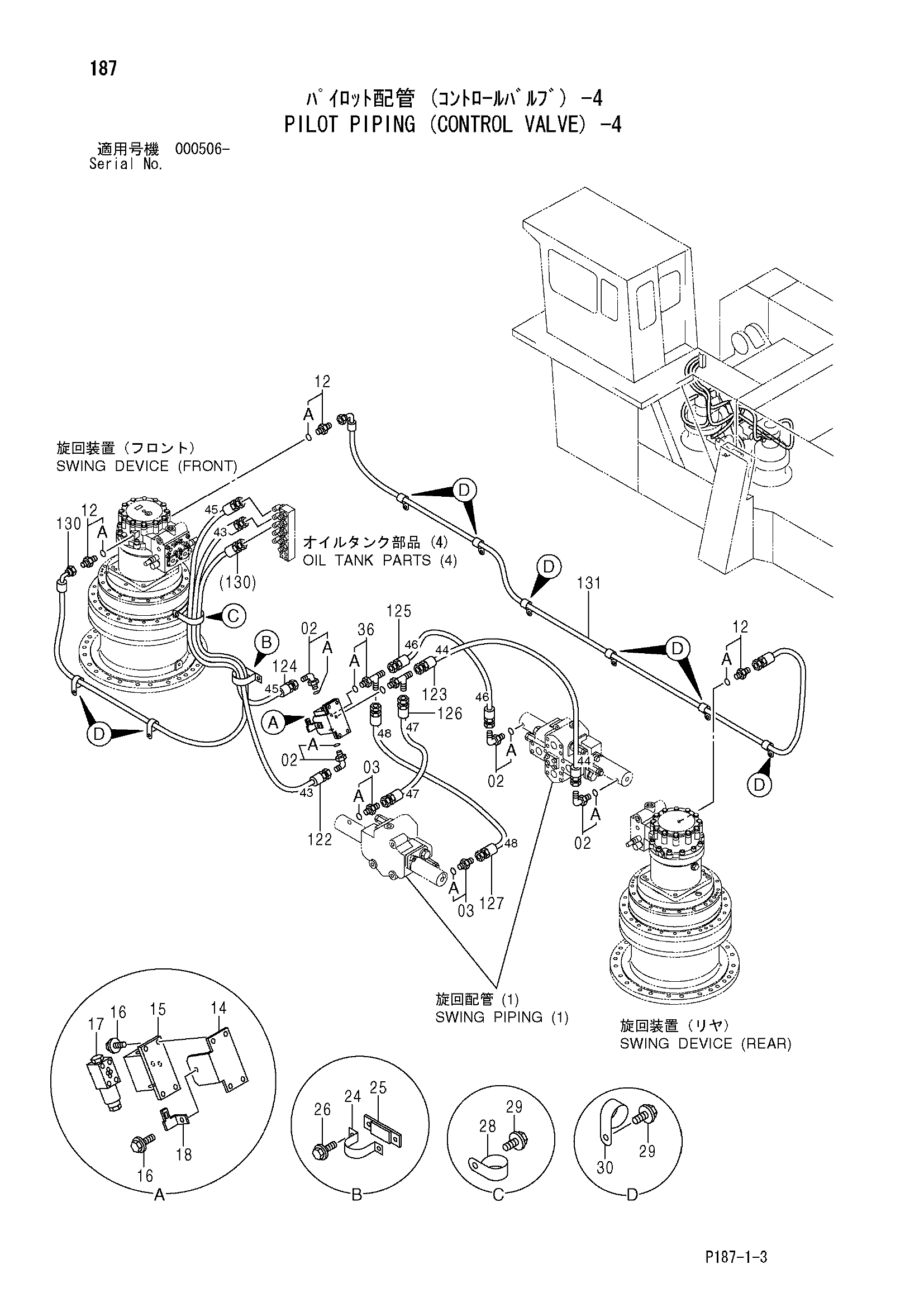

Заводская схема «Пилотные гидролинии (гидрораспределитель) -4» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154671 | Угловой штуцер | 5 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 3 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9748018 | Кронштейн | 1 |
| 15 | 8065675 | Блок | 1 |
| 16 | J011025 | Болт с шайбой | 5 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 17 | 4367260 замена: 4725421 | Электромагнитный клапан | 1 |
| 17 | 4725421 | Электромагнитный клапан | 1 |
| 18 | 4336875 | Кронштейн | 1 |
| 24 | 4089557 | Хомут | 1 |
| 25 | 4187112 | Хомут | 1 |
| 26 | J011025 | Болт с шайбой | 2 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 28 | 4193848 | Зажим | 1 |
| 29 | J021025 | Болт с шайбой | 9 |
| 29 | J271025 замена: J901025 | Болт с шайбой | 9 |
| 30 | 4190275 | Зажим | 8 |
| 36 | 4225403 | Тройник | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 122 | 4348468 | Шланг (43) | 1 |
| 123 | 4368447 | Шланг (44) | 1 |
| 124 | 4368457 | Шланг (45) | 1 |
| 125 | 4400440 | Шланг (46) | 1 |
| 126 | 4400439 | Шланг (47) | 1 |
| 127 | 4400438 | Шланг (48) | 1 |
| 130 | 4313272 | Шланг | 1 |
| 131 | 4313271 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
