Кабина платформа (2) — HITACHI EX1800-3

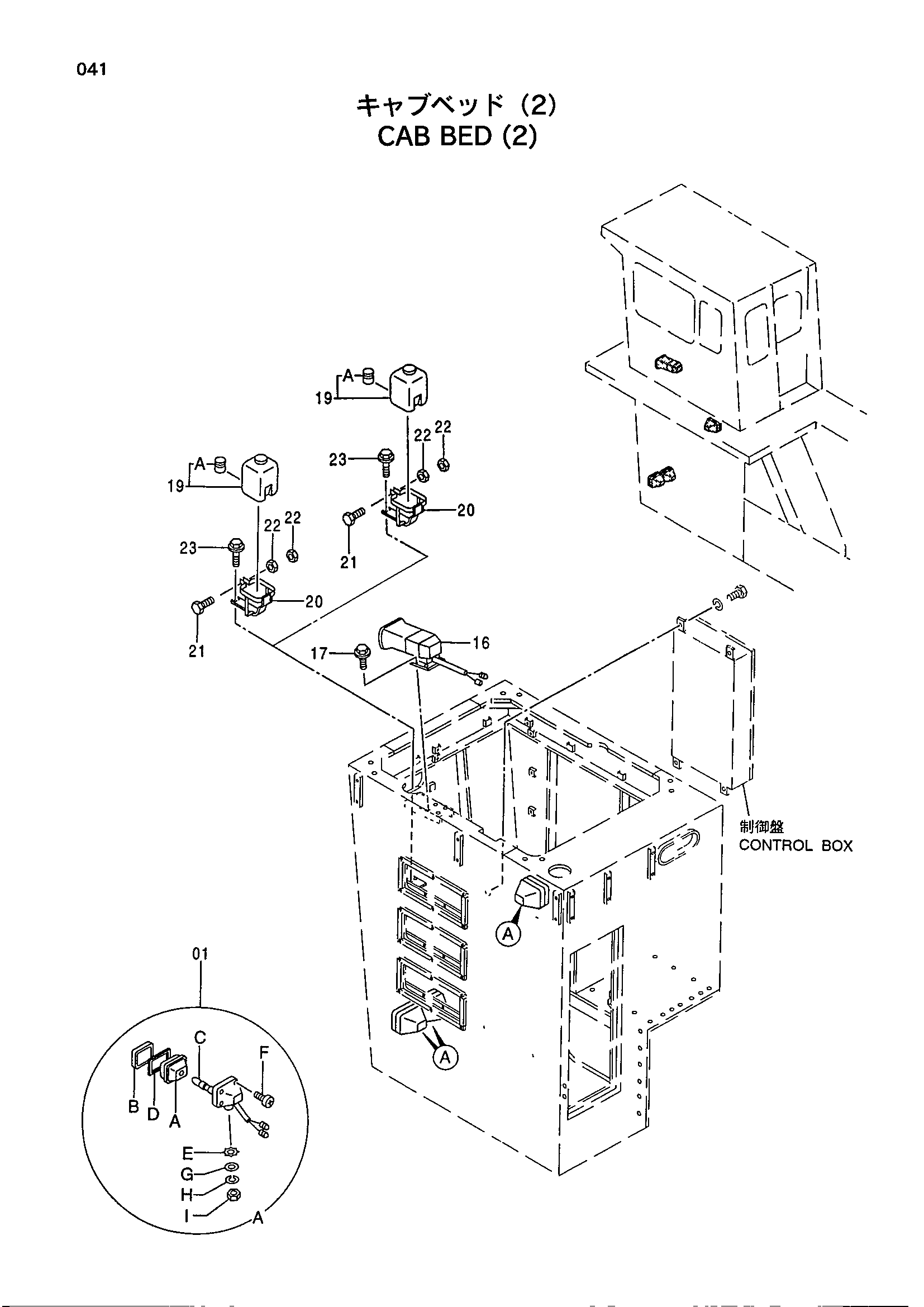

Заводская схема «Кабина платформа (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4336570 | Фонарь головка в сборе | 3 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01C | 4285648 | Лампа | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 01E | 4307026 | Шайба | 1 |
| 01F | 4307027 | Винт | 1 |
| 01G | A590114 | Плоская шайба | 1 |
| 01H | A590914 | Пружинная шайба | 1 |
| 01I | J952014 | Гайка | 1 |
| 16 | 4370711 | Звуковой сигнал | 1 |
| 17 | J020840 | Болт с шайбой | 4 |
| 19 | 4325519 | Бак воды | 2 |
| 19A | 4326095 | Гидромотор | 1 |
| 20 | 8022543 | Кронштейн | 2 |
| 21 | J900640 | Болт | 2 |
| 22 | M500605 | Гайка | 4 |
| 23 | J011020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
