Опора радиатора — HITACHI EX1800-3

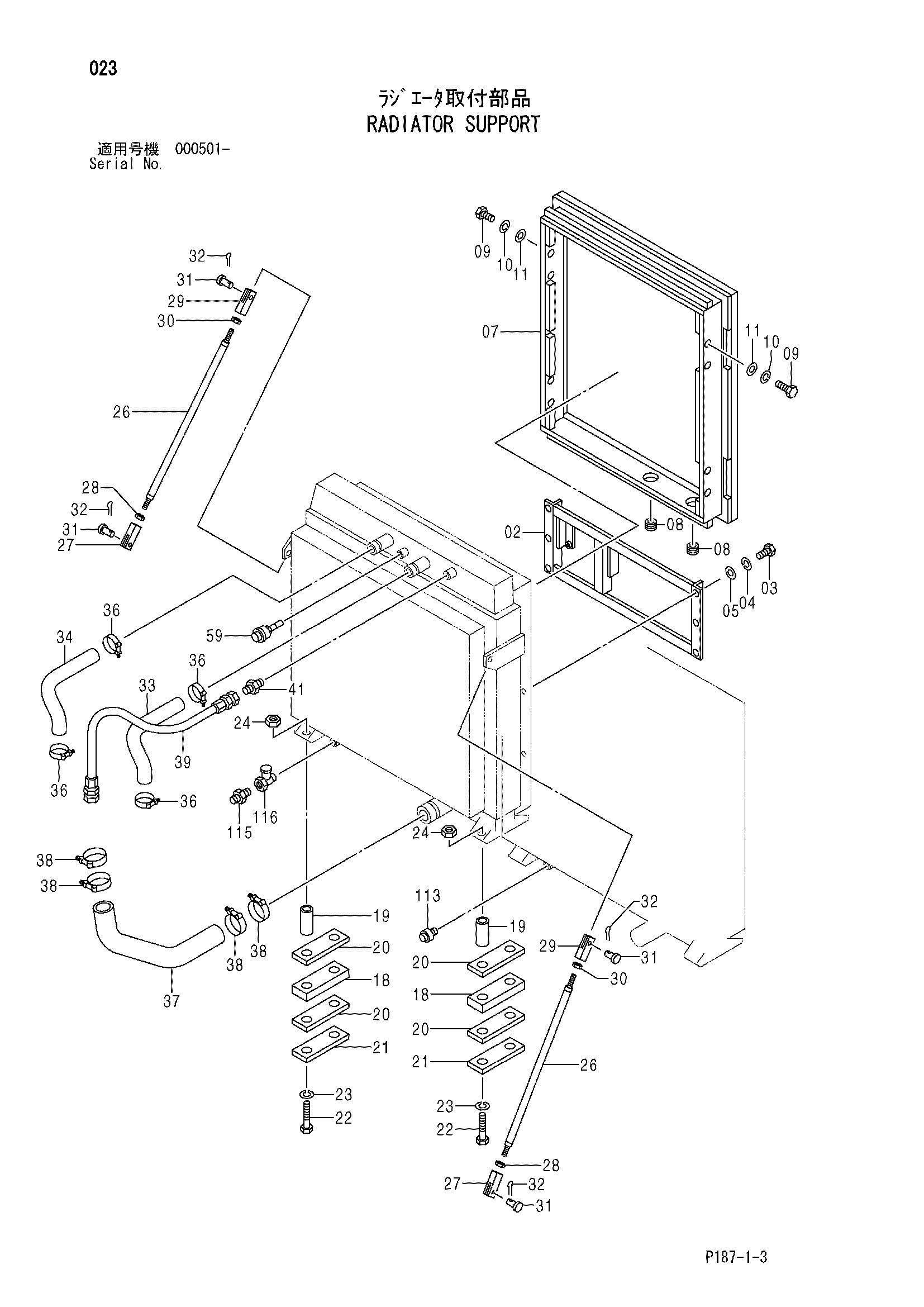

Заводская схема «Опора радиатора» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7028890 | Кронштейн | 1 |
| 03 | J901222 замена: J901225 | Болт | 6 |
| 03 | J901225 | Болт | 6 |
| 04 | A590912 | Пружинная шайба | 6 |
| 05 | A590112 | Плоская шайба | 6 |
| 07 | 6016386 | Крышка | 1 |
| 08 | 94-2812 | Резиновая втулка | 2 |
| 09 | J901016 | Болт | 8 |
| 10 | A590910 | Пружинная шайба | 8 |
| 11 | J217083 | Шайба | 8 |
| 18 | 4364796 | Проставка | 2 |
| 19 | 4364794 | Проставка | 4 |
| 20 | 4085829 | Пластина резиновый | 4 |
| 21 | 4085831 | Фиксатор | 2 |
| 22 | J912713 | Болт | 4 |
| 23 | A590927 | Пружинная шайба | 4 |
| 24 | M660027 | U-образная гайка | 4 |
| 26 | 8035179 | Стойка | 2 |
| 27 | 3035095 | Концевой вилка | 2 |
| 28 | J951024 | Гайка | 2 |
| 29 | 3035096 | Концевой вилка | 2 |
| 30 | J956024 | Гайка L | 2 |
| 31 | 4085833 | Палец | 4 |
| 32 | A765036 | Шплинт | 4 |
| 33 | 3079485 | Резиновый шланг | 1 |
| 34 | 3079486 | Резиновый шланг | 1 |
| 36 | 4263764 | Хомут шланга | 4 |
| 37 | 3079484 | Резиновый шланг | 1 |
| 38 | 4282486 | Хомут шланга | 4 |
| 39 | 4389921 | Шланг | 1 |
| 41 | 4367023 | Адаптер | 1 |
| 59 | 4387819 | Выключатель уровень | 1 |
| 113 | 94-2025 | Пробка | 1 |
| 115 | 4221278 | Адаптер | 1 |
| 116 | 4193832 | Шаровой клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
