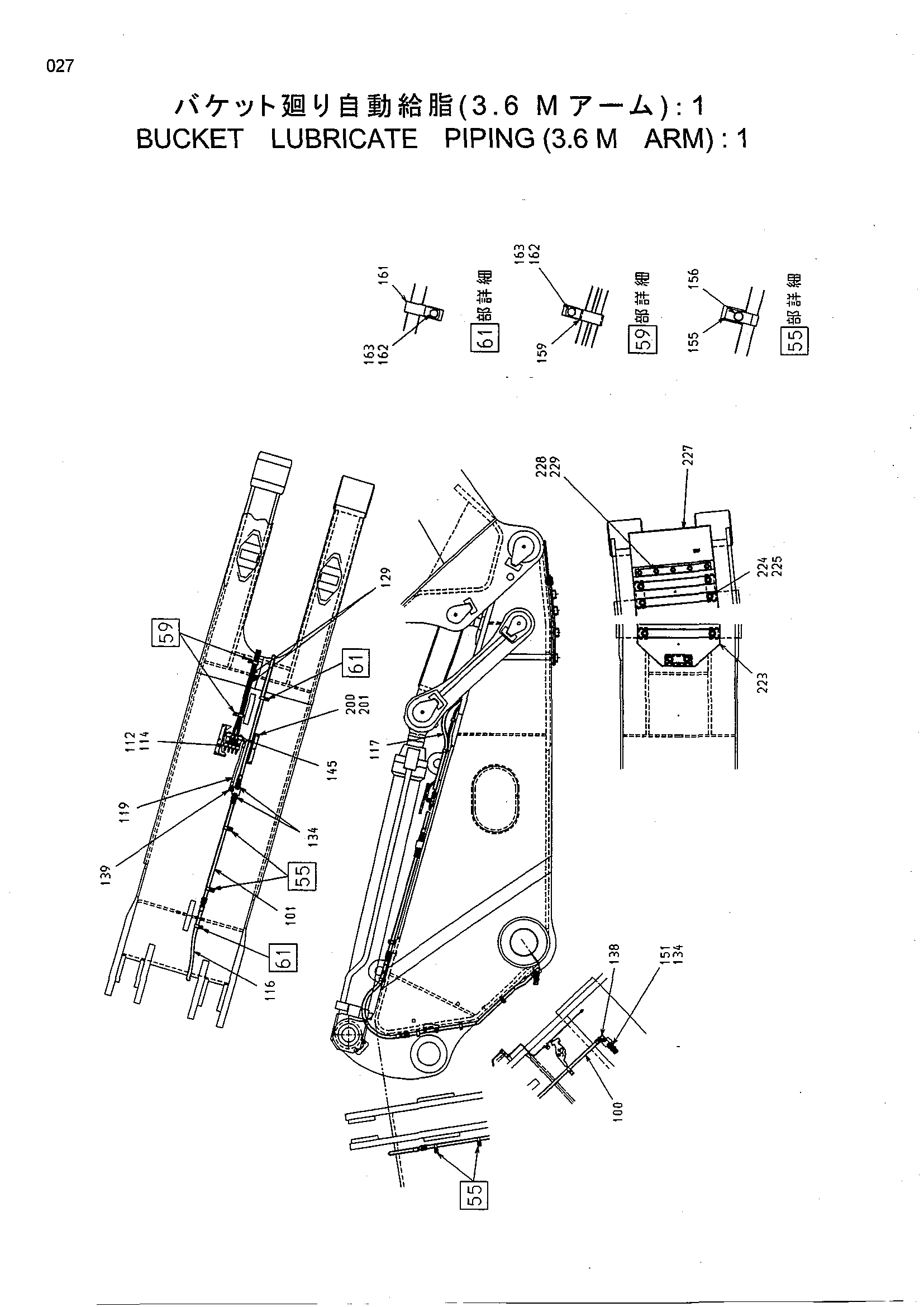

Ковш трубопроводы системы смазки (3.6M рукоять): 1 — HITACHI EX1800-3
Заводская схема «Ковш трубопроводы системы смазки (3.6M рукоять): 1» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 100 | 9756743 | Трубка | 1 |
| 101 | 9756744 | Трубка | 1 |
| 112 | 4411372 | Клапан | 1 |
| 114 | J010845 | Болт с шайбой | 3 |
| 116 | 4456269 | Шланг | 1 |
| 117 | 4454645 | Шланг | 1 |
| 119 | 4454881 | Шланг | 1 |
| 129 | 4454889 | Шланг | 2 |
| 134 | 4221278 | Адаптер | 3 |
| 138 | 4156433 | Угловой штуцер | 1 |
| 139 | 4154657 | Угловой штуцер | 1 |
| 145 | A852333 | Угловой штуцер | 1 |
| 145A | 4509180 | Уплотнительное кольцо | 1 |
| 151 | 4372714 | Соединение свивел | 1 |
| 155 | 4053595 | Хомут трубки | 5 |
| 156 | J011255 | Болт с шайбой | 5 |
| 159 | 4190266 | Зажим | 2 |
| 161 | 4190291 | Зажим | 2 |
| 162 | J901016 | Болт | 2 |
| 163 | A590910 | Пружинная шайба | 2 |
| 200 | 9756663 | Крышка | 1 |
| 201 | J011020 | Болт с шайбой | 6 |
| 223 | 7041318 | Крышка | 1 |
| 224 | J902050 | Болт | 8 |
| 225 | A590920 | Пружинная шайба | 8 |
| 227 | 9757641 | Резиновая прокладка | 1 |
| 228 | J901650 | Болт | 5 |
| 229 | A590916 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
