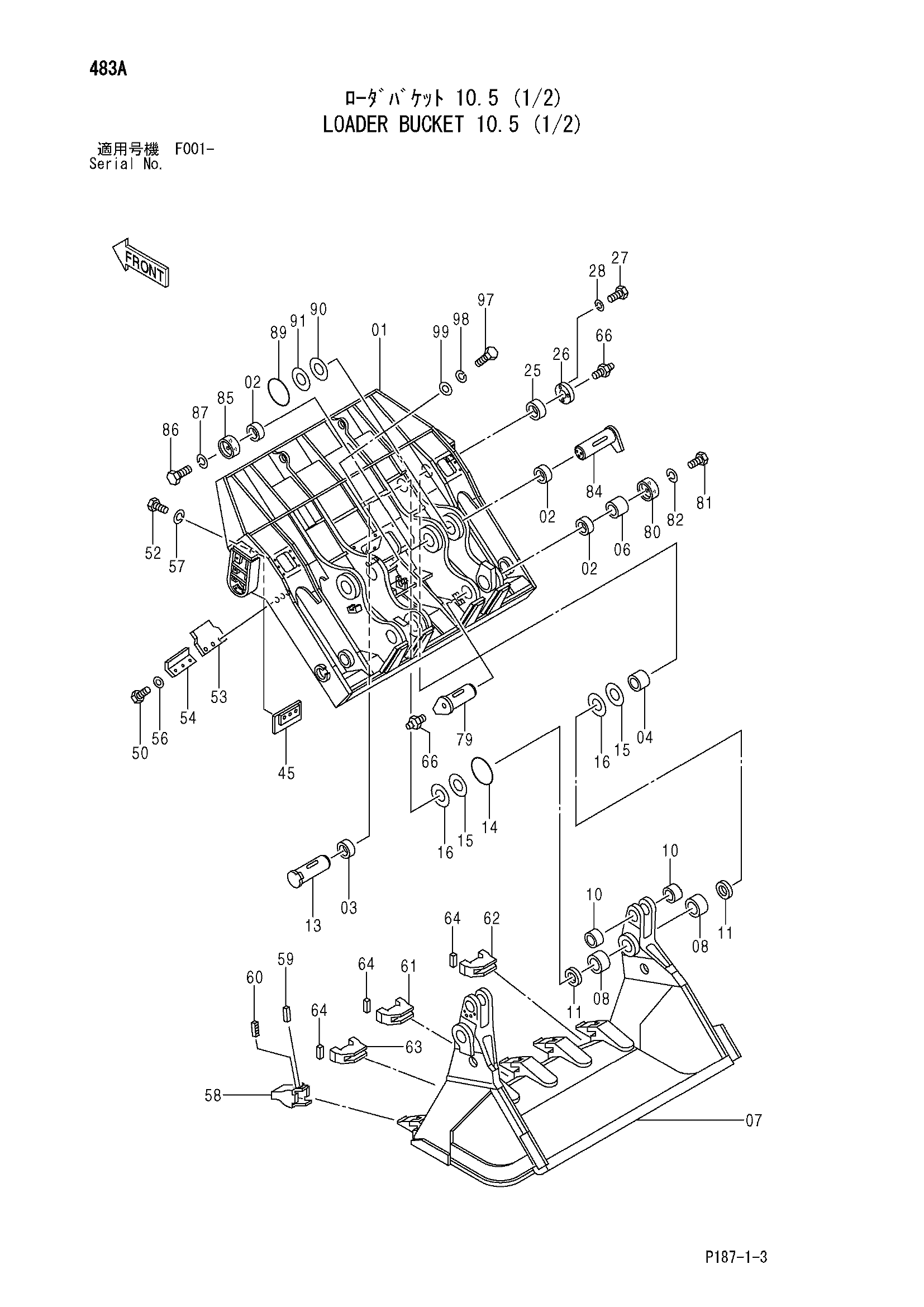

Погрузчик ковш 10.5 (1/2) — HITACHI EX1800-3

Заводская схема «Погрузчик ковш 10.5 (1/2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9161524	Погрузчик ковш в сборе	1
01	5005517	Ковш задний	1
02	4175511	Втулка	6
03	4179932	Втулка	2
04	4179933	Втулка	2
06	4175218	Втулка	2
07	6015594	Ковш передний	1
08	4302250	Втулка	4
10	4179931	Втулка	4
11	4129730	Пылезащитное уплотнение	4
13	8033777	Палец	2
14	4182052	Уплотнительное кольцо	2
15	4179935	Регулировочная шайба 1.6	2
16	4179936	Регулировочная шайба 2.3	2
25	4084011	Проставка	2
26	4179930	Пластина	2
27	J901645	Болт	6
28	A590916	Пружинная шайба	6
45	9735937	Резиновая прокладка	2
50	J901228 замена: J901230	Болт	6
50	J901230	Болт	6
52	J901665	Болт	6
53	4179928	Резиновая прокладка	2
54	4179924	Пластина	2
56	A590412	Шайба тонгуед	6
57	A590916	Пружинная шайба	6
58	4179918	Коронка зуба	6
59	4179921	Резиновый фиксатор	6
60	4179920	Стопорный палец	6
61	4221945	Кожух	1
62	4221946	Кожух	2
63	4221947	Кожух	2
64	4135498	Резиновый фиксатор	10
66	J75482	Пресс-маслёнка	4
79	8032969	Палец	2
80	4175468 замена: 4393386	Ограничитель	2
80	4393386	Ограничитель	2
81	J912045	Болт	6
82	A590920	Пружинная шайба	6
84	8040855	Палец	2
85	4175468 замена: 4393386	Ограничитель	2
85	4393386	Ограничитель	2
86	J912045	Болт	6
87	A590920	Пружинная шайба	6
89	4182053	Уплотнительное кольцо	2
90	4179938	Регулировочная шайба 1.6	2
91	4179937	Регулировочная шайба 2.3	2
97	J901216	Болт	6
98	A590912	Пружинная шайба	6
99	A590112	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
