Гидравлический трубопроводы (радиатор) — HITACHI EX1800-3

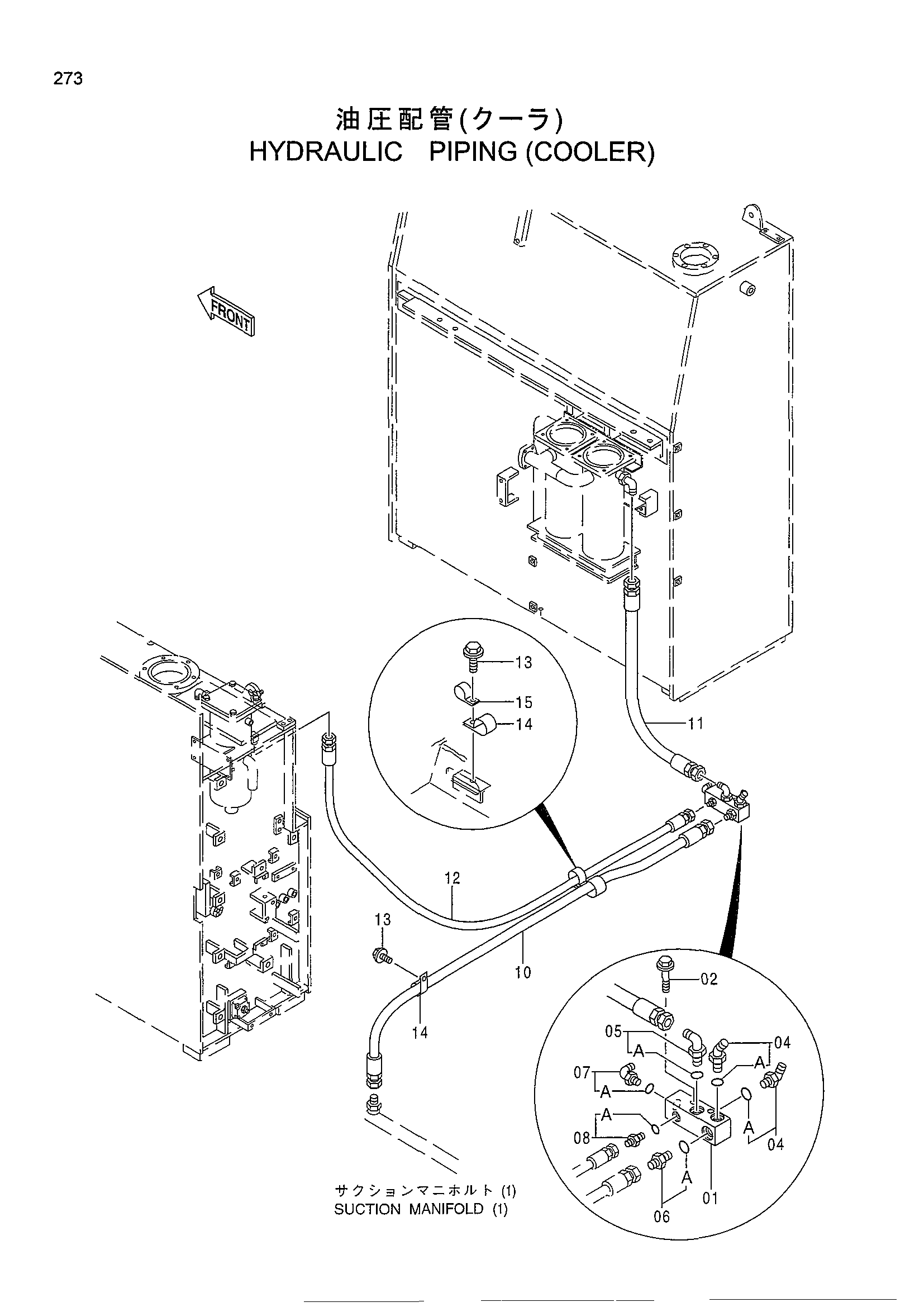

Заводская схема «Гидравлический трубопроводы (радиатор)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075699 | Блок | 1 |
| 02 | J011080 | Болт с шайбой | 2 |
| 04 | 4182739 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4156435 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4250084 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4154672 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4210361 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4369791 | Шланг | 1 |
| 11 | 4369789 | Шланг | 1 |
| 12 | 4252861 | Шланг | 1 |
| 13 | J021025 | Болт с шайбой | 2 |
| 14 | 4192035 | Зажим | 2 |
| 15 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
