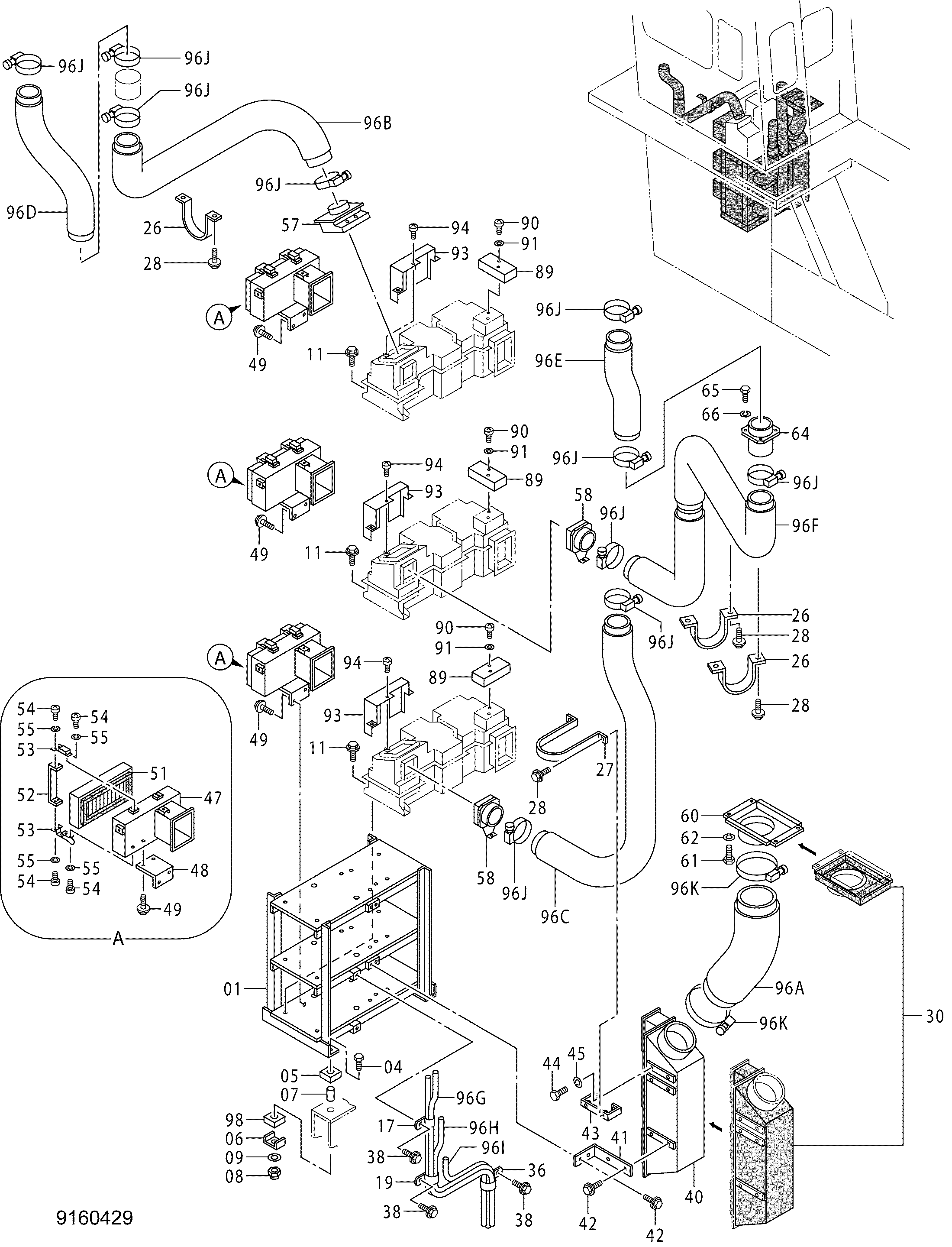

Кондиционер (2) — HITACHI EX1800-3
Заводская схема «Кондиционер (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6015129 | Стойка | 1 |
| 04 | J901270 | Болт | 4 |
| 05 | 4392151 | Резиновая прокладка | 4 |
| 06 | 4353266 | Ограничитель | 4 |
| 07 | 4353264 | Проставка | 4 |
| 08 | M660012 | U-образная гайка | 4 |
| 09 | A590112 | Плоская шайба | 8 |
| 11 | J260820 | Болт с шайбой | 24 |
| 11A | J900820 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 17 | 4190282 | Зажим | 1 |
| 19 | 4190291 | Зажим | 1 |
| 26 | 4353353 | Хомут | 4 |
| 27 | 4396535 | Хомут | 1 |
| 28 | J271025 | Болт с шайбой | 10 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4391128 | Тапеасс'й | 1 |
| 36 | 4193848 | Зажим | 1 |
| 38 | J271020 | Болт с шайбой | 3 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 7030190 | Короб | 1 |
| 41 | 4358106 | Кронштейн | 2 |
| 42 | J281230 | Болт с шайбой | 8 |
| 42A | J901230 | Болт | 1 |
| 42B | 4249324 | Шайба | 1 |
| 43 | 9745416 | Кронштейн | 1 |
| 44 | J901020 | Болт | 2 |
| 45 | A590910 | Пружинная шайба | 2 |
| 47 | 7030729 | Воздуховод | 3 |
| 48 | 9745415 | Кронштейн | 3 |
| 49 | J281230 | Болт с шайбой | 12 |
| 49A | J901230 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 51 | 4206637 | Фильтр воздушный | 3 |
| 52 | 4379180 | Кронштейн | 6 |
| 53 | 4254200 | Замок | 12 |
| 54 | M430306 | Винт | 48 |
| 55 | A590903 | Пружинная шайба | 48 |
| 57 | 8063995 | Воздуховод | 1 |
| 58 | 8063997 | Воздуховод | 2 |
| 60 | 8064015 | Воздуховод | 1 |
| 61 | J901016 | Болт | 4 |
| 62 | A590910 | Пружинная шайба | 4 |
| 64 | 8064018 | Соединение шланг | 1 |
| 65 | J271025 | Болт с шайбой | 4 |
| 65A | J901025 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 66 | A590910 | Пружинная шайба | 4 |
| 89 | 8066638 | Крышка | 3 |
| 90 | 4366441 | Самонарезающий винт | 6 |
| 91 | A590104 | Плоская шайба | 6 |
| 93 | 8065506 | Крышка | 3 |
| 94 | 4367681 | Самонарезающий винт | 3 |
| 96A | 4385009 | Воздушный шланг | 1 |
| 96B | 4385010 | Воздушный шланг | 1 |
| 96C | 4385011 | Воздушный шланг | 1 |
| 96D | 4385012 | Воздушный шланг | 1 |
| 96E | 4385013 | Воздушный шланг | 1 |
| 96F | 4385014 | Воздушный шланг | 1 |
| 96G | 4385016 | Виниловый шланг | 2 |
| 96H | 4385017 | Виниловый шланг | 2 |
| 96I | 4385018 | Виниловый шланг | 2 |
| 96J | 4245194 | Хомут шланга | 10 |
| 96K | 4397538 | Хомут шланга | 2 |
| 98 | 4392564 | Резиновая прокладка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
