Пилотные гидролинии — HITACHI EX1800-3

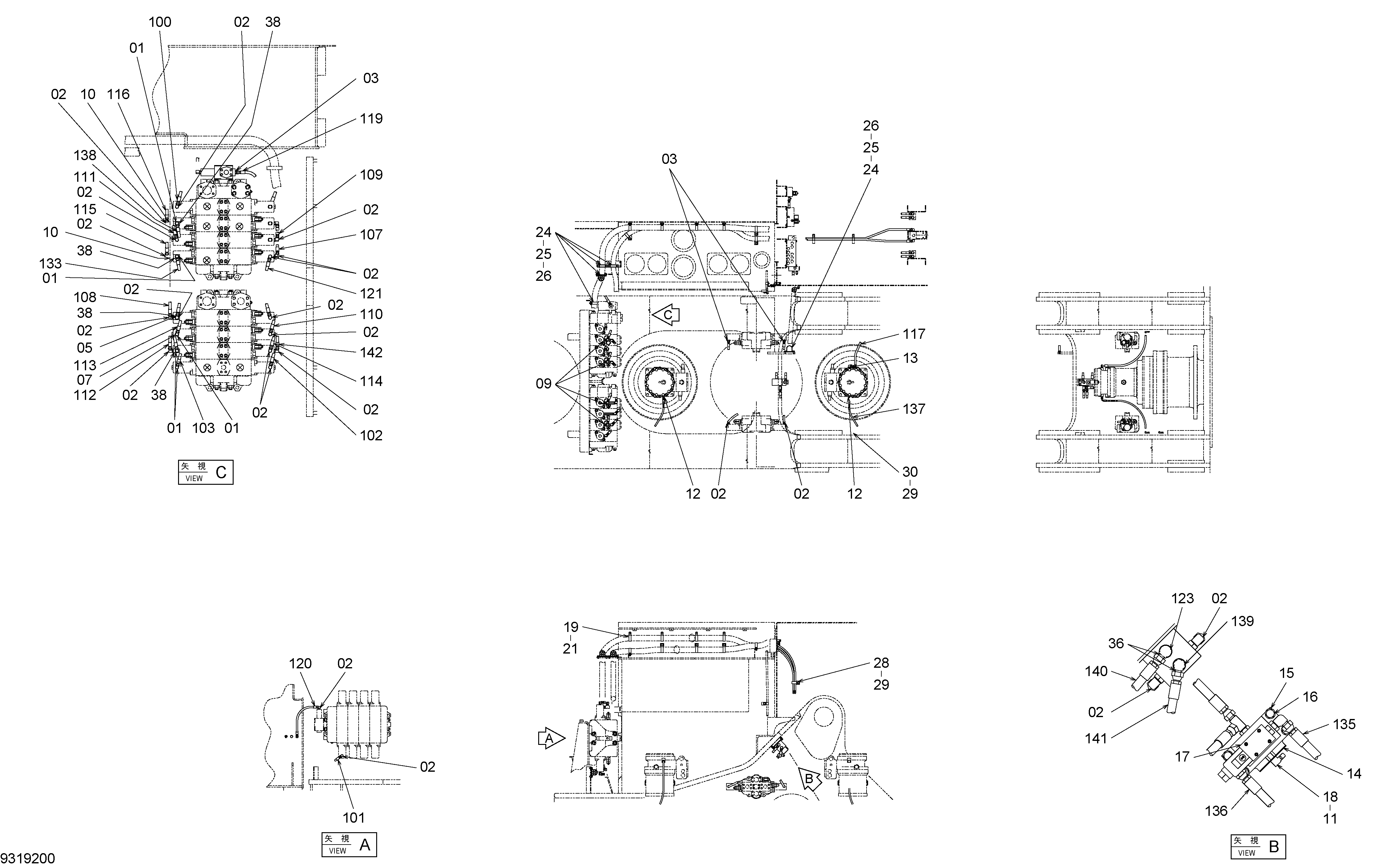

Заводская схема «Пилотные гидролинии» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190244 | Угловой штуцер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 22 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 3 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4261357 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4202566 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4198472 | Адаптер | 4 |
| 09A | 4509180 | Уплотнительное кольцо | 2 |
| 10 | 4207291 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J271020 | Болт с шайбой | 1 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4200465 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9748018 | Кронштейн | 1 |
| 15 | 8065675 | Блок | 1 |
| 16 | J271025 | Болт с шайбой | 4 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4367260 | Электромагнитный клапан | 1 |
| 18 | 4336875 | Кронштейн | 1 |
| 19 | 4193816 | Зажим | 10 |
| 21 | J271025 | Болт с шайбой | 10 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | 4089557 | Хомут | 5 |
| 25 | 4187112 | Хомут | 5 |
| 26 | J271025 | Болт с шайбой | 10 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4193848 | Зажим | 1 |
| 29 | J271025 | Болт с шайбой | 9 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190275 | Зажим | 8 |
| 36 | 4225403 | Тройник | 2 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4680742 | Тройник | 4 |
| 100-142 | 9319201 | В сборе шланг | 1 |
| 100 | 4368469 | Шланг | 1 |
| 101 | 4368474 | Шланг | 1 |
| 102 | 4368484 | Шланг | 1 |
| 103 | 4368479 | Шланг | 1 |
| 107 | 4368481 | Шланг | 1 |
| 108 | 4368473 | Шланг | 1 |
| 109 | 4368480 | Шланг | 1 |
| 110 | 4368482 | Шланг | 1 |
| 111 | 4368470 | Шланг | 1 |
| 112 | 4368478 | Шланг | 1 |
| 113 | 4368475 | Шланг | 1 |
| 114 | 4368483 | Шланг | 1 |
| 115 | 4368472 | Шланг | 1 |
| 116 | 4368471 | Шланг | 1 |
| 117 | 4487775 | Шланг | 1 |
| 119 | 4368476 | Шланг | 1 |
| 120 | 4368441 | Шланг | 1 |
| 121 | 4368439 | Шланг | 1 |
| 123 | 4368447 | Шланг | 1 |
| 133 | 4368438 | Шланг | 1 |
| 135 | 4670297 | Шланг | 1 |
| 136 | 4696399 | Шланг | 1 |
| 137 | 4313271 | Шланг | 1 |
| 138 | 4393374 | Шланг | 1 |
| 139 | 4400440 | Шланг | 1 |
| 140 | 4400439 | Шланг | 1 |
| 141 | 4400438 | Шланг | 1 |
| 142 | 4430815 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
