Гидробак (1) — HITACHI EX1800-3

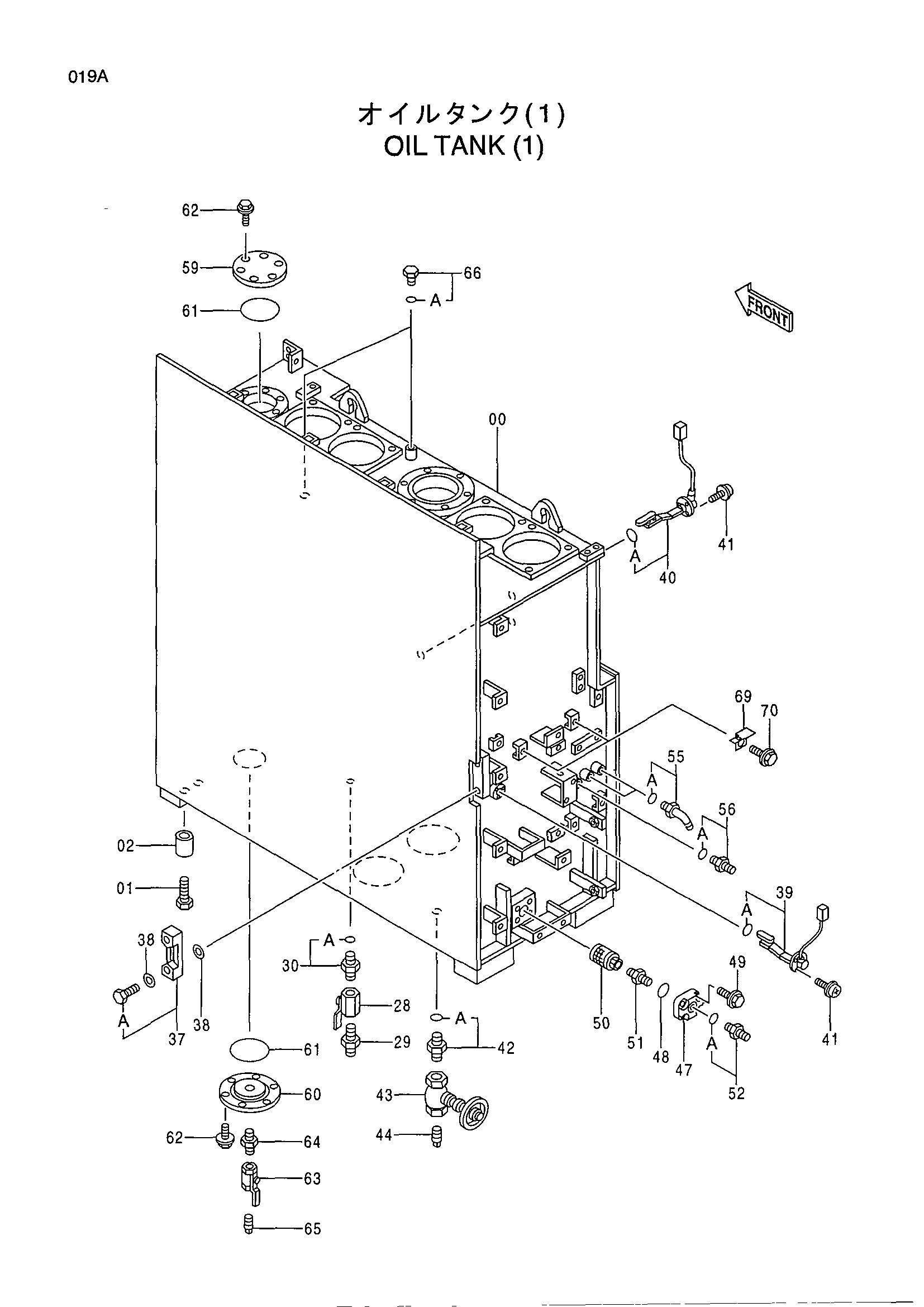

Заводская схема «Гидробак (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4408586 | Гидробак | 1 |
| 01 | J833006 | Болт | 8 |
| 02 | 4363507 | Проставка | 8 |
| 28 | 94-4028 | Кран | 1 |
| 29 | 4221287 | Адаптер | 1 |
| 30 | 4222089 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 8016441 | Указатель уровня | 1 |
| 37A | 4100967 | Болт | 2 |
| 38 | 449558 | Уплотнительная шайба | 4 |
| 39 | 4315415 | Выключатель уровень | 1 |
| 39A | 4141171 | Уплотнительное кольцо | 1 |
| 40 | 4314752 | Выключатель уровень | 1 |
| 40A | 4141171 | Уплотнительное кольцо | 1 |
| 41 | J450512 | Винт с шайбой | 6 |
| 42 | 4367254 | Адаптер | 1 |
| 42A | 4037888 | Уплотнительное кольцо | 1 |
| 43 | 4049927 | Клапан | 1 |
| 44 | 94-2028 | Пробка | 1 |
| 47 | 3074634 | Блок | 1 |
| 48 | 4153535 | Уплотнительное кольцо | 1 |
| 49 | J011035 | Болт с шайбой | 4 |
| 50 | 4205044 | Фильтр | 1 |
| 51 | 94-1702 | Адаптер | 1 |
| 52 | 4200466 | Адаптер | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4190244 | Угловой штуцер | 2 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 4378052 | Крышка | 1 |
| 60 | 4378053 | Крышка | 1 |
| 61 | 4153554 | Уплотнительное кольцо | 2 |
| 62 | J011025 | Болт с шайбой | 12 |
| 63 | 4209782 | Шаровой клапан | 1 |
| 64 | 94-1702 | Адаптер | 1 |
| 65 | 447483 | Пробка | 1 |
| 66 | 4092534 | Пробка | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4257159 | Кронштейн | 2 |
| 70 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
