Обратные трубопроводы (2) — HITACHI EX1800-3

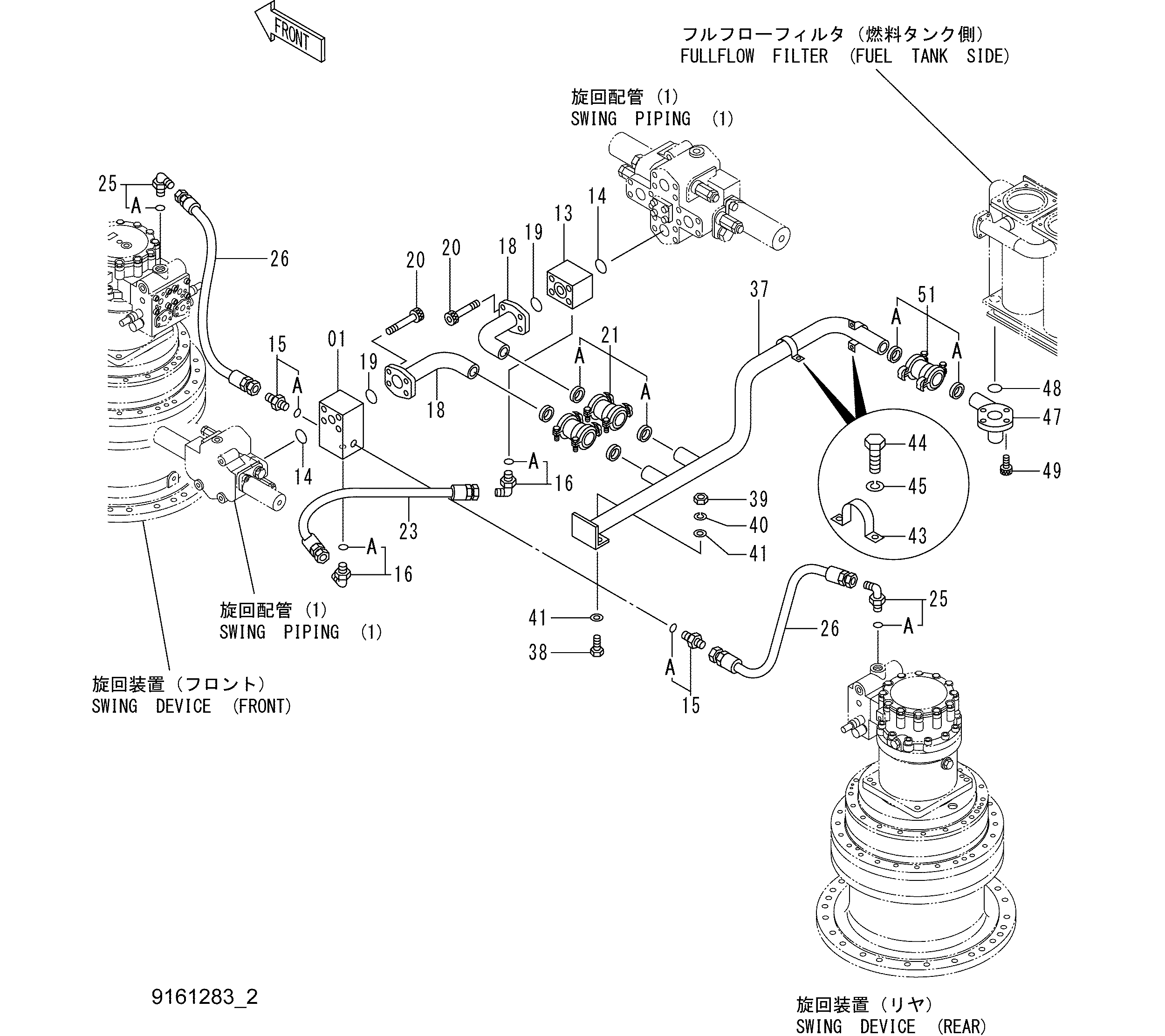

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3075009 | Блок | 1 |
| 13 | 3057572 | Блок | 1 |
| 14 | 4153538 | Уплотнительное кольцо | 2 |
| 15 | 4214444 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4156436 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 9725725 | Трубка | 2 |
| 19 | 4153538 | Уплотнительное кольцо | 2 |
| 20 | M341402 | Болт с внутренним шестигранником | 8 |
| 21 | 4067834 | Муфта | 2 |
| 21A | 4196260 | Уплотнение | 2 |
| 23 | 4358340 | Шланг | 1 |
| 25 | 4156436 | Угловой штуцер | 2 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 4370174 | Шланг | 2 |
| 37 | 8068353 | Трубка | 1 |
| 38 | J901040 | Болт | 2 |
| 39 | J950010 | Гайка | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | J217083 | Шайба | 4 |
| 43 | 4053865 | Хомут трубки | 2 |
| 44 | J901016 | Болт | 4 |
| 45 | A590910 | Пружинная шайба | 4 |
| 47 | 8068354 | Трубка | 1 |
| 48 | 4153538 | Уплотнительное кольцо | 1 |
| 49 | M341240 | Болт с внутренним шестигранником | 4 |
| 51 | 4067833 | Муфта | 1 |
| 51A | 4196261 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
