Рама (1) — HITACHI EX1800-3

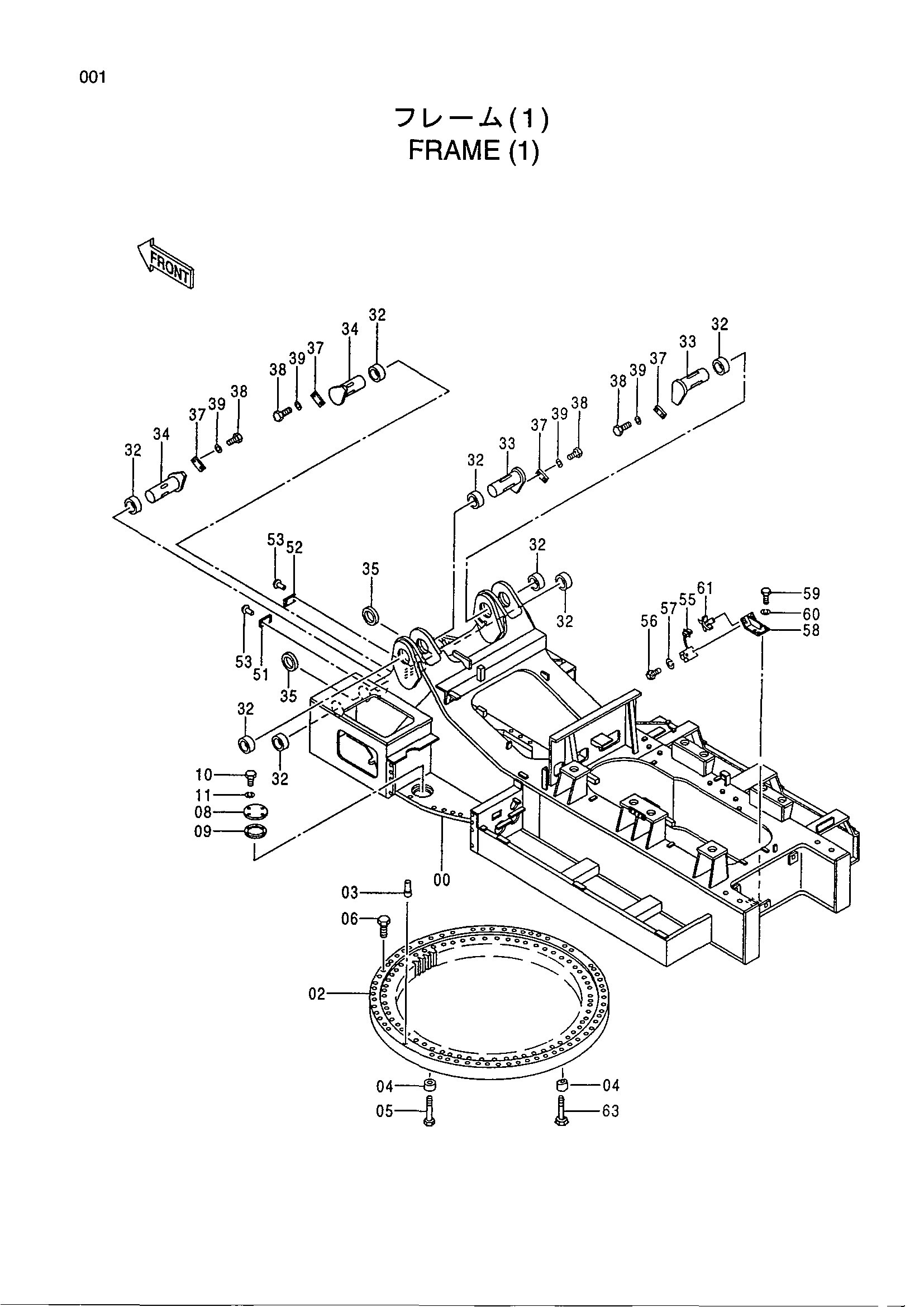

Заводская схема «Рама (1)» для HITACHI EX1800-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6017664 | Подшипник | 1 |
| 03 | 4184940 | Палец | 2 |
| 04 | 4186374 | Проставка | 58 |
| 05 | 4184856 | Болт | 57 |
| 06 | 4184831 | Болт | 60 |
| 08 | 4244769 | Крышка | 1 |
| 09 | 4244768 | Манжета | 1 |
| 10 | J901225 | Болт | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 32 | 4175214 | Втулка | 8 |
| 33 | 8040856 | Палец | 2 |
| 34 | 8032965 | Палец | 2 |
| 35 | 4259868 | Проставка | 2 |
| 37 | 4179432 | Пластина | 4 |
| 38 | J912045 | Болт | 8 |
| 39 | A590920 | Пружинная шайба | 8 |
| 52 | 3042227 | Информационная табличка | 1 |
| 53 | M492964 | Приводной винт | 8 |
| 55 | 4283028 | Сигнализация | 1 |
| 56 | J901000 | Болт | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
| 58 | 8053949 | Кронштейн | 1 |
| 59 | J901020 | Болт | 4 |
| 60 | A590910 | Пружинная шайба | 4 |
| 61 | 4298650 | Зажим | 1 |
| 63 | 4424772 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1800-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
